1.Binder通信機制介紹

這篇文章會先對比Binder機制與Linux的通信機制的差別，了解為什麼Android會另起爐灶，采用Binder。接著，會根據 Binder的機制，去理解什麼是Service Manager，在C/S模型中扮演什麼角色。最後，會從一次完整的通信活動中，去理解Binder通信的過程。

1.1 Android與Linux通信機制的比較

雖然Android繼承使用Linux的內核，但Linux與Android的通信機制不同。

在Linux中使用的IPC通信機制如下：

1. 傳統IPC：無名pipe, signal, trace, 有名管道



2. AT&T Unix 系統V：共享內存，信號燈，消息隊列

3. BSD Unix：Socket

而在Android中，並沒有使用這些，取而代之的是Binder機制。Binder機制是采用OpenBinder演化而來，在Android中使用它的原因如下：

1. 采用C/S的通信模式。而在linux通信機制中，目前只有socket支持C/S的通信模式，但socket有其劣勢，具體參看第二條。

2. 有更好的傳輸性能。對比於Linux的通信機制，

• socket：是一個通用接口，導致其傳輸效率低，開銷大；

• 管道和消息隊列：因為采用存儲轉發方式，所以至少需要拷貝2次數據，效率低；

• 共享內存：雖然在傳輸時沒有拷貝數據，但其控制機制復雜（比如跨進程通信時，需獲取對方進程的pid，得多種機制協同操作）。

• 安全性更高。Linux的IPC機制在本身的實現中，並沒有安全措施，得依賴上層協議來進行安全控制。而Binder機制的 UID/PID是由Binder機制本身在內核空間添加身份標識，安全性高；並且Binder可以建立私有通道，這是linux的通信機制所無法實現的 （Linux訪問的接入點是開放的）。

綜上所述，Android采用Binder機制是有道理的。既然Binder機制這麼多優點，那麼我們接下來看看它是怎樣通過C/S模型來實現的。

1.2Binder在Service服務中的作用

在android中，有很多Service都是通過binder來通信的,比如MediaServer旗下包含了眾多service：

• AudioFlinger 音頻核心服務

• AudioPolicyService：音頻策略相關的重要服務

• MediaPlayerService：多媒體系統中的重要服務

• CameraService：有關攝像/照相的重要服務

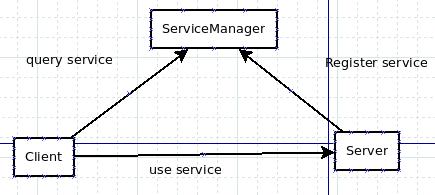

Binder在C/S中的流程如下：

1. Server注冊服務。Server作為眾多Service的擁有者，當它想向Client提供服務時，得先去Service Manager（以後縮寫成SM）那兒注冊自己的服務。Server可以向SM注冊一個或多個服務。

2. Client申請服務。Client作為Service的使用者，當它想使用服務時，得向SM申請自己所需要的服務。Client可以申請一個或多個服務。

3. 當Client申請服務成功後，Client就可以使用服務了。

SM一方面管理Server所提供的服務，同時又響應Client的請求並為之分配相應的服務。扮演的角色相當於月老，兩邊牽線。這種通信方式的好處是： 一方面，service和Client請求便於管理，另一方面在應用程序開發時，只需為Client建立到Server的連接，就可花很少時間和精力去實 現Server相應功能。那麼，Binder與這個通信模式有什麼關系呢？！其實，3者的通信方式就是Binder機制（例如：Server向SM注冊服 務，使用Binder通信；Client申請請求，用的是Binder通訊）

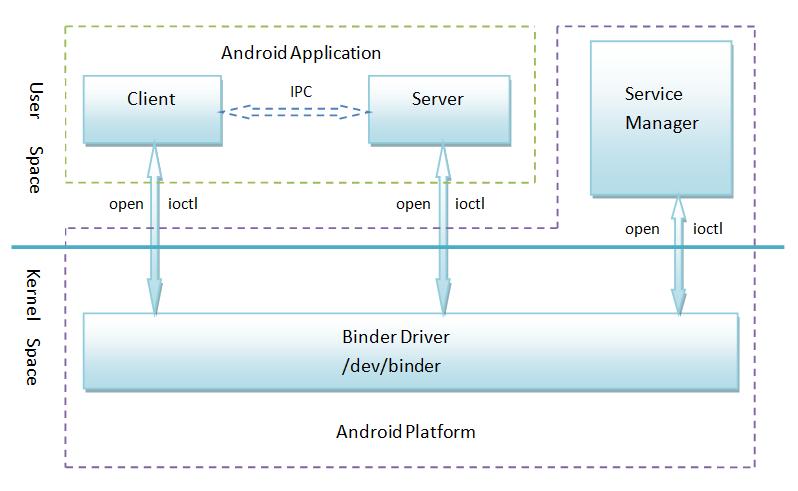

1.3Binder通信機制流程(整體框架)

上圖即是Binder的通信模型。我們可以發現：

1. Client和Server是存在於用戶空間

2. Client與Server通信的實現，是由Binder驅動在內核空間實現

3. SM作為守護進程，處理客戶端請求，管理所有服務項。

為了方便理解，我們可以把SM理解成DNS服務器; 那麼Binder Driver 就相當於路由的功能。這裡就涉及到Client和Server是如何通信的問題。下面對1.2中提到的3個流程進行說明。

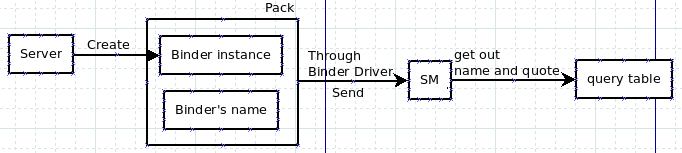

1.3.1 Server向SM注冊服務

1. 首先，XXXServer(XXX代表某個)在自己的進程中向Binder驅動申請創建一個XXXService的Binder的實體，

2. Binder驅動為這個XXXService創建位於內核中的Binder實體節點以及Binder的引用，注意，是將名字和新建的引用打包傳遞給SM（實體沒有傳給SM），通知SM注冊一個名叫XXX的Service。

3. SM收到數據包後，從中取出XXXService名字和引用，填入一張查找表中。

4. 此時，如果有Client向SM發送申請服務XXXService的請求，那麼SM就可以在查找表中找到該Service的Binder引用，並把Binder引用(XXXBpBinder)返回給Client。

在進一步了解Binder通信機制之前，我們先弄清幾個概念。

1. 引用和實體。這裡，對於一個用於通信的實體（可以理解成具有真實空間的Object），可以有多個該實體的引用（沒有真實空間，可以理解成實體的 一個鏈接，操作引用就會操作對應鏈接上的實體）。如果一個進程持有某個實體，其他進程也想操作該實體，最高效的做法是去獲得該實體的引用，再去操作這個引 用。

2. 有些資料把實體稱為本地對象，引用成為遠程對象。可以這麼理解：引用是從本地進程發送給其他進程來操作實體之用，所以有本地和遠程對象之名。

1.3.2 一個問題-如何獲得SM的遠程接口

如果你足夠細心，會發現這裡有一個問題：

Sm和Server都是進程，Server向SM注冊Binder需要進程間通信，當前實現的是進程間通信卻又用到進程間通信。這就好比雞生蛋、蛋生雞，但至少得先有其中之一。

巧妙的Binder解決思路：

針對Binder的通信機制，Server端擁有的是Binder的實體；Client端擁有的是Binder的引用。

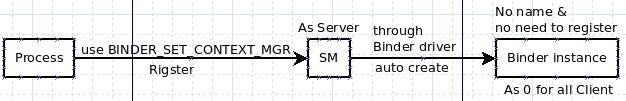

如果把SM看作Server端，讓它在Binder驅動一運行起來時就有自己的Binder實體（代碼中設置ServiceManager的Binder 其handle值恆為0）。這個Binder實體沒有名字也不需要注冊，所有的client都認為handle值為0的binder引用是用來與SM通信 的（代碼中是這麼實現的），那麼這個問題就解決了。那麼，Client和Server中這麼達成協議了（handle值為0的引用是專門與SM通信之用 的），還不行，還需要讓SM有handle值為0的實體才算大功告成。怎麼實現的呢？！當一個進程調用Binder驅動時，使用 BINDER_SET_CONTEXT_MGR命令（在驅動的binder_ioctl中）將自己注冊成SM時，Binder驅動會自動為它創建 Binder實體。這個Binder的引用對所有的Client都為0。

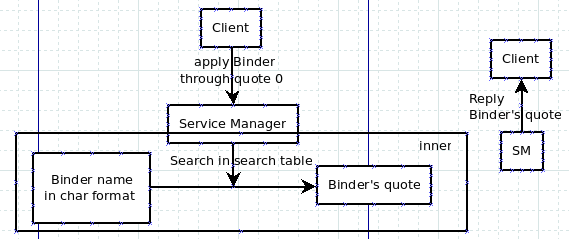

1.3.3 Client從SM獲得Service的遠程接口

Server向SM注冊了Binder實體及其名字後，Client就可以通過Service的名字在SM的查找表中獲得該Binder的引用了 （BpBinder）。Client也利用保留的handle值為0的引用向SM請求訪問某個Service：我申請訪問XXXService的引用。 SM就會從請求數據包中獲得XXXService的名字，在查找表中找到該名字對應的條目，取出Binder的引用打包回復給client。之 後，Client就可以利用XXXService的引用使用XXXService的服務了。
如果有更多的Client請求該Service，系統中就會有更多的Client獲得這個引用。

1.3.4建立C/S通路後

首先要理清一個概念：client擁有自己Binder的實體，以及Server的Binder的引用；Server擁有自己Binder的實體，以及Client的Binder的引用。我們也可以從接收方和發送方的方式來理解：

• 從client向Server發數據：Client為發送方，擁有Binder的實體；Server為接收方，擁有Binder的引用

• 從server向client發數據：Server為發送方，擁有Binder的實體；client為接收方，擁有Binder的引用。

也就是說，我們在建立了C/S通路後，無需考慮誰是Client誰是Server，只要理清誰是發送方誰是接收方，就能知道Binder的實體和引用在哪邊。

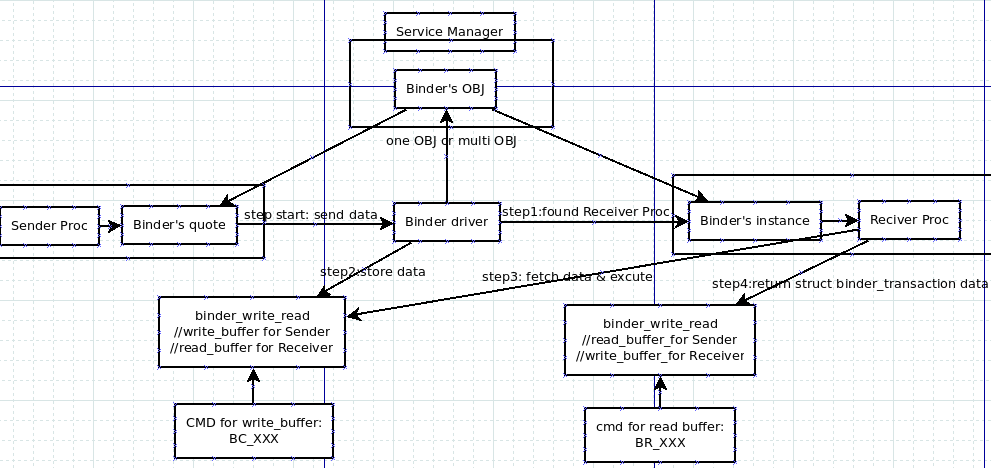

建立CS通路後的流程：（當接收方獲得Binder的實體，發送方獲得Binder的引用後）

1. 發送方會通過Binder實體請求發送操作。

2. Binder驅動會處理這個操作請求,把發送方的數據放入寫緩存(binder_write_read.write_buffer) (對於接收方為讀緩沖區)，並把read_size(接收方讀數據)置為數據大小（對於具體的實現後面會介紹）；

3. 接收方之前一直在阻塞狀態中，當寫緩存中有數據，則會讀取數據，執行命令操作

4. 接收方執行完後，會把返回結果同樣用binder_transaction_data結構體封裝，寫入寫緩沖區（對於發送方，為讀緩沖區）

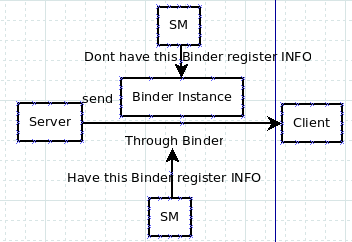

1.3.5 匿名Binder

之前在介紹Android使用Binder機制的優點中，提到Binder可以建立點對點的私有通道，匿名Binder就是這種方式。在 Binder通信中，並不是所有用來通信的Binder實體都需要注冊給SM廣而告之的，Server可以通過已建立的實體Binder連接將創建的 Binder實體傳給Client。而這個Binder沒有向SM注冊名字。這樣Server與Client的通信就有很高的隱私性和安全性。

這樣，整個Binder的通信流程就介紹完畢了，但是對於具體的代碼實現（比如binder_transaction_data是什 麼？binder_write_read.write_buffer又是什麼？具體的驅動和邏輯實現又是怎麼樣？），在後面章節中會一一介紹。

幾點疑問：
1. 是誰，怎麼樣成為SM守護進程，handle為0的binder實體什麼時候創建？
2. binder引用和實體是如何創建的？在驅動中如何實現的通信？
3. 在SM中，binder實體是怎樣轉換成為引用的？
4. Server是如何注冊服務，Client是如何獲取服務的？
