Android Design Support Library（5）- CoordinatorLayout的入門使用

1：Toolbar跟隨滾動顯示與隱藏





看下Layout代碼

"1.0" encoding="utf-8"?>

.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

android:id="@+id/main_content"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fitsSystemWindows="true">

.support.design.widget.AppBarLayout

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:id="@+id/appbar"

android:theme="@style/ThemeOverlay.AppCompat.Dark"

>

.support.v7.widget.Toolbar

android:id="@+id/toolbar"

android:layout_width="match_parent"

android:layout_height="?attr/actionBarSize"

app:layout_scrollFlags="scroll|enterAlways"

/>

.support.design.widget.AppBarLayout>

.support.v4.widget.NestedScrollView

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fillViewport="true"

android:fitsSystemWindows="true"

app:layout_behavior="@string/appbar_scrolling_view_behavior"

>

"8dp"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:text="@string/textString"

android:textSize="20sp" />

.support.v4.widget.NestedScrollView>

.support.design.widget.CoordinatorLayout>這個布局最外層用到了CoordinatorLayout起到協調子View的作用，然後用的是v7的Toolbar而不是已經過時的Actionbar，為了能夠讓Toolbar響應滾動事件需要在Toolbar外面放AppBarLayout的布局容器 ↓ 。

//代碼片段

.support.design.widget.AppBarLayout

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:id="@+id/appbar"

android:theme="@style/ThemeOverlay.AppCompat.Dark"

>

.support.v7.widget.Toolbar

android:id="@+id/toolbar"

android:layout_width="match_parent"

android:layout_height="?attr/actionBarSize"

app:layout_scrollFlags="scroll|enterAlways"

/>

.support.design.widget.AppBarLayout>1234567891011121314151617

之後，我們需要定義AppBarLayout與滾動視圖之間的聯系。在RecyclerView或者任意支持嵌套滾動的view比如NestedScrollView上添加app:layout_behavior。Android design support library包含了一個字符串資源@string/appbar_scrolling_view_behavior，這個是官方定義好的，我們直接拿來用就OK了，它和AppBarLayout.ScrollingViewBehavior相匹配，當這個滾動的View發生滾動事件時候，CoordinatorLayout會搜索自己所包含的其他view，看看是否有view與這個behavior相關聯，所以NestedScrollView滾動的時候會觸發AppBarLayout ↓。

//代碼片段

.support.v4.widget.NestedScrollView

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fillViewport="true"

android:fitsSystemWindows="true"

app:layout_behavior="@string/appbar_scrolling_view_behavior"

>

"8dp"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:text="@string/textString"

android:textSize="20sp" />

.support.v4.widget.NestedScrollView>

AppBarLayout裡面定義的view只要設置了app:layout_scrollFlags屬性，就可以在RecyclerView或者任意支持嵌套滾動的view比如NestedScrollView滾動事件發生的時候會被觸發↓：

//代碼片段

.support.v7.widget.Toolbar

android:id="@+id/toolbar"

android:layout_width="match_parent"

android:layout_height="?attr/actionBarSize"

app:layout_scrollFlags="scroll|enterAlways"

/>1234567

Toolbar中的app:layout_scrollFlags屬性裡面必須至少啟用scroll，這樣Toolbar才會滾動出屏幕，否則它將一直固定在頂部。

enterAlways：一旦向上滾動這個view就可見

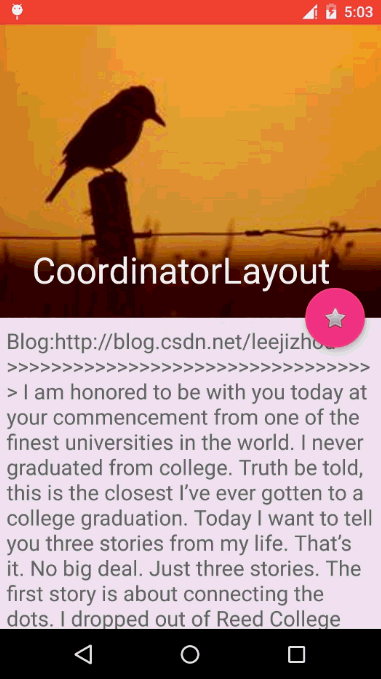

2：Toolbar跟隨滾動折疊效果





看下Layout代碼

.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fitsSystemWindows="true"

>

.support.design.widget.AppBarLayout

android:id="@+id/app_bar"

android:layout_width="match_parent"

android:layout_height="300dp"

android:fitsSystemWindows="true"

android:theme="@style/ThemeOverlay.AppCompat.Dark">

.support.design.widget.CollapsingToolbarLayout

android:id="@+id/toolbar_layout"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fitsSystemWindows="true"

app:contentScrim="?attr/colorPrimary"

app:layout_scrollFlags="scroll|exitUntilCollapsed">

"match_parent"

android:layout_height="match_parent"

android:scaleType="centerCrop"

android:src="@drawable/p"

app:layout_collapseMode="parallax"

app:layout_collapseParallaxMultiplier="0.7" />

.support.v7.widget.Toolbar

android:id="@+id/toolbar"

android:layout_width="match_parent"

android:layout_height="?attr/actionBarSize"

app:layout_collapseMode="pin"

/>

.support.design.widget.CollapsingToolbarLayout>

.support.design.widget.AppBarLayout>

.support.v4.widget.NestedScrollView

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fillViewport="true"

android:fitsSystemWindows="true"

app:layout_behavior="@string/appbar_scrolling_view_behavior"

>

"8dp"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:text="@string/textString"

android:textSize="20sp" />

.support.v4.widget.NestedScrollView>

.support.design.widget.FloatingActionButton

android:id="@+id/fab"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:layout_margin="16dp"

android:src="@android:drawable/btn_star"

app:layout_anchor="@id/app_bar"

app:layout_anchorGravity="bottom|end" />

.support.design.widget.CoordinatorLayout>為了使Toolbar具有折疊的效果，Toolbar外面還要放一個CollapsingToolbarLayout布局容器，CollapsingToolbarLayout裡面放了一個ImageView和一個Toolbar，並把這個CollapsingToolbarLayout放到AppBarLayout中作為一個整體。↓

.support.design.widget.CollapsingToolbarLayout

android:id="@+id/toolbar_layout"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:fitsSystemWindows="true"

app:contentScrim="?attr/colorPrimary"

app:layout_scrollFlags="scroll|exitUntilCollapsed">

"match_parent"

android:layout_height="match_parent"

android:scaleType="centerCrop"

android:src="@drawable/p"

app:layout_collapseMode="parallax"

app:layout_collapseParallaxMultiplier="0.7" />

.support.v7.widget.Toolbar

android:id="@+id/toolbar"

android:layout_width="match_parent"

android:layout_height="?attr/actionBarSize"

app:layout_collapseMode="pin"

/>

.support.design.widget.CollapsingToolbarLayout>

CollapsingToolbarLayout的屬性

layout_scrollFlags=”scroll|exitUntilCollapsed”：向上滾動時收縮View，但可以固定Toolbar，使Toolbar一直在上面

contentScrim： 當CollapsingToolbarLayout折疊後背景顏色

CollapsingToolbarLayout子view，ImageView屬性

layout_collapseMode=”parallax”：使ImageView跟隨滾動的時候具有視差效果

layout_collapseParallaxMultiplier=”0.7”：視差因子，設置視差滾動因子，值為：0~1

CollapsingToolbarLayout子view，Toolbar屬性

layout_collapseMode=”pin”：當CollapsingToolbarLayout完全收縮後，Toolbar還可以保留在屏幕上。
