8.1.1 Android中的13種Drawable小結 Part 1

編輯：Android技術基礎

本節引言：

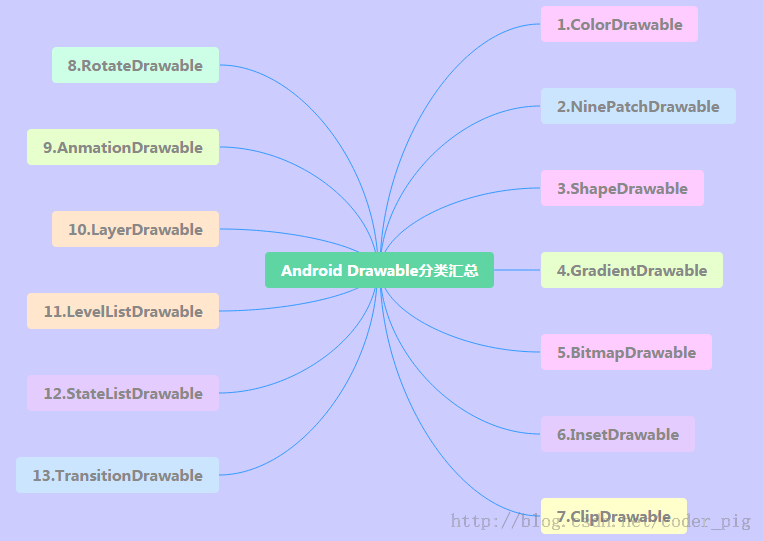

從本節開始我們來學習Android中繪圖與動畫中的一些基礎知識，為我們進階部分的自定義 打下基礎！而第一節我們來扣下Android中的Drawable！Android中給我們提供了多達13種的 Drawable，本節我們就來一個個撸一遍！

Drawable資源使用注意事項

  • Drawable分為兩種： 一種是我們普通的圖片資源，在Android Studio中我們一般放到res/mipmap目錄下， 和以前的Eclipse不一樣哦！另外我們如果把工程切換成Android項目模式，我們直接 往mipmap目錄下丟圖片即可，AS會自動分hdpi，xhdpi...！ 另一種是我們編寫的XML形式的Drawable資源，我們一般把他們放到res/drawable目錄 下，比如最常見的按鈕點擊背景切換的Selctor！
  • 在XML我們直接通過@mipmap或者@drawable設置Drawable即可 比如: android:background = "@mipmap/iv_icon_zhu" / "@drawable/btn_back_selctor" 而在Java代碼中我們可以通過Resource的getDrawable(R.mipmap.xxx)可以獲得drawable資源 如果是為某個控件設置背景，比如ImageView，我們可以直接調用控件.getDrawale()同樣 可以獲得drawable對象！
  • Android中drawable中的資源名稱有約束，必須是：[a-z0-9_.]（即：只能是字母數字及和.）， 而且不能以數字開頭，否則編譯會報錯： Invalid file name: must contain only [a-z0-9.]！ 小寫啊！！！！小寫！！！小寫！——重要事情說三遍~

好的，要注意的地方大概就這些，下面我們來對Android中給我們提供的13種Drawable進行學習！

1.ColorDrawable

最簡單的一種Drawable，當我們將ColorDrawable繪制到Canvas(畫布)上的時候, 會使用一種固定的顏色來填充Paint,然後在畫布上繪制出一片單色區域!

1).Java中定義ColorDrawable:

ColorDrawable drawable = new ColorDrawable(0xffff2200);
txtShow.setBackground(drawable);

2).在xml中定義ColorDrawable:

<?xml version="1.0" encoding="utf-8"?>
<color
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:color="#FF0000"/>

當然上面這些用法,其實用得不多,更多的時候我們是在res/values目錄下創建一個color.xml 文件,然後把要用到的顏色值寫到裡面,需要的時候通過@color獲得相應的值，比如：

3).建立一個color.xml文件

比如：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <color name="material_grey_100">#fff5f5f5</color>
    <color name="material_grey_300">#ffe0e0e0</color>
    <color name="material_grey_50">#fffafafa</color>
    <color name="material_grey_600">#ff757575</color>
    <color name="material_grey_800">#ff424242</color>
    <color name="material_grey_850">#ff303030</color>
    <color name="material_grey_900">#ff212121</color>
</resources>

然後如果是在xml文件中話我們可以通過@color/xxx獲得對應的color值 如果是在Java中:

int mycolor = getResources().getColor(R.color.mycolor);
btn.setBackgroundColor(mycolor);

ps:另外有一點要注意,如果我們在Java中直接定義顏色值的話,要加上0x,而且不能把透明度漏掉:

int mycolor = 0xff123456;
btn.setBackgroundColor(mycolor);

4).使用系統定義好的color:

比如:BLACK(黑色),BLUE(藍色),CYAN(青色),GRAY(灰色),GREEN(綠色),RED(紅色),WRITE(白色),YELLOW(黃色)! 用法： btn.setBackgroundColor(Color.BLUE); 也可以獲得系統顏色再設置：

int getcolor = Resources.getSystem().getColor(android.R.color.holo_green_light);
btn.setBackgroundColor(getcolor);

xml中使用:android:background="@android:color/black"

5).利用靜態方法argb來設置顏色:

Android使用一個int類型的數據表示顏色值,通常是十六進制,即0x開頭， 顏色值的定義是由透明度alpha和RGB(紅綠藍)三原色來定義的,以"#"開始,後面依次為:
透明度-紅-綠-藍;eg:#RGB #ARGB #RRGGBB #AARRGGBB
每個要素都由一個字節(8 bit)來表示,所以取值范圍為0~255,在xml中設置顏色可以忽略透明度, 但是如果你是在Java代碼中的話就需要明確指出透明度的值了,省略的話表示完全透明,這個時候 就沒有效果了哦~比如:0xFF0000雖然表示紅色,但是如果直接這樣寫,什麼的沒有,而應該這樣寫: 0xFFFF0000,記Java代碼設置顏色值,需要在前面添加上透明度~ 示例:(參數依次為:透明度,紅色值,綠色值,藍色值) txtShow.setBackgroundColor(Color.argb(0xff, 0x00, 0x00, 0x00));

2.NiewPatchDrawable

就是.9圖咯，在前面我們1.6 .9(九妹)圖片怎麼玩已經詳細 的給大家講解了一下如何制作.9圖片了！Android FrameWork在顯示點九圖時使用了高效的 圖形優化算法,我們不需要特殊的處理，就可以實現圖片拉伸的自適應~ 另外在使用AS的時候要注意以下幾點：

  • 1.點9圖不能放在mipmap目錄下，而需要放在drawable目錄下！
  • 2.AS中的.9圖，必須要有黑線，不然編譯都不會通過，今早我的阿君表哥在群裡說 他司的美工給了他一個沒有黑線的.9圖，說使用某軟件制作出來的，然後在Eclipse上 是可以用的，沒錯是沒黑線的.9，臥槽，然而我換到AS上，直接編譯就不通過了！ 感覺是AS識別.9圖的其中標准是需要有黑店或者黑線！另外表哥給出的一個去掉黑線的： 9patch(.9)怎麼去掉自己畫上的黑點/黑線 具體我沒試，有興趣可以自己試試，但是黑線真的那麼礙眼麼...我沒強迫症不覺得！ 另外還有一點就是解壓別人apk，拿.9素材的時候發現並沒有黑線，同樣也會報錯！ 想要拿出有黑線的.9素材的話，需要反編譯apk而非直接解壓！！！反編譯前面也 介紹過了，這裡就不詳述了！

接著介紹兩個沒什麼卵用的東東：

xml定義NinePatchDrawable:

<!--pic9.xml-->
<!--參數依次為:引用的.9圖片,是否對位圖進行抖動處理-->
<?xml version="1.0" encoding="utf-8"?>
<nine-patch
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@drawable/dule_pic"
    android:dither="true"/>

使用Bitmap包裝.9圖片:

<!--pic9.xml-->
<!--參數依次為:引用的.9圖片,是否對位圖進行抖動處理-->
<?xml version="1.0" encoding="utf-8"?>
<bitmap
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@drawable/dule_pic"
    android:dither="true"/>

3.ShapeDrawable

形狀的Drawable咯,定義基本的幾何圖形,如(矩形,圓形,線條等),根元素是<shape../> 節點比較多，相關的節點如下：

  • ① <shape>:
  • ~ visible:設置是否可見
  • ~ shape:形狀,可選:rectangle(矩形,包括正方形),oval(橢圓,包括圓),line(線段),ring(環形)
  • ~ innerRadiusRatio:當shape為ring才有效,表示環內半徑所占半徑的比率,如果設置了innerRadius, 他會被忽略
  • ~ innerRadius:當shape為ring才有效,表示環的內半徑的尺寸
  • ~ thicknessRatio:當shape為ring才有效,表環厚度占半徑的比率
  • ~ thickness:當shape為ring才有效,表示環的厚度,即外半徑與內半徑的差
  • ~ useLevel:當shape為ring才有效,表示是否允許根據level來顯示環的一部分
  • ②<size>:
  • ~ width:圖形形狀寬度
  • ~ height:圖形形狀高度
  • ③<gradient>：後面GradientDrawable再講~
  • ④<solid>
  • ~ color:背景填充色,設置solid後會覆蓋gradient設置的所有效果!!!!!!
  • ⑤<stroke>
  • ~ width:邊框的寬度
  • ~ color:邊框的顏色
  • ~ dashWidth:邊框虛線段的長度
  • ~ dashGap:邊框的虛線段的間距
  • ⑥<conner>
  • ~ radius:圓角半徑,適用於上下左右四個角
  • ~ topLeftRadius,topRightRadius,BottomLeftRadius,tBottomRightRadius: 依次是左上,右上,左下,右下的圓角值,按自己需要設置!
  • ⑦<padding>
  • left,top,right,bottm:依次是左上右下方向上的邊距!

使用示例： 2.3.1 TextView(文本框)詳解

4.GradientDrawable

一個具有漸變區域的Drawable，可以實現線性漸變,發散漸變和平鋪漸變效果 核心節點：<gradient/>，有如下可選屬性：

  • startColor:漸變的起始顏色
  • centerColor:漸變的中間顏色
  • endColor:漸變的結束顏色
  • type:漸變類型,可選(linear,radial,sweep), 線性漸變(可設置漸變角度),發散漸變(中間向四周發散),平鋪漸變
  • centerX:漸變中間亞瑟的x坐標,取值范圍為:0~1
  • centerY:漸變中間顏色的Y坐標,取值范圍為:0~1
  • angle:只有linear類型的漸變才有效,表示漸變角度,必須為45的倍數哦
  • gradientRadius:只有radial和sweep類型的漸變才有效,radial必須設置,表示漸變效果的半徑
  • useLevel:判斷是否根據level繪制漸變效果

代碼示例：(三種漸變效果的演示)：

運行效果圖：

先在drawable下創建三個漸變xml文件：

(線性漸變)gradient_linear.xml:

<?xml version="1.0" encoding="utf-8"?>
<shape
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval" >
    <gradient
        android:angle="90"
        android:centerColor="#FFEB82"
        android:endColor="#35B2DE"
        android:startColor="#DEACAB" />

    <stroke
        android:dashGap="5dip"
        android:dashWidth="4dip"
        android:width="3dip"
        android:color="#fff" />
</shape>

(發散漸變)gradient_radial.xml:

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:innerRadius="0dip"
    android:shape="ring"
    android:thickness="70dip"
    android:useLevel="false" >

    <gradient
        android:centerColor="#FFEB82"
        android:endColor="#35B2DE"
        android:gradientRadius="70"
        android:startColor="#DEACAB"
        android:type="radial"
        android:useLevel="false" />

</shape>

(平鋪漸變)gradient_sweep.xml:

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:innerRadiusRatio="8"
    android:shape="ring"
    android:thicknessRatio="3"
    android:useLevel="false" >

    <gradient
        android:centerColor="#FFEB82"
        android:endColor="#35B2DE"
        android:startColor="#DEACAB"
        android:type="sweep"
        android:useLevel="false" />

</shape>

調用三個drawable的activity_main.xml:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:id="@+id/txtShow1"
        android:layout_width="200dp"
        android:layout_height="100dp"
        android:background="@drawable/gradient_linear" />

    <TextView
        android:id="@+id/txtShow2"
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:background="@drawable/gradient_radial" />

    <TextView
        android:id="@+id/txtShow3"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@drawable/gradient_sweep" />

</LinearLayout>

好的，就是那麼簡單~當然，如果想繪制更加復雜的圖形的話,只用xml文件不遠遠不足的, 更復雜的效果則需要通過Java代碼來完成,下面演示的是摘自網上的一個源碼:

運行效果圖：

實現代碼：

MainActivity.java：

public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new SampleView(this));
    }

    private static class SampleView extends View {
        private ShapeDrawable[] mDrawables;

        private static Shader makeSweep() {
            return new SweepGradient(150, 25,
                    new int[] { 0xFFFF0000, 0xFF00FF00, 0xFF0000FF, 0xFFFF0000 },
                    null);
        }

        private static Shader makeLinear() {
            return new LinearGradient(0, 0, 50, 50,
                    new int[] { 0xFFFF0000, 0xFF00FF00, 0xFF0000FF },
                    null, Shader.TileMode.MIRROR);
        }

        private static Shader makeTiling() {
            int[] pixels = new int[] { 0xFFFF0000, 0xFF00FF00, 0xFF0000FF, 0};
            Bitmap bm = Bitmap.createBitmap(pixels, 2, 2,
                    Bitmap.Config.ARGB_8888);

            return new BitmapShader(bm, Shader.TileMode.REPEAT,
                    Shader.TileMode.REPEAT);
        }

        private static class MyShapeDrawable extends ShapeDrawable {
            private Paint mStrokePaint = new Paint(Paint.ANTI_ALIAS_FLAG);

            public MyShapeDrawable(Shape s) {
                super(s);
                mStrokePaint.setStyle(Paint.Style.STROKE);
            }

            public Paint getStrokePaint() {
                return mStrokePaint;
            }

            @Override protected void onDraw(Shape s, Canvas c, Paint p) {
                s.draw(c, p);
                s.draw(c, mStrokePaint);
            }
        }

        public SampleView(Context context) {
            super(context);
            setFocusable(true);

            float[] outerR = new float[] { 12, 12, 12, 12, 0, 0, 0, 0 };
            RectF inset = new RectF(6, 6, 6, 6);
            float[] innerR = new float[] { 12, 12, 0, 0, 12, 12, 0, 0 };

            Path path = new Path();
            path.moveTo(50, 0);
            path.lineTo(0, 50);
            path.lineTo(50, 100);
            path.lineTo(100, 50);
            path.close();

            mDrawables = new ShapeDrawable[7];
            mDrawables[0] = new ShapeDrawable(new RectShape());
            mDrawables[1] = new ShapeDrawable(new OvalShape());
            mDrawables[2] = new ShapeDrawable(new RoundRectShape(outerR, null,
                    null));
            mDrawables[3] = new ShapeDrawable(new RoundRectShape(outerR, inset,
                    null));
            mDrawables[4] = new ShapeDrawable(new RoundRectShape(outerR, inset,
                    innerR));
            mDrawables[5] = new ShapeDrawable(new PathShape(path, 100, 100));
            mDrawables[6] = new MyShapeDrawable(new ArcShape(45, -270));

            mDrawables[0].getPaint().setColor(0xFFFF0000);
            mDrawables[1].getPaint().setColor(0xFF00FF00);
            mDrawables[2].getPaint().setColor(0xFF0000FF);
            mDrawables[3].getPaint().setShader(makeSweep());
            mDrawables[4].getPaint().setShader(makeLinear());
            mDrawables[5].getPaint().setShader(makeTiling());
            mDrawables[6].getPaint().setColor(0x88FF8844);

            PathEffect pe = new DiscretePathEffect(10, 4);
            PathEffect pe2 = new CornerPathEffect(4);
            mDrawables[3].getPaint().setPathEffect(
                    new ComposePathEffect(pe2, pe));

            MyShapeDrawable msd = (MyShapeDrawable)mDrawables[6];
            msd.getStrokePaint().setStrokeWidth(4);
        }

        @Override protected void onDraw(Canvas canvas) {

            int x = 10;
            int y = 10;
            int width = 400;
            int height = 100;

            for (Drawable dr : mDrawables) {
                dr.setBounds(x, y, x + width, y + height);
                dr.draw(canvas);
                y += height + 5;
            }
        }
    }
}

代碼使用了ShapeDrawable和PathEffect,前者是對普通圖形的包裝;包括: ArcShape,OvalShape,PathShape,RectShape,RoundRectShape!
而PathEffect則是路徑特效,包括:CornerPathEffect,DashPathEffect和DiscretePathEffect 可以制作復雜的圖形邊框...
關於這個GradoemtDrawable漸變就講到這裡,如果你對最後面這個玩意有興趣的話,可以到: appium/android-apidemos

本節小結：

好的，本節就先學習ColorDrawable，NiewPatchDrawable，ShapeDrawable，GradientDrawable
四個Drawable先，當然這些都是炒冷飯，以前已經寫過了，不過為了教程的完整性，還是決定 在寫一遍~另外，在寫完基礎教程後，以前寫過的一些blog會刪掉！
