Android中，如果我們想繪制復雜的自定義View或游戲，我們就需要熟悉繪圖API。Android通過Canvas類暴露了很多drawXXX方法，我們可以通過這些方法繪制各種各樣的圖形。Canvas繪圖有三個基本要素：Canvas、繪圖坐標系以及Paint。Canvas是畫布，我們通過Canvas的各種drawXXX方法將圖形繪制到Canvas上面，在drawXXX方法中我們需要傳入要繪制的圖形的坐標形狀，還要傳入一個畫筆Paint。drawXXX方法以及傳入其中的坐標決定了要繪制的圖形的形狀，比如drawCircle方法，用來繪制圓形，需要我們傳入圓心的x和y坐標，以及圓的半徑。drawXXX方法中傳入的畫筆Paint決定了繪制的圖形的一些外觀，比如是繪制的圖形的顏色，再比如是繪制圓面還是圓的輪廓線等。Android系統的設計吸收了很多已有系統的諸多優秀之處，比如Canvas繪圖。Canvas不是Android所特有的，Flex和Silverlight都支持Canvas繪圖，Canvas也是HTML5標准中的一部分，主流的現代浏覽器都支持用JavaScript在Canvas上繪圖，如果你用過HTML5中的Canvas，你會發現Android的Canvas的繪圖API與其很相似。總之，Canvas繪圖不是Android所特有的。
為了演示Android中各種drawXXX方法的時候，我做了一個App，通過單擊相應的按鈕繪制相應的圖形，主界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582253.png "\")
Canvas繪圖中牽扯到兩種坐標系：Canvas坐標系與繪圖坐標系。
Canvas坐標系
Canvas坐標系指的是Canvas本身的坐標系，Canvas坐標系有且只有一個，且是唯一不變的，其坐標原點在View的左上角，從坐標原點向右為x軸的正半軸，從坐標原點向下為y軸的正半軸。
繪圖坐標系
Canvas的drawXXX方法中傳入的各種坐標指的都是繪圖坐標系中的坐標，而非Canvas坐標系中的坐標。默認情況下，繪圖坐標系與Canvas坐標系完全重合，即初始狀況下，繪圖坐標系的坐標原點也在View的左上角，從原點向右為x軸正半軸，從原點向下為y軸正半軸。但不同於Canvas坐標系，繪圖坐標系並不是一成不變的，可以通過調用Canvas的translate方法平移坐標系，可以通過Canvas的rotate方法旋轉坐標系，還可以通過Canvas的scale方法縮放坐標系，而且需要注意的是，translate、rotate、scale的操作都是基於當前繪圖坐標系的，而不是基於Canvas坐標系，一旦通過以上方法對坐標系進行了操作之後，當前繪圖坐標系就變化了，以後繪圖都是基於更新的繪圖坐標系了。也就是說，真正對我們繪圖有用的是繪圖坐標系而非Canvas坐標系。
為了更好的理解繪圖坐標系，請看如下的代碼：
//繪制坐標系
private void drawAxis(Canvas canvas){
int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
paint.setStyle(Paint.Style.STROKE);
paint.setStrokeCap(Paint.Cap.ROUND);
paint.setStrokeWidth(6 * density);
//用綠色畫x軸，用藍色畫y軸
//第一次繪制坐標軸
paint.setColor(0xff00ff00);//綠色
canvas.drawLine(0, 0, canvasWidth, 0, paint);//繪制x軸
paint.setColor(0xff0000ff);//藍色
canvas.drawLine(0, 0, 0, canvasHeight, paint);//繪制y軸
//對坐標系平移後，第二次繪制坐標軸
canvas.translate(canvasWidth / 4, canvasWidth /4);//把坐標系向右下角平移
paint.setColor(0xff00ff00);//綠色
canvas.drawLine(0, 0, canvasWidth, 0, paint);//繪制x軸
paint.setColor(0xff0000ff);//藍色
canvas.drawLine(0, 0, 0, canvasHeight, paint);//繪制y軸
//再次平移坐標系並在此基礎上旋轉坐標系，第三次繪制坐標軸
canvas.translate(canvasWidth / 4, canvasWidth / 4);//在上次平移的基礎上再把坐標系向右下角平移
canvas.rotate(30);//基於當前繪圖坐標系的原點旋轉坐標系
paint.setColor(0xff00ff00);//綠色
canvas.drawLine(0, 0, canvasWidth, 0, paint);//繪制x軸
paint.setColor(0xff0000ff);//藍色
canvas.drawLine(0, 0, 0, canvasHeight, paint);//繪制y軸
}
界面如下所示：
vcfGvdLGwcvSu7bOvuDA66OsyLu687vm1saz9rXE1/ix6s+10rK+zdX7zOXP8tPSz8K9x8a90sbBy6O7PGJyIC8+DQq12sj9tM7U2bTOz/LT0s/CvcfGvdLGo6yyotD916rByzMwtsijrM28yc/H49CxtcTX+LHqz7W8tNfuuvO1xLvmzbzX+LHqz7WhozwvcD4NCjxociAvPg0KPGgyIGlkPQ=="drawargb">drawARGB

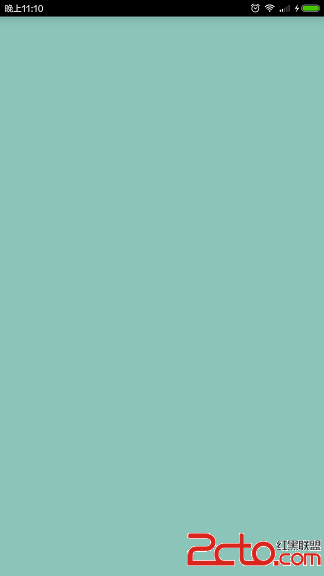

Canvas中的drawARGB可以用來對整個Canvas以某種統一的顏色整體繪制，四個參數分別是Alpha、Red、Green、Blue，取值都是0-255。
使用代碼如下：
private void drawARGB(Canvas canvas){
canvas.drawARGB(255, 139, 197, 186);
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582291.png "\")
Canvas中用drawText方法繪制文字，代碼如下所示：
private void drawText(Canvas canvas){
int canvasWidth = canvas.getWidth();
int halfCanvasWidth = canvasWidth / 2;
float translateY = textHeight;
//繪制正常文本
canvas.save();
canvas.translate(0, translateY);
canvas.drawText(正常繪制文本, 0, 0, paint);
canvas.restore();
translateY += textHeight * 2;
//繪制綠色文本
paint.setColor(0xff00ff00);//設置字體為綠色
canvas.save();
canvas.translate(0, translateY);//將畫筆向下移動
canvas.drawText(繪制綠色文本, 0, 0, paint);
canvas.restore();
paint.setColor(0xff000000);//重新設置為黑色
translateY += textHeight * 2;
//設置左對齊
paint.setTextAlign(Paint.Align.LEFT);//設置左對齊
canvas.save();
canvas.translate(halfCanvasWidth, translateY);
canvas.drawText(左對齊文本, 0, 0, paint);
canvas.restore();
translateY += textHeight * 2;
//設置居中對齊
paint.setTextAlign(Paint.Align.CENTER);//設置居中對齊
canvas.save();
canvas.translate(halfCanvasWidth, translateY);
canvas.drawText(居中對齊文本, 0, 0, paint);
canvas.restore();
translateY += textHeight * 2;
//設置右對齊
paint.setTextAlign(Paint.Align.RIGHT);//設置右對齊
canvas.save();
canvas.translate(halfCanvasWidth, translateY);
canvas.drawText(右對齊文本, 0, 0, paint);
canvas.restore();
paint.setTextAlign(Paint.Align.LEFT);//重新設置為左對齊
translateY += textHeight * 2;
//設置下劃線
paint.setUnderlineText(true);//設置具有下劃線
canvas.save();
canvas.translate(0, translateY);
canvas.drawText(下劃線文本, 0, 0, paint);
canvas.restore();
paint.setUnderlineText(false);//重新設置為沒有下劃線
translateY += textHeight * 2;
//繪制加粗文字
paint.setFakeBoldText(true);//將畫筆設置為粗體
canvas.save();
canvas.translate(0, translateY);
canvas.drawText(粗體文本, 0, 0, paint);
canvas.restore();
paint.setFakeBoldText(false);//重新將畫筆設置為非粗體狀態
translateY += textHeight * 2;
//文本繞繪制起點順時針旋轉
canvas.save();
canvas.translate(0, translateY);
canvas.rotate(20);
canvas.drawText(文本繞繪制起點旋轉20度, 0, 0, paint);
canvas.restore();
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582218.png "\")
對以上代碼進行一下說明：
Android中的畫筆有兩種Paint和TextPaint，我們可以Paint來畫其他的圖形：點、線、矩形、橢圓等。TextPaint繼承自Paint，是專門用來畫文本的，由於TextPaint繼承自Paint，所以也可以用TextPaint畫點、線、面、矩形、橢圓等圖形。
我們在上面的代碼中將canvas.translate()和canvas.rotate()放到了canvas.save()和canvas.restore()之間，這樣做的好處是，在canvas.save()調用時，將當前坐標系保存下來，將當前坐標系的矩陣Matrix入棧保存，然後通過translate或rotate等對坐標系進行變換，然後進行繪圖，繪圖完成後，我們通過調用canvas.restore()將之前保存的Matrix出棧，這樣就將當前繪圖坐標系恢復到了canvas.save()執行的時候狀態。如果熟悉OpenGL開發，對這種模式應該很了解。
通過調用paint.setColor(0xff00ff00)將畫筆設置為綠色，paint的setColor方法需要傳入一個int值，通常情況下我們寫成16進制0x的形式，第一個字節存儲Alpha通道，第二個字節存儲Red通道，第三個字節存儲Green通道，第四個字節存儲Blue通道，每個字節的取值都是從00到ff。如果對這種設置顏色的方式不熟悉，也可以調用paint.setARGB(int a, int r, int g, int b)方法設置畫筆的顏色，不過paint.setColor(int color)的方式更簡潔。
通過調用paint.setTextAlign()設置文本的對其方式，該對其方式是相對於繪制文本時的畫筆的坐標來說的，在本例中，我們繪制文本時畫筆在Canvas寬度的中間。當對其方式為Paint.Align.LEFT時，繪制的文本在以畫筆坐標向左對其；當對其方式為Paint.Align.CENTER時，繪制的文本以畫筆坐標居中對其；當對其方式為Paint.Align.RIGHT時，繪制的文本以畫筆坐標向右對其。
通過調用paint.setUnderlineText(true)繪制帶有下劃線的文本。
通過調用paint.setFakeBoldText(true)繪制粗體文本。
通過rotate旋轉坐標系，我們可以繪制傾斜文本。
Canvas中用drawPoint方法繪制點，代碼如下所示：
private void drawPoint(Canvas canvas){
int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
int x = canvasWidth / 2;
int deltaY = canvasHeight / 3;
int y = deltaY / 2;
paint.setColor(0xff8bc5ba);//設置顏色
paint.setStrokeWidth(50 * density);//設置線寬，如果不設置線寬，無法繪制點
//繪制Cap為BUTT的點
paint.setStrokeCap(Paint.Cap.BUTT);
canvas.drawPoint(x, y, paint);
//繪制Cap為ROUND的點
canvas.translate(0, deltaY);
paint.setStrokeCap(Paint.Cap.ROUND);
canvas.drawPoint(x, y, paint);
//繪制Cap為SQUARE的點
canvas.translate(0, deltaY);
paint.setStrokeCap(Paint.Cap.SQUARE);
canvas.drawPoint(x, y, paint);
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582353.png "\")
下面對以上代碼進行說明：
Paint的setStrokeWidth方法可以控制所畫線的寬度，通過Paint的getStrokeWidth方法可以得到所畫線的寬度，默認情況下，線寬是0。其實strokeWidth不僅對畫線有影響，對畫點也有影響，由於默認的線寬是0，所以默認情況下調用drawPoint方法無法在Canvas上畫出點，為了讓大家清楚地看到所畫的點，我用Paint的setStrokeWidth設置了一個比較大的線寬，這樣我們看到的點也就比較大。
Paint有個setStrokeCap方法可以設置所畫線段的時候兩個端點的形狀，即所畫線段的帽端的形狀，在下面講到drawLine方法時會詳細說明，其實setStrokeCap方法也會影響所畫點的形狀。Paint的setStrokeCap方法可以有三個取值：Paint.Cap.BUTT、Paint.Cap.ROUND和Paint.Cap.SQUARE。
默認情況下Paint的getStrokeCap的返回值是Paint.Cap.BUTT，默認畫出來的點就是一個正方形，上圖第一個點即是用BUTT作為帽端畫的。
我們可以調用setStrokeCap方法設置Paint的strokeCap為Paint.Cap.ROUND時，畫筆畫出來的點就是一個圓形，上圖第二個點即是用ROUND作為帽端畫的。
調用調用setStrokeCap方法設置Paint的strokeCap為Paint.Cap.SQUARE時，畫筆畫出來的電也是一個正方形，與用BUTT畫出來的效果在外觀上相同，上圖最後一個點即時用SQUARE作為帽端畫的。
Canvas通過drawLine方法繪制一條線段，通過drawLines方法繪制多段線，使用代碼如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582308.png "\")
下面對以上代碼進行說明：
drawLine方法接收四個數值，即起點的x和y以及終點的x和y，繪制一條線段。
drawLines方法接收一個float數組pts，需要注意的是在用drawLines繪圖時，其每次從pts數組中取出四個點繪制一條線段，然後再取出後面四個點繪制一條線段，所以要求pts的長度需要是4的倍數。假設我們有四個點，分別是p1、p2、p3、p4，我們依次將其坐標放到pts數組中，即pts = {p1.x, p1.y, p2.x, p2.y, p3.x, p3.y, p4.x, p4.y}，那麼用drawLines繪制pts時，你會發現p1和p2之間畫了一條線段，p3和p4之間畫了一條線段，但是p2和p3之間沒有畫線段，這樣大家就應該能明白drawLines每次都需要從pts數組中取出4個值繪制一條線段的意思了。
通過調用Paint的setStrokeWidth方法設置線的寬度。
上面在講drawPoint時提到了strokeCap對所繪制點的形狀的影響，通過drawLine繪制的線段也受其影響，體現在繪制的線段的兩個端點的形狀上。
Paint.Cap.BUTT
當用BUTT作為帽端時，所繪制的線段恰好在起點終點位置處戛然而止，兩端是方形，上圖中第一條加粗的線段就是用BUTT作為帽端繪制的。
Paint.Cap.ROUND
當用ROUND作為帽端時，所繪制的線段的兩端端點會超出起點和終點一點距離，並且兩端是圓形狀，上圖中第二條加粗的線段就是用ROUND作為帽端繪制的。
Paint.Cap.SQUARE
當用SQUARE作為帽端時，所繪制的線段的兩端端點也會超出起點和終點一點距離，兩端點的形狀是方形，上圖中最後一條加粗的線段就是用SQUARE作為帽端繪制的。
Canvas通過drawRect方法繪制矩形，使用代碼如下所示：
private void drawRect(Canvas canvas){
int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
//默認畫筆的填充色是黑色
int left1 = 10;
int top1 = 10;
int right1 = canvasWidth / 3;
int bottom1 = canvasHeight /3;
canvas.drawRect(left1, top1, right1, bottom1, paint);
//修改畫筆顏色
paint.setColor(0xff8bc5ba);//A:ff,R:8b,G:c5,B:ba
int left2 = canvasWidth / 3 * 2;
int top2 = 10;
int right2 = canvasWidth - 10;
int bottom2 = canvasHeight / 3;
canvas.drawRect(left2, top2, right2, bottom2, paint);
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582389.png "\")
其方法簽名是drawRect(float left, float top, float right, float bottom, Paint paint)，left和right表示矩形的左邊和右邊分別到繪圖坐標系y軸正半軸的距離，top和bottom表示矩形的上邊和下邊分別到繪圖坐標系x軸正半軸的距離。
Canvas中用drawCircle方法繪制圓形，使用代碼如下所示：
private void drawCircle(Canvas canvas){
paint.setColor(0xff8bc5ba);//設置顏色
paint.setStyle(Paint.Style.FILL);//默認繪圖為填充模式
int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
int halfCanvasWidth = canvasWidth / 2;
int count = 3;
int D = canvasHeight / (count + 1);
int R = D / 2;
//繪制圓
canvas.translate(0, D / (count + 1));
canvas.drawCircle(halfCanvasWidth, R, R, paint);
//通過繪制兩個圓形成圓環
//1. 首先繪制大圓
canvas.translate(0, D + D / (count + 1));
canvas.drawCircle(halfCanvasWidth, R, R, paint);
//2. 然後繪制小圓，讓小圓覆蓋大圓，形成圓環效果
int r = (int)(R * 0.75);
paint.setColor(0xffffffff);//將畫筆設置為白色，畫小圓
canvas.drawCircle(halfCanvasWidth, R, r, paint);
//通過線條繪圖模式繪制圓環
canvas.translate(0, D + D / (count + 1));
paint.setColor(0xff8bc5ba);//設置顏色
paint.setStyle(Paint.Style.STROKE);//繪圖為線條模式
float strokeWidth = (float)(R * 0.25);
paint.setStrokeWidth(strokeWidth);
canvas.drawCircle(halfCanvasWidth, R, R, paint);
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582315.png "\")
下面對以上代碼進行說明：
其方法簽名是drawCircle (float cx, float cy, float radius, Paint paint)，在使用時需要傳入圓心的坐標以及半徑，當然還有畫筆Paint對象。
當我們在調用drawCircle、drawOval、drawArc、drawRect等方法時，我們既可以繪制對應圖形的填充面，也可以只繪制該圖形的輪廓線，控制的關鍵在於畫筆Paint中的style。Paint通過setStyle方法設置要繪制的類型，style有取三種值：Paint.Style.FILL、Paint.Style.STROKE和Paint.Style.FILL_AND_STROKE。
當style為FILL時，繪制是填充面，FILL是Paint默認的style； 當style為STROKE時，繪制的是圖形的輪廓線； 當style為FILL_AND_STROKE時，同時繪制填充面和輪廓線，不過這種情況用的不多，因為填充面和輪廓線是用同一種顏色繪制的，區分不出輪廓線的效果。在Paint的style是FILL時，我們通過drawCircle繪制出圓面，如上圖中的第一個圖形所示。
我們可以通過繪制兩個圓面的方式繪制出圓環的效果。首先將畫筆設置為某一顏色，且style設置為FILL狀態，通過drawCircle繪制一個大的圓面；然後將畫筆Paint的顏色改為白色或其他顏色，並減小半徑再次通過drawCircle繪制一個小圓，這樣就用小圓遮蓋了大圓的一部分，未遮蓋的部分便自然形成了圓環的效果，如上圖中的第二個圖形所示。
除了上述方法，我們還有一種辦法繪制圓環的效果。我們首先將畫筆Paint的style設置為STROKE模式，表示畫筆處於畫線條模式，而非填充模式。然後為了讓圓環比較明顯有一定的寬度，我們需要調用Paint的setStrokeWidth方法設置線寬。最後調用drawCircle方法繪制出寬度比較大的圓的輪廓線，也就形成了圓環效果，如上圖中的最後一個圖形所示。此處需要說明的是，當我們用STROKE模式畫圓時，輪廓線是以實際圓的邊界為分界線分別向內向外擴充1/2的線寬的距離，比如圓的半徑是100，線寬是20，那麼在STROKE模式下繪制出的圓環效果相當於半徑為110的大圓和半徑為90的小圓形成的效果，100 + 20 / 2 = 110, 100 - 20/2 = 90。
Canvas中提供了drawOval方法繪制橢圓，其使用代碼如下所示：
private void drawOval(Canvas canvas){
int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
float quarter = canvasHeight / 4;
float left = 10 * density;
float top = 0;
float right = canvasWidth - left;
float bottom= quarter;
RectF rectF = new RectF(left, top, right, bottom);
//繪制橢圓形輪廓線
paint.setStyle(Paint.Style.STROKE);//設置畫筆為畫線條模式
paint.setStrokeWidth(2 * density);//設置線寬
paint.setColor(0xff8bc5ba);//設置線條顏色
canvas.translate(0, quarter / 4);
canvas.drawOval(rectF, paint);
//繪制橢圓形填充面
paint.setStyle(Paint.Style.FILL);//設置畫筆為填充模式
canvas.translate(0, (quarter + quarter / 4));
canvas.drawOval(rectF, paint);
//畫兩個橢圓，形成輪廓線和填充色不同的效果
canvas.translate(0, (quarter + quarter / 4));
//1. 首先繪制填充色
paint.setStyle(Paint.Style.FILL);//設置畫筆為填充模式
canvas.drawOval(rectF, paint);//繪制橢圓形的填充效果
//2. 將線條顏色設置為藍色，繪制輪廓線
paint.setStyle(Paint.Style.STROKE);//設置畫筆為線條模式
paint.setColor(0xff0000ff);//設置填充色為藍色
canvas.drawOval(rectF, paint);//設置橢圓的輪廓線
}
其界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582354.png "\")
下面對以上代碼進行說明：
其方法簽名是public void drawOval (RectF oval, Paint paint),RectF有四個字段，分別是left、top、right、bottom，
這四個值對應了橢圓的左、上、右、下四個點到相應坐標軸的距離，具體來說，left和right表示橢圓的最左側的點和最右側的點到繪圖坐標系的y軸的距離，top和bottom表示橢圓的最頂部的點和最底部的點到繪圖坐標系的x軸的距離，這四個值就決定了橢圓的形狀，right與left的差值即為橢圓的長軸，bottom與top的差值即為橢圓的短軸，如下圖所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582494.png "\")
通過Paint的setStyle方法將畫筆的style設置成STROKE，即畫線條模式，這種情況下，用畫筆畫出來的是橢圓的輪廓線，而非填充面，如上圖中的第一個圖形所示。
當將畫筆Paint的style設置為FILL時，即填充模式，這種情況下，用畫筆畫出來的是橢圓的填充面，如上圖中的第二個圖形所示。
如果我們想繪制帶有其他顏色輪廓線的橢圓面，我們需要繪制兩個橢圓。首先以FILL模式畫一個橢圓的填充面，然後更改畫筆顏色，以STROKE模式畫橢圓的輪廓線，如上圖中的最後一個圖形所示。這樣從外觀上看，好像是橢圓面與橢圓的輪廓線顏色不同。
Canvas中提供了drawArc方法用於繪制弧，這裡的弧指兩種：弧面和弧線，弧面即用弧圍成的填充面，弧線即為弧面的輪廓線。其使用代碼如下所示：
private void drawArc(Canvas canvas){
int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
int count = 5;
float ovalHeight = canvasHeight / (count + 1);
float left = 10 * density;
float top = 0;
float right = canvasWidth - left;
float bottom= ovalHeight;
RectF rectF = new RectF(left, top, right, bottom);
paint.setStrokeWidth(2 * density);//設置線寬
paint.setColor(0xff8bc5ba);//設置顏色
paint.setStyle(Paint.Style.FILL);//默認設置畫筆為填充模式
//繪制用drawArc繪制完整的橢圓
canvas.translate(0, ovalHeight / count);
canvas.drawArc(rectF, 0, 360, true, paint);
//繪制橢圓的四分之一,起點是鐘表的3點位置，從3點繪制到6點的位置
canvas.translate(0, (ovalHeight + ovalHeight / count));
canvas.drawArc(rectF, 0, 90, true, paint);
//繪制橢圓的四分之一,將useCenter設置為false
canvas.translate(0, (ovalHeight + ovalHeight / count));
canvas.drawArc(rectF, 0, 90, false, paint);
//繪制橢圓的四分之一，只繪制輪廓線
paint.setStyle(Paint.Style.STROKE);//設置畫筆為線條模式
canvas.translate(0, (ovalHeight + ovalHeight / count));
canvas.drawArc(rectF, 0, 90, true, paint);
//繪制帶有輪廓線的橢圓的四分之一
//1. 先繪制橢圓的填充部分
paint.setStyle(Paint.Style.FILL);//設置畫筆為填充模式
canvas.translate(0, (ovalHeight + ovalHeight / count));
canvas.drawArc(rectF, 0, 90, true, paint);
//2. 再繪制橢圓的輪廓線部分
paint.setStyle(Paint.Style.STROKE);//設置畫筆為線條模式
paint.setColor(0xff0000ff);//設置輪廓線條為藍色
canvas.drawArc(rectF, 0, 90, true, paint);
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582477.png "\")
下面對以上代碼進行說明：
用drawArc畫的弧指的是橢圓弧，即橢圓的一部分。當然，如果橢圓的長軸和和短軸相等，這時候我們就可以用drawArc方法繪制圓弧。其方法簽名是：
public void drawArc (RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)
在代碼中我們一開始設置的Paint的style為FILL，即填充模式。通過上面的描述我們知道，drawOval方法可以看做是drawArc方法的一種特例。如果在drawArc方法中sweepAngle為360，無論startAngle為多少，drawArc都會繪制一個橢圓，如上圖中第一個圖形，我們用canvas.drawArc(rectF, 0, 360, true, paint)繪制了一個完整的橢圓，就像用drawOval畫出的那樣。
當我們調用方法canvas.drawArc(rectF, 0, 90, true, paint)時， 我們指定了起始角度為0，然後順時針繪制90度，即我們會繪制從3點到6點這90度的弧，如上圖中第二個圖形所示，我們繪制了一個橢圓的右下角的四分之一的弧面，需要注意的是我們此處設置的useCenter為true，所以弧上的起點（3點位置）和終點（6點位置）都和橢圓的中心連接了形成了。
當我們調用方法canvas.drawArc(rectF, 0, 90, false, paint)時，我們還是繪制橢圓右下角的弧面，不過這次我們將useCenter設置成了false，如上圖中的第三個圖形所示，弧上的起點（3點位置）和終點（6點位置）直接相連閉合了，而沒有經過橢圓的中心點。
上面介紹到的繪圖都是在畫筆Paint處於FILL狀態下繪制的。我們可以通過paint.setStyle(Paint.Style.STROKE)方法將畫筆的style改為STROKE，即繪制線條模式。然後我們再次執行canvas.drawArc(rectF, 0, 90, true, paint)，初始角度為0，掃過90度的區域，useCenter為true，繪制的效果見上圖中第四個圖形，此時我們只繪制了橢圓的輪廓線。需要注意的，由於Paint默認的線寬為0，所以在繪制之前要確保掉用過Paint.setStrokeWidth()方法以設置畫筆的線寬。
如果我們想繪制出帶有其他顏色輪廓線的弧面時，該怎麼辦呢？我們可以分兩步完成：首先，將畫筆Paint的style設置為FILL模式，通過drawArc方法繪制出弧面。然後，將畫筆Paint的style設置為STROKE模式，並通過paint的setColor()方法改變畫筆的顏色，最後drawArc方法繪制出弧線。這樣我們就能繪制出帶有其他顏色輪廓線的弧面了，如上圖中最後一個圖形所示。
Canvas通過drawPath方法可以繪制Path。那Path是什麼呢？Path致以過來是路徑的意思，在Android中，Path是一種線條的組合圖形，其可以由直線、二次曲線、三次曲線、橢圓的弧等組成。Path既可以畫線條，也可以畫填充面。其使用代碼如下所示：
private void drawPath(Canvas canvas){
int canvasWidth = canvas.getWidth();
int deltaX = canvasWidth / 4;
int deltaY = (int)(deltaX * 0.75);
paint.setColor(0xff8bc5ba);//設置畫筆顏色
paint.setStrokeWidth(4);//設置線寬
/*--------------------------用Path畫填充面-----------------------------*/
paint.setStyle(Paint.Style.FILL);//設置畫筆為填充模式
Path path = new Path();
//向Path中加入Arc
RectF arcRecF = new RectF(0, 0, deltaX, deltaY);
path.addArc(arcRecF, 0, 135);
//向Path中加入Oval
RectF ovalRecF = new RectF(deltaX, 0, deltaX * 2, deltaY);
path.addOval(ovalRecF, Path.Direction.CCW);
//向Path中添加Circle
path.addCircle((float)(deltaX * 2.5), deltaY / 2, deltaY / 2, Path.Direction.CCW);
//向Path中添加Rect
RectF rectF = new RectF(deltaX * 3, 0, deltaX * 4, deltaY);
path.addRect(rectF, Path.Direction.CCW);
canvas.drawPath(path, paint);
/*--------------------------用Path畫線--------------------------------*/
paint.setStyle(Paint.Style.STROKE);//設置畫筆為線條模式
canvas.translate(0, deltaY * 2);
Path path2 = path;
canvas.drawPath(path2, paint);
/*-----------------使用lineTo、arcTo、quadTo、cubicTo畫線--------------*/
paint.setStyle(Paint.Style.STROKE);//設置畫筆為線條模式
canvas.translate(0, deltaY * 2);
Path path3 = new Path();
//用pointList記錄不同的path的各處的連接點
List pointList = new ArrayList();
//1. 第一部分，繪制線段
path3.moveTo(0, 0);
path3.lineTo(deltaX / 2, 0);//繪制線段
pointList.add(new Point(0, 0));
pointList.add(new Point(deltaX / 2, 0));
//2. 第二部分，繪制橢圓右上角的四分之一的弧線
RectF arcRecF1 = new RectF(0, 0, deltaX, deltaY);
path3.arcTo(arcRecF1, 270, 90);//繪制圓弧
pointList.add(new Point(deltaX, deltaY / 2));
//3. 第三部分，繪制橢圓左下角的四分之一的弧線
//注意，我們此處調用了path的moveTo方法，將畫筆的移動到我們下一處要繪制arc的起點上
path3.moveTo(deltaX * 1.5f, deltaY);
RectF arcRecF2 = new RectF(deltaX, 0, deltaX * 2, deltaY);
path3.arcTo(arcRecF2, 90, 90);//繪制圓弧
pointList.add(new Point((int)(deltaX * 1.5), deltaY));
//4. 第四部分，繪制二階貝塞爾曲線
//二階貝塞爾曲線的起點就是當前畫筆的位置，然後需要添加一個控制點，以及一個終點
//再次通過調用path的moveTo方法，移動畫筆
path3.moveTo(deltaX * 1.5f, deltaY);
//繪制二階貝塞爾曲線
path3.quadTo(deltaX * 2, 0, deltaX * 2.5f, deltaY / 2);
pointList.add(new Point((int)(deltaX * 2.5), deltaY / 2));
//5. 第五部分，繪制三階貝塞爾曲線，三階貝塞爾曲線的起點也是當前畫筆的位置
//其需要兩個控制點，即比二階貝賽爾曲線多一個控制點，最後也需要一個終點
//再次通過調用path的moveTo方法，移動畫筆
path3.moveTo(deltaX * 2.5f, deltaY / 2);
//繪制三階貝塞爾曲線
path3.cubicTo(deltaX * 3, 0, deltaX * 3.5f, 0, deltaX * 4, deltaY);
pointList.add(new Point(deltaX * 4, deltaY));
//Path准備就緒後，真正將Path繪制到Canvas上
canvas.drawPath(path3, paint);
//最後繪制Path的連接點，方便我們大家對比觀察
paint.setStrokeWidth(10);//將點的strokeWidth要設置的比畫path時要大
paint.setStrokeCap(Paint.Cap.ROUND);//將點設置為圓點狀
paint.setColor(0xff0000ff);//設置圓點為藍色
for(Point p : pointList){
//遍歷pointList，繪制連接點
canvas.drawPoint(p.x, p.y, paint);
}
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582436.png "\")
下面對以上代碼進行說明：
Canvas的drawPath()方法接收Path和Paint兩個參數。當Paint的style是FILL時，我們可以用darwPath來畫填充面。Path類提供了addArc、addOval、addCircle、addRect等方法，可以通過這些方法可以向Path添加各種閉合圖形，Path甚至還提供了addPath方法讓我們將一個Path對象添加到另一個Path對象中作為其一部分。當我們通過Path的addXXX方法向Path中添加了各種圖形後，我們就可以調用canvas.drawPath(path, paint)繪制出Path了，如上圖中第一行中的幾個圖形所示。
我們可以通過調用Paint的setStyle()方法將畫筆Paint設置為STROKE，即線條模式， 然後我們再次執行canvas.darwPath()方法繪制同一個Path對象，我們這次繪制的就只是Path的輪廓線了，如上圖中第二行中的幾個圖形所示。
Path對象還有很多xxTo方法，比如lineTo、arcTo、quadTo、cubicTo等，通過這些方法，我們可以方便的從畫筆位置繪制到指定坐標的連續線條，如上圖中最後一行的幾個線狀圖形所示。我們用了lineTo、arcTo、quadTo、cubicTo這四種方法畫了五段線條，下面會解釋，並且單獨通過調用drawPoint畫出了每段線條的兩個端點，方便大家觀察。
moveTo方法用於設置下一個線條的起始點，可以認為是移動了畫筆,但說移動畫筆不嚴格，後面會解釋，此處大家暫且這麼理解。
lineTo的方法簽名是public void lineTo (float x, float y)，Path的lineTo方法會從當前畫筆的位置到我們指定的坐標構建一條線段，然後將其添加到Path對象中，如上圖中最後一行圖形中的第一條線段所示。
arcTo的方法簽名是public void arcTo (RectF oval, float startAngle, float sweepAngle)，oval、startAngle與sweepAngle的參數與之前提到的darwArc方法對應的形參意義相同，在此不再贅述。Path的arcTo方法會構建一條弧線並添加到Path對象中，如上圖中最後一行圖形中的第二條和第三條線狀圖形所示，這兩條弧線都是通過Path的arcTo方法添加的。
quadTo是用來畫二階貝塞爾曲線的，即拋物線，其方法簽名是public void quadTo (float x1, float y1, float x2, float y2)，如果對貝塞爾曲線的相關概念不了解，推薦大家讀一下博文《貝塞爾曲線初探》 。下面借用該博文中的一張圖說一下二階貝塞爾曲線：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582412.gif "\")
二階貝塞爾曲線的繪制一共需要三個點，一個起點，一個終點，還要有一個中間的控制點。我們畫筆的位置就相當於上圖中P0的位置，quadTo中的前兩個參數x1和y1指定了控制點P1的坐標，後面兩個參數x2和y2指定了終點P2的坐標。上圖中最後一行的第四個線狀圖形就是用quadTo繪制的二階貝塞爾曲線。
cubicTo跟quadTo類似，不過是用來畫三階貝塞爾曲線的，其方法簽名是public void cubicTo (float x1, float y1, float x2, float y2, float x3, float y3)。我們還是借用一下上述博文《貝塞爾曲線初探》中的另一張圖片來解釋一下三階貝塞爾曲線：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582589.gif "\")
三階貝塞爾曲線的繪制需要四個點，一個起點，一個終點，以及兩個中間的控制點，也就是說它比二階貝塞爾曲線要多一個控制點。我們畫筆的位置就相當於上圖中P0的位置，cubicTo中的前兩個參數x1和y1指定了第一個控制點P1的坐標，參數x2和y2指定了第二個控制點P2的坐標，最後兩個參數x3和y3指定了終點P3的坐標。上圖中最後一行的最後一個線狀圖形就是用cubicTo繪制的三階貝塞爾曲線。
上面提到Path的moveTo方法移動了畫筆的位置，這樣說不准確，因為Path和Paint沒有任何關系，准確的說法是移動了Path的當前點，當我們調用lineTo、arcTo、quadTo、cubicTo等方法時，首先要從當前點開始繪制。對於lineTo、quadTo、cubicTo這三個方法來說，Path的當前點作為了這三個方法繪制的線條中的起始點，但是對於arcTo方法來說卻不同。當我們調用arcTo方法時，首先會從Path的當前點畫一條直線到我們所畫弧的起始點，所以在使用Path的arcTo方法前要注意通過調用Path的moveTo方法使當前點與所畫弧的起點重合，否則有可能你就會看到多了一條當前點到弧的起點的線段。moveTo可以移動當前點，當調用了lineTo、arcTo、quadTo、cubicTo等方法時，當前點也會移動，當前點就變成了所繪制的線條的最後一個點。
上面提到了moveTo、lineTo、arcTo、quadTo、cubicTo的方法中傳入的坐標都是繪圖坐標系中的坐標，即繪圖坐標系中的絕對坐標。其實我們可以用相對坐標調用這些類型功能的方法。Path因此提供了對應的rMoveTo、rLineTo、rQuadTo、rCubicTo方法，其形參列表與對應的方法相同，只不過裡面傳入的坐標不是相對於當前點的相對坐標，即傳入的坐標是相對於當前點的偏移值。
lineTo、arcTo、quadTo、cubicTo等方法只是向Path中添加相應的線條，只有執行了canvas.drawPath(path3, paint)方法時，我們才能將Path繪制到Canvas上。
Canvas中提供了drawBitmap方法用於繪制Bitmap，其使用代碼如下所示：
private void drawBitmap(Canvas canvas){
//如果bitmap不存在，那麼就不執行下面的繪制代碼
if(bitmap == null){
return;
}
//直接完全繪制Bitmap
canvas.drawBitmap(bitmap, 0, 0, paint);
//繪制Bitmap的一部分，並對其拉伸
//srcRect定義了要繪制Bitmap的哪一部分
Rect srcRect = new Rect();
srcRect.left = 0;
srcRect.right = bitmap.getWidth();
srcRect.top = 0;
srcRect.bottom = (int)(0.33 * bitmap.getHeight());
float radio = (float)(srcRect.bottom - srcRect.top) / bitmap.getWidth();
//dstRecF定義了要將繪制的Bitmap拉伸到哪裡
RectF dstRecF = new RectF();
dstRecF.left = 0;
dstRecF.right = canvas.getWidth();
dstRecF.top = bitmap.getHeight();
float dstHeight = (dstRecF.right - dstRecF.left) * radio;
dstRecF.bottom = dstRecF.top + dstHeight;
canvas.drawBitmap(bitmap, srcRect, dstRecF, paint);
}
界面如下所示：
![這裡寫圖片描述](https://www.android5.online/Android/UploadFiles_5356/201702/2017022313582549.png "\")
我在res/drawable目錄下放置了一張android的圖片，下面對上面的代碼進行說明：
Canvas的drawBitmap有多個重載方法，最簡單的方法簽名是：
public void drawBitmap (Bitmap bitmap, float left, float top, Paint paint)
該方法除了傳入bitmap對象外，還需要傳入left和top，left和top組成了一個坐標，決定了在Canvas中從哪個地方繪制Bitmap。在我們的代碼中，left和top都設置為0，所以我們就在Canvas的左上角繪制了bitmap。
drawBitmap還有一個比較實用的方法，其方法簽名是：
public void drawBitmap (Bitmap bitmap, Rect src, Rect dst, Paint paint)
該方法有兩個功能：1.只繪制原有bitmap對象的一部分，2.還可以將要繪制的bitmap縮放到指定的區域。
只繪制原有bitmap對象的一部分
我們知道Bitmap是一個矩形，其是有寬度和高度的，也就說以bitmap對象本身作為坐標系（原點在bitmap左上角），我們可以構建一個Rect對象，如果滿足left為0，top為0，right為bitmap的寬度，bottom為bitmap的高度，那麼就說名我們要繪制整個Bitmap。但是有時候我們只想繪制Bitmap的一部分，例如我們上面的圖中所示，我們想只繪制Android圖像的頭部區域怎麼辦呢？辦法是我們構建一個Rect對象，定義我們要繪制Bitmap的哪些部位。
比如我們通過代碼srcRect.bottom = (int)(0.33 * bitmap.getHeight())指定了我們只繪制bitmap對象頭部1/3的位置，即Android圖像的頭部，這樣我們用該指定的srcRect繪制bitmap時只繪制了其頭部位置。需要特別注意的是，srcRect中left、top、right、bottom的值都是以Bitmap本身的局部坐標系為基礎的。
將要繪制的bitmap縮放到指定的區域
有時候我們需要將原有的bitmap進行放大或縮小，如上圖所示，我們將原有圖片放大了，這怎麼做呢？我們需要指定RectF類型的參數dstRectF，以便告訴Android將srcRect中定義的bitmap縮放到哪裡。即Android會將srcRect中定義的bitmap縮放到dstRectF區域范圍內。需要注意的是，此處的dstRecF是繪圖坐標系中的坐標，不是Bitmap本身的局部坐標系。我們在代碼中保證了dstRecF的長寬比與srcRect中的長寬比相同，這樣不會導致圖片長寬比例變形，效果見上圖中的第二個放大的圖形。
此處有一點需要說明，在繪圖結束退出Activity的時候，我們需要調用bitmap的recyle()方法，防止內存洩露，本程序在onDestroy()方法中執行了該方法。
Canvas通過drawXXX等一些列的繪圖方法決定了要繪制的圖形的外形，我們可以通過自由組合繪制出我們想要的效果。drawXXX方法中的坐標都是基於當前繪圖坐標系的坐標，而非Canvas坐標系，默認情況下二者重合。通過調用translate、rotate、scale等方法可以對繪圖坐標系進行變換。
畫筆Paint控制著所繪制的圖形的具體外觀，Paint默認的字體大小為12px，在繪制文本時我們往往要考慮密度density設置合適的字體大小。畫筆的默認顏色為黑色，默認的style為FILL，默認的cap為BUTT，默認的線寬為0，參見下圖所示：
在畫面狀的圖形時，如果Paint的style是FILL，那麼繪制的就是填充面；如果是STROKE，那麼繪制的就是輪廓線。
Android SQLite詳解及示例代碼
在Android中使用SQLite數據庫的入門指南，打算分下面幾部分與大家一起分享， 1、什麼是SQLite 2、Android中使用SQLite一、什麼是SQLiteS
Android實現底部導航欄功能（選項卡）
現在很多android的應用都采用底部導航欄的功能，這樣可以使得用戶在使用過程中隨意切換不同的頁面，現在我采用TabHost組件來自定義一個底部的導航欄的功能。我們先看下
Android三步顯示gif動態圖片
今天給大家帶來一個顯示gif動態圖片的類庫，使用方法很簡單，只需三步。 1.把GifView.jar加入你的項目。 2.在布局xml中這樣寫： 3.在Activity中
android產品研發（十四）--)App升級與更新
上一篇文章中我們講解了android app中的輪訓操作，講解的內容主要包括：我們在App中使用輪訓操作的情景，作用以及實現方式等。一般而言我們使用輪訓操作都是通過定時任
