關於Android中圖片大小、內存占用與drawable文件夾關系的研究與分析

編輯:關於Android編程

從上一篇文章《Android屏幕適配全攻略》寫完之後,經常會有朋友問我這個問題:“能不能一個App只提供一套切圖適應所有的分辨率呢?”我覺得有必要寫一篇文章來研究一下這個問題,所以就有了這篇文章。

研究內容 研究方法 測試環境 研究過程 結果分析 結論 另外一個難以解釋的問題

研究內容

本篇內容主要探討以下場景:同一張圖片,放置在不同的drawable文件夾,在同一設備上運行,對圖片大小及內存占用有什麼影響。

研究方法

控制變量法 分析法

測試環境

采用錘子T1手機(1080*1960,xxhdpi)進行測試

對於內存的查看,使用AS自帶的內存查看工具。

圖片大小使用如下代碼獲取

 private void printBitmapSize(ImageView imageView) {
        Drawable drawable = imageView.getDrawable();
        if (drawable != null) {
            BitmapDrawable bitmapDrawable = (BitmapDrawable) drawable;
            Bitmap bitmap = bitmapDrawable.getBitmap();
            Log.d(TAG,  width =  + bitmap.getWidth() +  height =  + bitmap.getHeight());
        } else {
            Log.d(TAG, Drawable is null !);
        }
    }

研究過程

下面將給出測試的過程的截圖,然後進行分析和總結

下面的測試使用的是一張720*1280分辨率的png圖片,32位色,占用硬盤大小為77.11k

title=

下面給出測試工程代碼,非常簡單

主界面

public class MainActivity extends AppCompatActivity {

    private static final String TAG = MainActivity;

    private ImageView img;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        img = (ImageView) findViewById(R.id.img);
    }

    @Override
    public void onWindowFocusChanged(boolean hasFocus) {
        super.onWindowFocusChanged(hasFocus);
        printBitmapSize(img);
    }

    private void printBitmapSize(ImageView imageView) {
        Drawable drawable = imageView.getDrawable();
        if (drawable != null) {
            BitmapDrawable bitmapDrawable = (BitmapDrawable) drawable;
            Bitmap bitmap = bitmapDrawable.getBitmap();
            Log.d(TAG,  width =  + bitmap.getWidth() +  height =  + bitmap.getHeight());
        } else {
            Log.d(TAG, Drawable is null !);
        }
    }

}

布局界面






在不設置圖片的情況下,App占用內存8.31M

title=

以下為測試部分

把圖片放置在drawable文件夾下,圖片大小為2160 * 3840,內存占用39.88M

title=

把圖片放置在drawable-mdpi文件夾下,圖片大小為2160 * 3840,內存占用39.84M

title=

把圖片放置在drawable-hdpi文件夾下,圖片大小為1440 * 2560,內存占用22.26M

title=

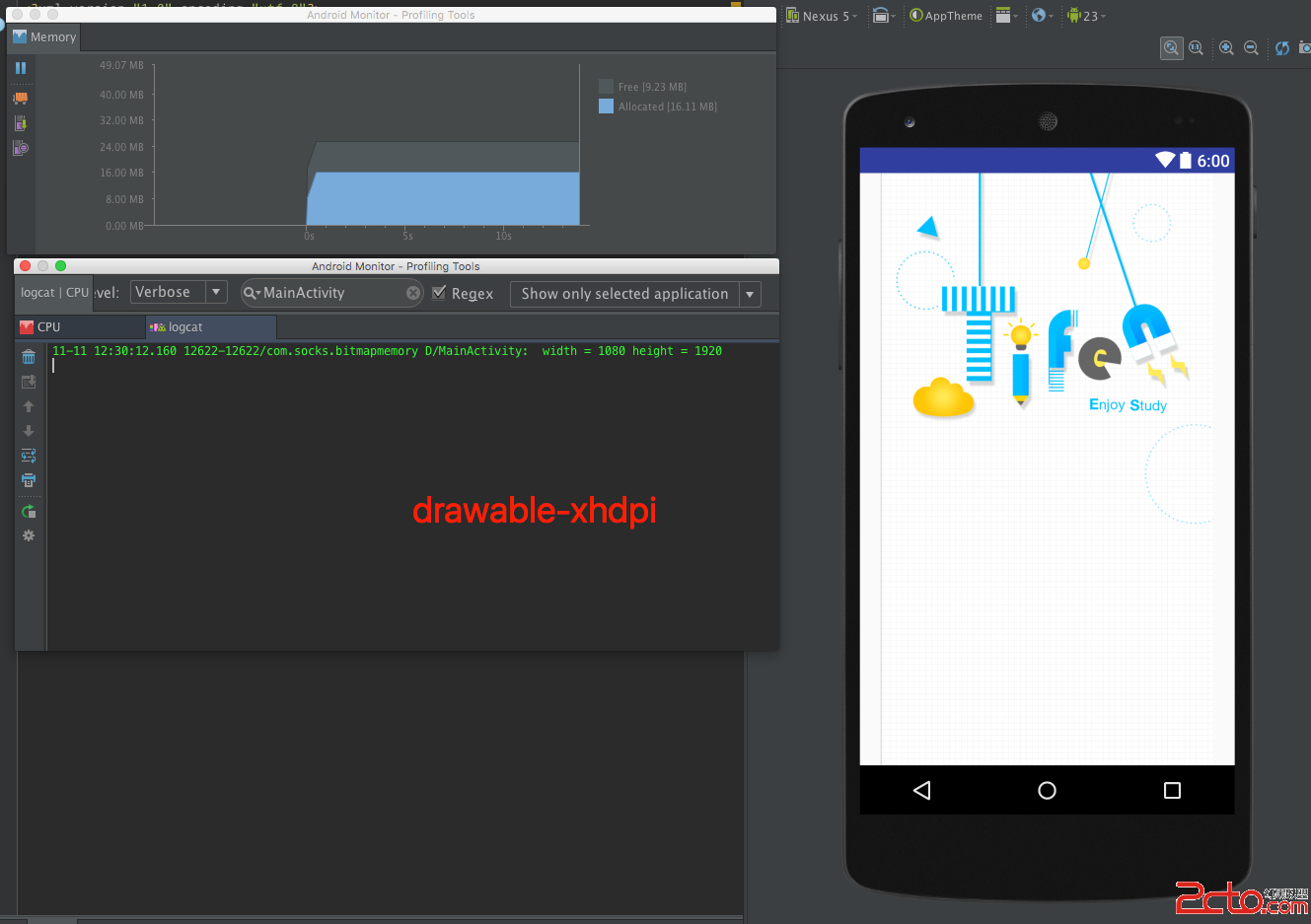

把圖片放置在drawable-xhdpi文件夾下,圖片大小為1080 * 1920,內存占用16.11M

title=

把圖片放置在drawable-xxhdpi文件夾下,圖片大小為720 * 1280,內存占用11.86M

title=

把圖片放置在drawable-xxxhdpi文件夾下,圖片大小為540 * 960,內存占用10.29M

title=

結果分析

從上面的測試結果,我們可以得出如下結論:

同一張圖片,放在不同目錄下,會生成不同大小的Bitmap Bitmap的長度和寬度越大,占用的內存就越大 圖片在硬盤上占用的大小,與在內存中占用的大小完全不一樣

下面我會對上面幾個問題一一解釋。

我們以放在drawable文件夾下面的圖片為例,加載到內存之後,2160*3840大小的Bitmap占用的內存為

2160 * 3840 * 4 = 3317,7600 byte = 3,2400kb = 31.640625 M

所以drawable文件夾下的App內存占用 = 原始內存8.31M+圖片內存31.64M= 39.95M ,與實際內存占用39.88M存在0.1755%的誤差,在誤差范圍之內。

先簡單解釋一下上面的計算公式,長*寬是圖片的像素總數,乘以4則是因為一個像素占用A、R、G、B四個通道,每個通道占用8位,所以描述一個像素需要32位即4個字節。

一個顏色通道需要8位描述,2^8=256,所以每個顏色通道就有256種狀態。如果把彩色圖轉化成灰階圖的話,也有256種狀態分割從白色到黑色之間的過渡顏色。

當然,也並不是所有格式的圖片每個像素占用4字節,這和圖片在加載時設置的Bitmap.Config有關,默認的是Bitmap.Config.ARGB_8888,其他類型如下:

Bitmap.Config.ALPHA_8 此時圖片只有alpha值,沒有RGB值,
一1個像素占用一個字節 Bitmap.Config.ARGB_4444 一個像素占用2個字節,alpha(A)值,Red(R)值,Green(G)值,Blue(B)值各占4個bites共16bites,即2個字節 Bitmap.Config.ARGB_8888 一個像素占用4個字節,alpha(A)值,Red(R)值,Green(G)值,Blue(B)值各占8個bites,共32bites,即4個字節。這是一種高質量的圖片格式,在電腦上普通采用。它也是Android手機上一個Bitmap的默認格式。 Bitmap.Config.RGB_565 一個像素占用2個字節,沒有alpha(A)值,即不支持透明和半透明,Red(R)值占5個bites ,Green(G)值占6個bites ,Blue(B)值占5個bites,共16bites,即2個字節。對於沒有透明和半透明顏色的圖片來說,該格式的圖片能夠達到比較的呈現效果,相對於ARGB_8888來說也能減少一半的內存開銷。因此它是一個不錯的選擇。

那麼為啥在硬盤上存儲只需要77.11k,放到內存裡面就需要30多M呢?

因為這根本不是一回事呀~

存放在硬盤上的圖片文件,會根據各自的壓縮規則進行壓縮,比如Jpeg這種有損壓縮的圖片格式,最常使用可變字長編碼的哈弗曼編碼,會使用哈弗曼樹,也就是最優二叉樹,根據某些數據出現的頻率對數據段編碼,從而減少占用的硬盤大小。

比如說“10111”這個序列在圖片的二進制數據中出現的概率最大,那我們可以用“01”來代替這一段數據,原來5位的數據,用2位就可以表示了,這就是壓縮率60%。當然這只是打個比方,在實際操作中需要考慮“異前綴原則”等編碼的基本原則。

而如果把圖像讀取到內存中就不一樣了,因為我們需要每一個像素都能在屏幕上顯示,所以會把每個像素點都加載至內存中,不會對相同像素進行壓縮或者是替換,所以你也應該能明白前面提到的Bitmap占用內存大小的計算公式的由來了。

說到這裡,其實後兩個結論已經解釋清楚了,那麼為什麼“同一張圖片,放在不同目錄下,會生成不同大小的Bitmap”呢?

如果你真的看懂了我之前寫的文章,那麼這個問題應該不算問題。

我的測試設備為錘子T1,1080*1960,xxhdpi,所以說,如果把這張放置在xxhdpi的話,應該不會對圖像進行放縮,也就是原始大小,所以我們在前面得到drawable-xxhdpi文件夾下,圖片大小為720 * 1280是完全可以理解的,就是圖片本身的大小。

當圖片放置在drawable-hdpi中時,圖片大小為1440 * 2560,長寬變為原來的兩倍,這是因為不同分辨率之間的倍數關系導致的,來一張圖

title=

我們可以很明顯的看到xxhdpi是hdpi的2倍,所以如果單獨放置在某個drawable文件夾,手機會自動根據當前的屏幕密度對圖片進行放縮。

比如上面,當把圖片放置在xxxhdpi裡面的時候,在xxhdpi的設備上,圖片長 = 720 * (3/4) = 540,圖片寬 = 1280 * (3/4) = 960,這與上面的測試結果是完全一致的。

至於為什麼在前面的測試中,drawable和drawable-mdpi是一樣的大小,是因為drawable-mdpi是系統默認的像素密度,其他像素密度都以它為基數,當只在drawable中存在圖片時,如果使用該圖片,那麼將按照drawable-mdpi的放縮比例進行放縮。

結論

從上面的測試我們可以得出以下幾個結論:

當圖片放置在不同drawable文件夾中,且只有這一張圖片時,運行設備會根據自身的屏幕密度,對圖片進行放縮,放縮比例符合前面圖上的規則 圖片文件的大小與在內存中占用的大小沒關系,內存中實際占用大小與圖片分辨率、像素顯示參數有關

所以,在一個App裡面使用一套UI理論上應該是沒有問題的,但是要注意

最好使用較高分辨率的切圖,並且放置在正確的drawable文件夾中,比如按照xxhdpi的分辨率進行切圖,放置在drawable-xxhdpi中 對於可以使用.9格式的圖片,最好使用.9,減少資源大小 如果有條件,最好提供多套UI切圖。如果只有一套切圖,系統需要對圖片進行壓縮,會進行大量運算,影響設備性能。同時,在某些情況下,系統對圖片的壓縮會可能會出現鋸齒,造成信息的丟失 如果是多套切圖的話,最好不要直接用工具按照比例放縮,這樣小圖標會丟失一些細節。當然,這部分是美工來做的,可以讓她參考這篇文章利用PS CS6的新功能保持ICON細節飽滿完美

思考一下,如果把一個本來應該放在drawable-xxhdpi裡面的圖片放在了drawable文件夾中會出現什麼問題呢?

在xxhdpi設備上,圖片會被放大3倍,圖片內存占用就會變為原來的9倍!

另外一個難以解釋的問題

我還試著將上面那張圖片放置在drawable-xxhdpi文件夾下,觀察在不同屏幕密度設備的表現

xxhdpi設備(T1),圖片大小為720 * 1280,內存占用 = 11.86M-8.31M= 3.55M

xxhdpi設備(N5) ,圖片大小為720 * 1280,內存占用 = 20.19M-16.82M = 3.37M

xxhdpi設備(魅族m351),圖片大小為720 * 1280,內存占用 = 20.17M-17.84M = 2.33M

xhdpi設備(華為g716-l070) 內存占用 = 7.72M-2.66M = 5.06M

hdpi設備(聯想A360e),圖片大小為360 * 640,內存占用 = 2.83M-2.96M = -0.7M

hdpi設備(酷派7269),圖片大小為320 * 568,內存占用 = 6.85M-2.78M = 4.07M

然後我就凌亂了,這是什麼玩意!除了俺的大錘子和原生的N5符合圖片內存計算公式,其他的設備都是什麼玩意!聯想手機的還是負值!不過我在模擬機上測試得到的也是類似的效果,這個測試與上面的應該是同一種情況,具體原因不得而已。

有知曉原因的可以告訴我,謝謝。
