編譯可在Android上運行的qemu user mode

前言

本文在Ubuntu 64位系統上對qemu項目進行交叉編譯，並且只編譯與qemu user mode有關的代碼。

下文中的”NDK”若無特殊說明均指”Android NDK”。

下文中”$NDK”表示的是NDK的根目錄。



步驟

1. 下載並安裝Android NDK

下載並安裝Android NDK的過程在這裡不做介紹。

2. 下載qemu

3. 設置NDK工具的環境變量

4. 編譯依賴庫

glib

編譯可在Android上運行的glib庫

libpng12

5. 創建pkg-config的軟鏈接

ln命令中的源路徑是pkg-config工具的源路徑。

如果不創建這個軟鏈接，當執行configure腳本時會報下面的錯誤：

6. 修改configure

添加arm的PIE支持

找到下面的代碼：

將”i386-Linux|x86_64-Linux|x32-Linux|i386-OpenBSD|x86_64-OpenBSD”更改為”i386-Linux|x86_64-Linux|x32-Linux|i386-OpenBSD|x86_64-OpenBSD|arm-Linux”。

如果不這麼做的後果，使用”readelf -S qemu-arm”查看編譯出來的qemu-arm可執行文件的段，可以發現所有在運行時可加載段的地址均以0x60000000為基址。

在configure中有這麼一段代碼：

如果textseg_addr”這個命令行選項，這個命令行選項指定text段的基址。在腳本的後面textseg_ldflags會被添加到ldflags中。

如果qemu-arm可加載段的基址為0x60000000，當qemu-arm在Android設備上運行時將會發生”Segmentation fault”

7. 運行configure



命令行解析

configure腳本會在終端輸出一些關鍵的信息，如：用什麼編譯器，flags等。



PKG_CONFIG_PATH

上面命令中的PKG_CONFIG_PATH="$SYSROOT/usr/lib/pkgconfig"是必要的，如果不設置這個宏，configure腳本輸出”CFLAGS”的內容見下：



關注”-I”後的路徑，首先說一下這個路徑是怎麼來的，configure腳本中有下面的代碼：



“glib_cflags=$pkg_config --cflags $i“語句會獲得glib的包含目錄，看這篇文章的人如果電腦上安裝有glib2.0可以通過這個命令進行查看輸出內容：pkg-config –cflags glib-2.0。然而這個路徑並不是我想要的，因為我現在是交叉編譯，目標是ARM，所以我在這裡將一個新的pkgconfig目錄路徑設置到PKG_CONFIG_PATH宏，輸入下面的命令查看輸出內容：



輸出內容：



會發現此時”-I”後的路徑有了改變。

注意：pkgconfig是一個目錄，在這個目錄中包含了步驟5中安裝的依賴庫的信息。



–target-list –cpu

–target-list arm-linux-user 意味著編譯出來的qemu程序用於user mode，可以執行arm指令，並且這個arm指令的可執行程序的執行環境基於linux系統。
–cpu=arm 意味著編譯出的qemu程序只能在arm機器上執行。



–disable-system –disable-bsd-user

–disable-system：不編譯system mode的代碼。
–disable-bsd-user：不編譯bsd user mode的代碼。



–cross-prefix

交叉編譯工具的前綴，在當前命令行中它的值為”arm-linux-androideabi-“，那麼configure腳本會去查找名為arm-linux-androideabi-gcc、arm-linux-androideabi-g++等工具。



–disable-tools

當命令行中有–disable-tools選項時，腳本中的禁用want_tools宏將被設置為”no”，這個宏默認為”yes”。當want_tools宏為”yes”時，會對tools宏進行設置，下面是與want_tools有關的設置tools宏的代碼：



configure腳本會將tools宏的內容寫入config-host.mak文件。



–disable-guest-agent

當沒有這個選項時，編譯會報下面的錯誤：

為PC編譯qemu項目沒有這個命令選項時不會報這個錯誤，然而lockf函數在Android上並不存在，所以為Android編譯qemu項目時會報這個錯誤。

編譯錯誤排除

ld: error: cannot find -lutil

將根目錄下的Makefile文件中下面的內容注釋：

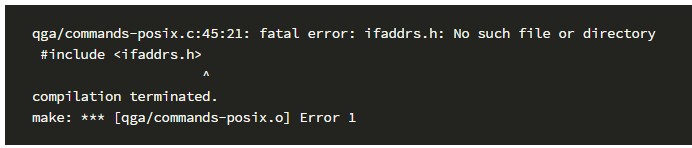

ifaddrs.h: No such file or directory

錯誤信息

修復辦法

將這個鏈接中的源文件都下載下來：android-ifaddrs，將下載下來的文件拷貝到qga/目錄下。然後找到qga/Makefile.objs文件，將”ifaddrs.o”插入”qga-obj-$(CONFIG_POSIX)”宏中。



mqueue.h: No such file or directory

錯誤信息

修復辦法

將”#include ”更改為”#include ”。



char __unused[128 - sizeof(target_sigset_t)];

錯誤信息

修復辦法

將__unused更改為_unused。



syscall.c:4108:9: error: dereferencing pointer to incomplete type

錯誤信息

修復辦法

將

改為



disas/arm-a64.cc:67: error: undefined reference to ‘__cxa_end_cleanup’

錯誤信息

解決辦法
在configure中找到下面的代碼：

將這些代碼注釋掉：

原因分析
目前在Android NDK中沒有64位版本的object。



syscall.c中找不到符號

錯誤信息



解決辦法

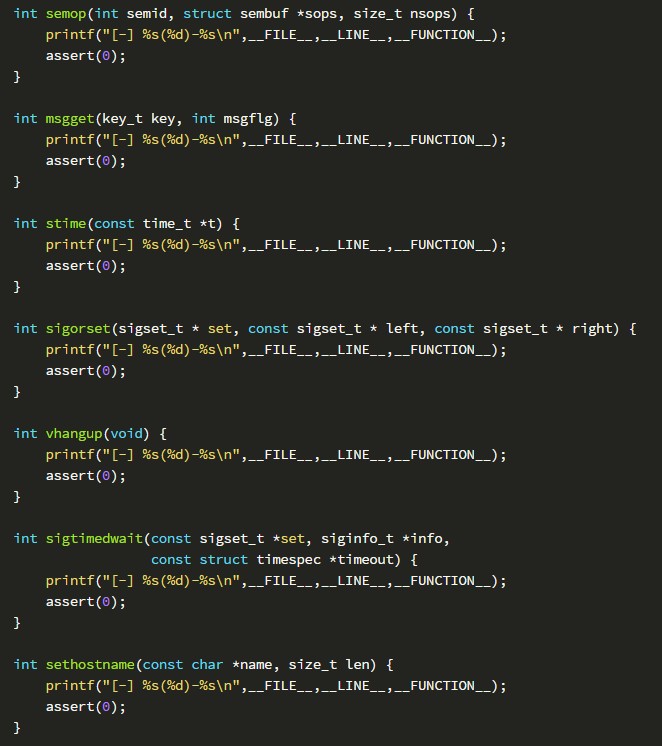

在syscall.c文件中寫下面的內容：



編譯清理命令

執行下面兩個命令：

make clean

make distclean



編譯debug版

調用configure腳本的命令行中添加”–enable-debug”命令選項。
