Android 貝塞爾曲線實現QQ拖拽清除效果

編輯：關於android開發

Android 貝塞爾曲線實現QQ拖拽清除效果


純屬好奇心驅動寫的一個學習性Demo，效果如下:
這裡寫圖片描述vc23tNa1xNK7zPWyu7nm1PK1xFBhdGijrLb41eK49tbQvOTP8sTazeTH+rXE0Ke5+9X9ysfSu8z1sbTI+7b7x/rP36Os1tC85NXiuPZQYXRoysfTycG9zPWxtMj7tvvH+s/fus3Bvcz11rHP39fps8mho7+0z8LNvKO6PGJyIC8+DQo8aW1nIGFsdD0="這裡寫圖片描述" src="http://www.bkjia.com/uploads/allimg/160407/0413013240-1.png" title="\" />
兩個帶圓弧的線就是由三點確認的一個貝塞爾曲線:
這裡寫圖片描述
在Android已經有提供畫貝塞爾曲線的接口，三個點傳進去，效果就出來了。
貝塞爾曲線是用三個或多個點來確定的一條曲線，它在圖形圖像學中有相當重要的地位，Path中也提供了一些方法來給我們模擬低階貝賽爾曲線。
本文的主要目的是學習貝塞爾曲線，看一下貝塞爾曲線的一下使用案例。

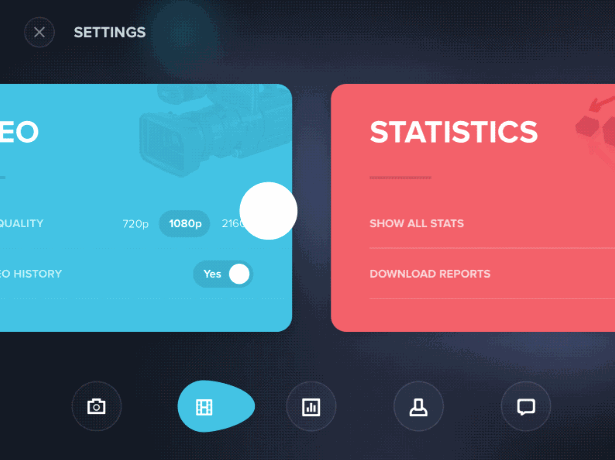

案例一：
這裡寫圖片描述
案例二：
這裡寫圖片描述
案例三：
這裡寫圖片描述
案例四：
這裡寫圖片描述
其實還有很多，還有QQ就是上面拖拽清除消息的氣泡。看了之後你會好奇是怎麼做的吧。

這裡不講背景，只講貝塞爾曲線的一些效果，先從維基百科上盜圖，看看不同數量的點上繪制貝塞爾曲線的效果。
兩個點，繪制出來就是直線，也就是所謂的一階貝塞爾曲線
這裡寫圖片描述
三個點，二階貝塞爾曲線：
這裡寫圖片描述
四個點，三階貝塞爾曲線：
這裡寫圖片描述
五個點，四階貝塞爾曲線：
這裡寫圖片描述
六個點，五階貝塞爾曲線：
這裡寫圖片描述

大家看到上面的圖，其實可以這麼理解，這也是參考網友的理解。不管是一階、二階、還是六階，他們都至少有兩個點，也就是起點和終點。先用橡皮筋把這兩個點連接好。而除了起點和終點之外的點都相當於對橡皮筋有吸引力的點，他們因為距離原因的不同，對橡皮筋產生不同程度的吸力，最終達到一個平衡狀態，所以橡皮筋往非起始點有所偏移，如下圖：
這裡寫圖片描述

在Android中提供了繪制一階、二階、三階的接口：
一階接口:

public void lineTo(float x, float y)

二階接口：

public void quadTo(float x1, float y1, float x2, float y2)

三階接口：

public void cubicTo(float x1, float y1, float x2, float y2,
                        float x3, float y3)

關於最上面的QQ拖拽清除效果，就是用的二階繪制的。

下面來簡要講解一下它的實現原理吧：

第一：那個99+消息是一個ImageView，它是根據OnTouch事件移動的，這個好理解。這是是通過在onTouch方法裡面不斷的setX()、setY()實現的。
第二：記錄起始位置p1（x1,y1），記錄手指拖拽位置p2(x2,y2)，有了這兩點我們就可以繪制直線了，但是我們這裡繪制的是帶有貝塞爾曲線的Path，所以重要工作是構造Path
第三：構造Path,如下圖:
這裡寫圖片描述
知道了上圖兩個黑點的坐標，並且知道綠色線的寬度Len，很好求出P1、P2、P3當中的點了，畫個坐標系，用三角函數就求出來了。當然這個寬度Len是根據兩個黑點之間的距離動態的去計算了，它與兩個黑點之間的距離成反比。構造Path的步驟是：
p1-p3-p2之間：貝塞爾曲線
p2-p5之間：直線
p5-p3-p4之間：貝塞爾曲線
p4-p1之間：直線
構造了這樣一個Path，然後用實心的畫筆就畫出效果來了。
當然，要完全達到要求還要加上邏輯控制了，代碼如下：

package rander.com.bezier.bezier;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PorterDuff;
import android.graphics.Rect;
import android.graphics.drawable.AnimationDrawable;
import android.os.Handler;
import android.os.Looper;
import android.util.AttributeSet;
import android.util.TypedValue;
import android.view.MotionEvent;
import android.view.View;
import android.widget.FrameLayout;
import android.widget.ImageView;
import android.widget.Toast;

import rander.com.bezier.R;

/**
 * Created by Rander.C on 16-4-3.
 */
public class QQDragtoClearView extends FrameLayout {
    /**
     * 最大拖拽長度
     */
    private final int DRAG_MAX_LEN = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 100, getResources().getDisplayMetrics());
    /**
     * 默認的紅點半徑大小
     */
    private final int DEFAULT_RADIUS = 40;
    /**
     * 消息數量背景，QQ裡面起始用的就是一個圖片，而不是在紅色背景上畫一個數量
     */
    private ImageView mIvMsgCountBg;
    /**
     * 拖拽清除的時候的動畫視圖
     */
    private ImageView mIvClearAnim;

    /**
     * 手觸摸的x，ｙ坐標
     */
    private float mTouchX;
    private float mTouchY;
    /**
     * 初始的x,y坐標，默認安放的位置
     */
    private float mStartX = 300;
    private float mStartY = 300;
    /**
     * 手觸摸的坐標和初始點坐標的中間位置
     * mCenterX = (mTouchX + mStartX)/2
     * mCenterY = (mTouchY + mStartY )/2
     * 這個是用來畫貝塞爾曲線的一個中轉點
     */
    private float mCenterX;
    private float mCenterY;
    private static final int TOUCH_SLOP = 10;

    /**
     * 畫貝塞爾曲線的畫筆
     */
    private Paint mPaint;
    /**
     * 畫貝塞爾曲線的Path
     */
    private Path mPath;

    /**
     * 是否被點中了
     */
    private boolean isTouch;

    /**
     * 默認的半徑大小
     */
    private int mRaduis = DEFAULT_RADIUS;

    /**
     * 判斷貝塞爾曲線是否斷掉了
     */
    private boolean isBroken = false;

    public QQDragtoClearView(Context context) {
        this(context, null);
    }

    public QQDragtoClearView(Context context, AttributeSet attrs) {
        this(context, attrs, -1);
    }

    public QQDragtoClearView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init();
    }

    /**
     * 初始化
     */
    private void init() {
        mPath = new Path();

        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setStyle(Paint.Style.FILL_AND_STROKE);
        mPaint.setStrokeWidth(2);
        mPaint.setColor(Color.RED);

        FrameLayout.LayoutParams params = new FrameLayout.LayoutParams(60, 60);
        mIvClearAnim = new ImageView(getContext());
        mIvClearAnim.setLayoutParams(params);
        mIvClearAnim.setImageResource(R.drawable.tip_anim);
        mIvClearAnim.setVisibility(INVISIBLE);

        mIvMsgCountBg = new ImageView(getContext());
        mIvMsgCountBg.setLayoutParams(params);
        mIvMsgCountBg.setImageResource(R.drawable.skin_tips_newmessage_ninetynine);
        mIvMsgCountBg.setVisibility(VISIBLE);

        addView(mIvClearAnim);
        addView(mIvMsgCountBg);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        mTouchX = (int) event.getX();
        mTouchY = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                //ACTION_DOWN的作用就是判斷觸摸的點
                Rect rect = new Rect();
                int[] location = new int[2];
                mIvMsgCountBg.getDrawingRect(rect);
                mIvMsgCountBg.getLocationOnScreen(location);
                rect.left = location[0];
                rect.top = location[1];
                rect.right = rect.right + location[0];
                rect.bottom = rect.bottom + location[1];
                if (rect.contains((int) event.getRawX(), (int) event.getRawY())) {
                    //如果isTouch為ture則表示開始繪制開始
                    isTouch = true;
                }
                break;
            case MotionEvent.ACTION_UP:
            case MotionEvent.ACTION_CANCEL:
                //當抬起的時候，先判斷是否斷開了，才會出發動畫，並且消息數量提示消失
                //如果沒有斷開，則回到原點
                if (isBroken) {
                    boolean isPositionNoChanged = false;
                    //如果彈起位置跟起始位置相差不大，則回到起始位置，不消失
                    if (Math.abs(mTouchX - mStartX) < TOUCH_SLOP && Math.abs(mTouchY - mStartY) < TOUCH_SLOP) {
                        isPositionNoChanged = true;
                    }

                    if (isPositionNoChanged) {
                        break;
                    } else {
                        mIvMsgCountBg.setVisibility(INVISIBLE);
                        mIvClearAnim.setVisibility(View.VISIBLE);
                        mIvClearAnim.setX(mTouchX - mIvClearAnim.getWidth() / 2);
                        mIvClearAnim.setY(mTouchY - mIvClearAnim.getHeight() / 2);
                        mIvClearAnim.setImageResource(R.drawable.tip_anim);

                        ((AnimationDrawable) mIvClearAnim.getDrawable()).stop();
                        ((AnimationDrawable) mIvClearAnim.getDrawable()).start();
                        mPath.reset();

                        new Handler().postDelayed(new Runnable() {
                            @Override
                            public void run() {
                                mIvMsgCountBg.setVisibility(VISIBLE);
                            }
                        }, 1200);
                    }
                    isBroken = false;
                }
                isTouch = false;
                mIvMsgCountBg.setX(mStartX - mIvMsgCountBg.getWidth() / 2);
                mIvMsgCountBg.setY(mStartY - mIvMsgCountBg.getHeight() / 2);
                break;
        }

        mCenterX = (mTouchX + mStartX) / 2;
        mCenterY = (mTouchY + mStartY) / 2;

        if (isTouch) {
            mIvMsgCountBg.setX(mTouchX - mIvMsgCountBg.getWidth() / 2);
            mIvMsgCountBg.setY(mTouchY - mIvMsgCountBg.getHeight() / 2);
        }
        invalidateView();
        return true;
    }

    public void invalidateView() {
        if (Looper.myLooper() == Looper.getMainLooper()) {
            invalidate();
        } else {
            postInvalidate();
        }
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        mIvClearAnim.setX(mStartX);
        mIvClearAnim.setY(mStartY);
        mIvMsgCountBg.setX(mStartX - mIvMsgCountBg.getWidth() / 2);
        mIvMsgCountBg.setY(mStartY - mIvMsgCountBg.getHeight() / 2);
        super.onLayout(changed, l, t, r, b);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //如果在touch中，且線沒有斷掉，則繼續繪制,會澤清楚畫布.
        if (isTouch && !isBroken) {
            checkDragLen();
            canvas.drawPath(mPath, mPaint);
            canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.OVERLAY);
            canvas.drawCircle(mStartX, mStartY, mRaduis, mPaint);
            canvas.drawCircle(mTouchX, mTouchY, mRaduis, mPaint);
        } else {
            //相當於清楚繪制信息
            canvas.drawCircle(mStartX, mStartY, 0, mPaint);
            canvas.drawCircle(mTouchX, mTouchY, 0, mPaint);
            canvas.drawLine(0, 0, 0, 0, mPaint);
            canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.OVERLAY);
        }
    }

    /**
     * 檢查拖拽長度是不是夠了，超過一定長度就斷開，不繪制了
     */
    private void checkDragLen() {
        int len = (int) Math.sqrt(Math.pow(mTouchX - mStartX, 2) + Math.pow(mTouchY - mStartY, 2));
        mRaduis = -len / 15 + DEFAULT_RADIUS;
        //如果長度超過最大長度,isBroken設置為true，在後續就不繪制path了
        if (len > DRAG_MAX_LEN) {
            isBroken = true;
            return;
        }

        //得到繪制貝塞爾曲線需要的四個點
        float offsetX = (float) (mRaduis * Math.sin(Math.atan((mTouchY - mStartY) / (mTouchX - mStartX))));
        float offsetY = (float) (mRaduis * Math.cos(Math.atan((mTouchY - mStartY) / (mTouchX - mStartX))));

        float x1 = mStartX - offsetX;
        float y1 = mStartY + offsetY;

        float x2 = mTouchX - offsetX;
        float y2 = mTouchY + offsetY;

        float x3 = mTouchX + offsetX;
        float y3 = mTouchY - offsetY;

        float x4 = mStartX + offsetX;
        float y4 = mStartY - offsetY;

        mPath.reset();
        mPath.moveTo(x1, y1);
        mPath.quadTo(mCenterX, mCenterY, x2, y2);
        mPath.lineTo(x3, y3);
        mPath.quadTo(mCenterX, mCenterY, x4, y4);
        mPath.lineTo(x1, y1);
    }
}

使用activity_main.xml

Activity

package rander.com.bezier;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}

效果就是上面的實線效果
