自定義View之繪圖篇（一）：基礎圖形的繪制

一、Paint與Canvas

繪圖需要兩個工具，筆和紙。這裡的 Paint相當於筆，而 Canvas相當於紙，不過需要注意的是 Canvas（畫布）無限大，沒有邊界，切記理解成只有屏幕大小。我這裡打個比方， Canvas是整個天空，而屏幕是通過窗戶看到的景色。

那麼我需要改變畫筆大小，粗細，顏色，透明度，字體樣式等都需要在 Paint裡面設置；同樣要畫出圓形，矩形，不規則形狀都是在 Canvas裡面操作的。

Paint

Paint的基本設置函數

mPaint.setAntiAlias(true) //設置是否抗鋸齒; mPaint.setStyle(Paint.Style.FILL_AND_STROKE); //設置填充樣式 mPaint.setColor(Color.GREEN);//設置畫筆顏色 mPaint.setStrokeWidth(2);//設置畫筆寬度 mPaint.setShadowLayer(10,15,15,Color.RED);//設置陰影

1 、setAntiAlias(true) 設置是否抗鋸齒

設置抗鋸齒會使圖像邊緣更清晰一些，鋸齒痕跡不會那麼明顯。

2、setStyle (Paint.Style style) 設置填充樣式

Paint.Style 類型：

Paint.Style.FILL_AND_STROKE 填充且描邊
Paint.Style.STROKE 描邊
Paint.Style.FILL 填充

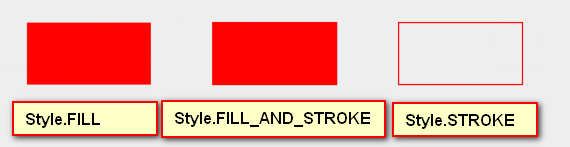

看下上面三種類型，這裡以矩形為例：

上圖可見，FILL與FILL_AND_STROKE效果上沒什麼區別。

3、setColor(@ColorInt int color) 設置畫筆顏色

這個方法比較簡單，這裡就不再累訴。

4、setStrokeWidth(float width) 設置畫筆寬度

這個方法也比較簡單，略。。。

5、setShadowLayer(float radius, float dx, float dy, int shadowColor) 設置陰影

先來看看參數代表的含義：

radius ： 表示陰影的傾斜度
dx ： 水平位移
dy : 垂直位移
shadowColor : 陰影顏色

看一個簡單的例子：

 paint.setShadowLayer(5,10,10,Color.parseColor("#abc133"));

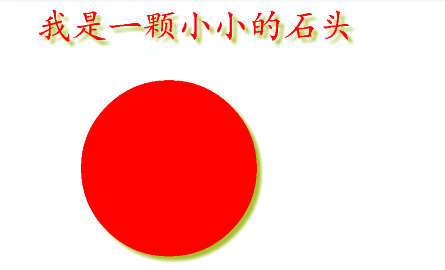

效果圖：





這裡你可能有疑問，為啥我自己演示了一篇卻看不到矩形，圓形等圖形的陰影，只能看到文本的陰影呢?那麼我們需要注意的是：這個方法不支持硬件加速，所以我們要測試時必須先關閉硬件加速。

那麼請加上setLayerType(LAYER_TYPE_SOFTWARE, null); 並且確保你的最小api8以上。

Canvas

畫布背景設置：

canvas.drawColor(Color.BLUE);
anvas.drawRGB(255, 255, 0);

這兩個功能一樣，都是用來設置背景顏色的。

我們只需要重寫onDraw(Canvas canvas)方法，就可以繪制你想要的圖形了。

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
         //繪制圖形
        }

二、基本幾何圖形繪制

1、畫直線

方法預覽：

drawLine(float startX, float startY, float stopX, float stopY,
            @NonNull Paint paint)

參數：

startX ： 開始點X坐標
startY ： 開始點Y坐標
stopX ： 結束點X坐標
stopY ： 結束點Y坐標

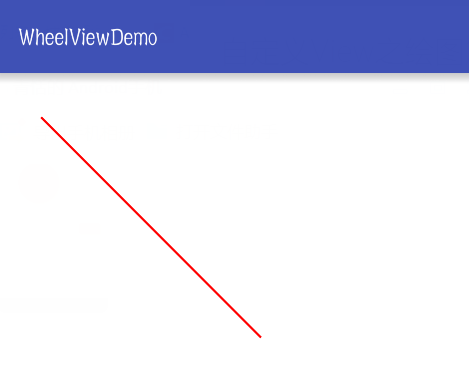

paint.setStyle(Paint.Style.FILL);
paint.setStrokeWidth(5);
paint.setColor(Color.parseColor("#FF0000"));
canvas.drawLine(100,100,600,600,paint);

2、多條直線

方法預覽：

drawLines(@Size(min=4,multiple=2) float[] pts, int offset, int count, Paint paint)

drawLines(@Size(min=4,multiple=2) @NonNull float[] pts, @NonNull Paint paint)

參數：

pts : 是點的集合且大小最小為4而且是2的倍數。表示每2個點連接形成一條直線，pts 的組織方式為{x1,y1,x2,y2….}
offset : 集合中跳過的數值個數，注意不是點的個數！一個點是兩個數值
count : 參與繪制的數值的個數，指pts[]裡數值個數，而不是點的個數，因為一個點是兩個數值

還是來看個例子：

        float [] pts={50,50,200,200,400,400,600,600};
        canvas.drawLines(pts,paint);

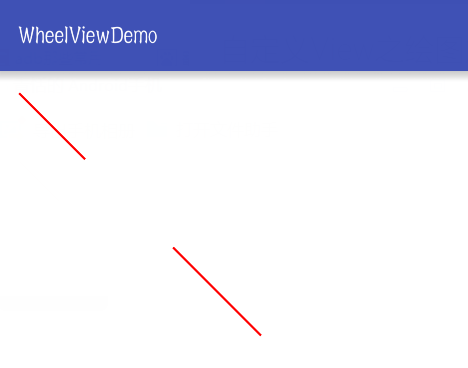

點(50，50)和點(200，200)連接成一條直線;點(400，400)和點(600，600)連接成直線。



再來看下面這個例子：

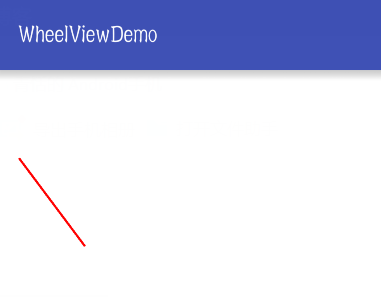

        float [] pts={50,50,200,200,400,400,600,600};
        canvas.drawLines(pts,1,4,paint);

表示從第二個50開始連續的4個點(50，200，200，400)連接的直線



3、點及多個點

方法預覽：

drawPoint(float x, float y, @NonNull Paint paint)

drawPoints(@Size(multiple=2) @NonNull float[] pts, @NonNull Paint paint)

drawPoints(@Size(multiple=2) float[] pts, int offset, int count,
            @NonNull Paint paint)

點的繪制和上面直線的繪制一樣，我這裡就不再累訴了。

4、矩形

方法預覽：

drawRect(@NonNull RectF rect, @NonNull Paint paint)

drawRect(@NonNull Rect r, @NonNull Paint paint)

drawRect(float left, float top, float right, float bottom, @NonNull Paint paint)

區別RectF 與Rect ，RectF坐標系是浮點型；Rect坐標系是整形。

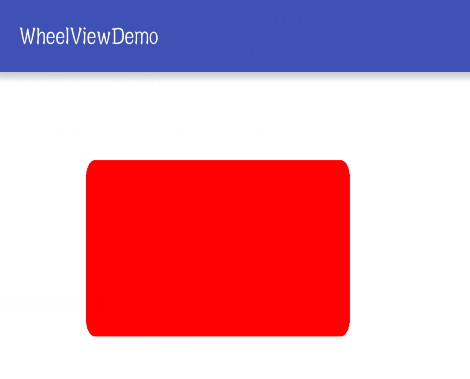

圓角矩形方法預覽：

drawRoundRect(@NonNull RectF rect, float rx, float ry, @NonNull Paint paint)

drawRoundRect(float left, float top, float right, float bottom, float rx, float ry,
            @NonNull Paint paint)

參數：

RectF ： 繪制的矩形
rx ： 生成圓角的橢圓X軸半徑
ry ： 生成圓角的橢圓Y軸的半徑

5、圓形

方法預覽：

drawCircle(float cx, float cy, float radius, @NonNull Paint paint)

參數：

cx ： 圓心X坐標
cy ： 圓心Y坐標
radius ： 半徑

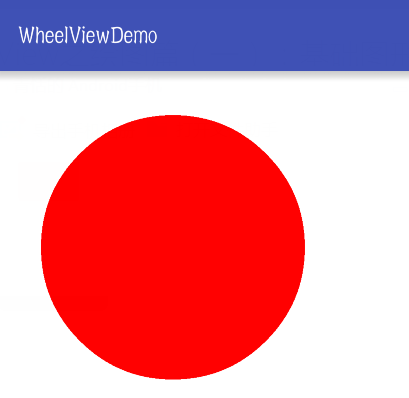

canvas.drawCircle(400,400,300,paint);

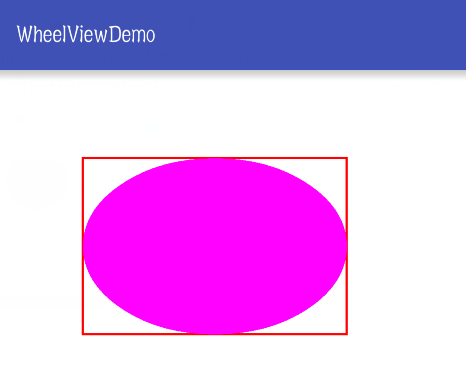

6、橢圓

方法預覽：

drawOval(@NonNull RectF oval, @NonNull Paint paint)

drawOval(float left, float top, float right, float bottom, @NonNull Paint paint)

7、圓弧

方法預覽：

drawArc(@NonNull RectF oval, float startAngle, float sweepAngle, boolean useCenter,
            @NonNull Paint paint)

drawArc(float left, float top, float right, float bottom, float startAngle,
            float sweepAngle, boolean useCenter, @NonNull Paint paint)

參數：

oval ： 生成橢圓的矩形
startAngle ： 弧開始的角度 （X軸正方向為0度，順時針弧度增大）
sweepAngle ： 繪制多少弧度 （注意不是結束弧度）
useCenter ： 是否有弧的兩邊 true有兩邊 false無兩邊

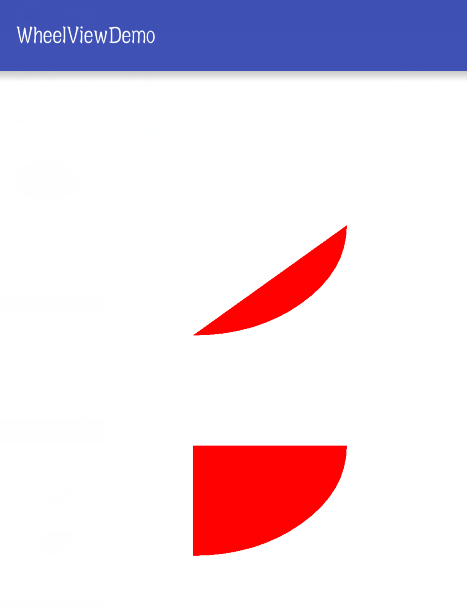

畫筆設置填充：

        paint.setStyle(Paint.Style.FILL);
        RectF rect=new RectF(100,100,800,600);
        canvas.drawArc(rect,0,90,false,paint);

        RectF rf=new RectF(100,600,800,1100);
        canvas.drawArc(rf,0,90,true,paint);

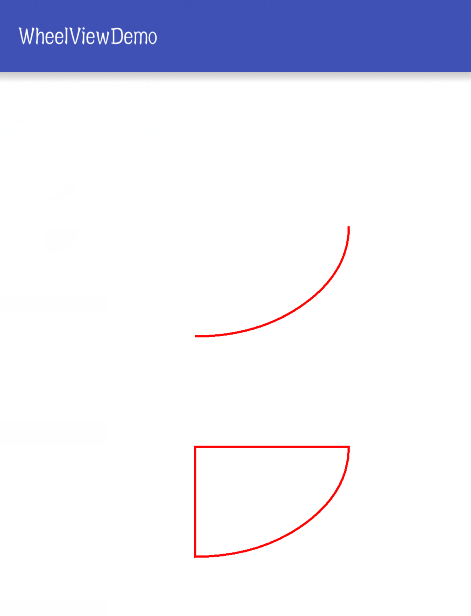

畫筆設置描邊：

        paint.setStyle(Paint.Style.STROKE);
        RectF rect=new RectF(100,100,800,600);
        canvas.drawArc(rect,0,90,false,paint);

        RectF rf=new RectF(100,600,800,1100);
        canvas.drawArc(rf,0,90,true,paint);

基礎圖形的繪制到此差不多結束了。
