一、前言

在之前的破解過程中可以看到我們唯一離不開的一個神器那就是apktool了，這個工具多強大就不多說了，但是如果沒有他我們沒法涉及到後面的破解工作了，這個工具是開源的，也是使用Java語言開發的，代碼相對簡單，我們今天就來分析一下他的大體邏輯，注意是大體邏輯哦，因為如果要一行一行代碼分析，首先覺得沒必要，其次浪費時間，有了源碼，誰看不懂呢。至於為什麼要分析這個工具其實原因只有一個，就是我們在之前的反編譯過程中會發現，總是有那麼幾個apk應用不讓我們那麼容易的反編譯，他們就利用apktool的漏洞，對apk做了一定的混淆工作，所以我們需要通過分析源碼來解決這些異常錯誤，從而能夠對每個apk反編譯都是如魚得水。



二、破解的國際慣例

其實在之前的破解文章中，我們在拿到一個apk進行破解之前，都會干這兩件事：

第一件事：用壓縮軟件解壓apk，得到classes.dex，然後使用dex2jar+jd-gui工具查看代碼邏輯

但是這裡我們會發現如果想看資源文件比如AndroidManifest.xml和res下面的一下xml文件都是亂碼的，因為他們是遵循Android中的arsc文件格式，關於這個格式不了解的同學可以網上搜一下，但是關於這個文件格式我在之前的幾篇文章中做了格式解析：

Android中如何解析資源文件樣式其實不管是什麼文件格式，都是有文件格式的說明文檔的，只要按照這個說明文章去做解析即可

第二件事：使用apktool工具進行反編譯apk，得到smali源碼和資源文件

這裡得到的是smali源碼，破解了這麼長時間，smali語法就不做太多的介紹了，他就是Android虛擬機識別執行的指令代碼，他和dex文件可以互相轉化的，使用baksmali.jar和smali.jar這兩個工具即可，後面會詳細說到，當然這裡還可以得到所有的資源文件，即arsc格式解析之後的內容，而且這個工具可以實現回編譯，這個功能也是很強大的，不過後面分析源碼就知道了，回編譯其實是借助aapt這個強大的系統命令來完成的。

所以這裡我們可以看到最終如果我們想要完全的分析一個apk，apktool工具是不可或缺的，他是開啟破解大門的鑰匙，這個工具也是在逆向領域敲門磚，而且現在很多比較可視化的破解工具，比如：apk改之理，jeb，gda等，其實這些工具核心都是使用apktool+dex2jar+jd-gui這三個工作組成的，只是後期做了一定的界面優化而已。



三、Apktool工具反編譯常見的問題

上面說了apktool工具的地位和作用，下面我們再來看一下apktool工具在反編譯的過程中會遇到哪些問題呢？

這裡我們只看BAT這三家公司的app，我們在反編譯的過程中發現了QQ和支付寶分別報了這兩個錯誤：

1、QQ報了這個錯誤：

Exception in thread "main" brut.androlib.AndrolibException: Multiple res specs: attr/name

這個主要是因為QQ利用了apktool的一個漏洞，做了屬性id的混淆

2、支付寶報了這個錯誤：

Exception in thread "main" brut.androlib.AndrolibException: Could not decode arsc file

這個錯誤其實是在使用apktool工具的時候報的錯誤最多的，這個主要是利用apktool的漏洞，修改了resource.arsc的頭部信息

其實網上很多解決方案都是說apktool這個工具的版本太舊了，用最新版本，但是這裡可以看一下apktool.jar的版本：

這個版本是最新的了。

其實反編譯失敗很簡單，就是這些公司他們知道了apktool這個工具反編譯那麼牛逼，那肯定想辦法不讓你反編譯成功呀，所以他們也去看apktool的源碼，分析得到漏洞，然後進行apk的一些混淆，防止反編譯，所以說防護和破解真的是無休止的戰爭，但是幸好apktool的代碼也是更新的比較快的，所以會解決這些漏洞，但是我們在破解的時候遇到這些問題，不能一味的等待apktool的更新，既然是開源的，那麼就直接分析源碼，發現報錯的地方修復即可。



四、分析Apktool源碼

上面說了為什麼要分析apktool的源碼，下面就真正的開始分析吧

當然第一步先得到apktool的源碼吧，地址：https://code.google.com/p/android-apktool/

看到有google的域名是不是瞬間感覺整個人都不好了，的確國內程序猿一般打開都是始終loading的過程，直至error，所以我們只能去萬能的github上search了，找到了這個地址：https://github.com/iBotPeaches/Apktool，可以看到這個有很多人關注，而且代碼是有人維護和更新的，所以靠譜，clone到本地。

但是他是一個gradle項目，所以咋們就給Eclipse裝一個gradle插件，然後導入項目即可，這裡因為apktool是Java項目，所以還是使用Eclipse比較習慣吧。但是這裡又遇到一個蛋疼的地方，還是國內網絡的問題，gradle下載失敗，因為這裡引用了一些第三方的jar

好吧，那麼我們只能無奈的手動去一個一個找這些jar包，不過在這個過程中還是比較蛋疼的，就是有些jar找的很蛋疼，不過最後還是都湊齊了，沒有報錯了，項目結構如下：

這裡Apktools這個項目是入口的項目，也是主要功能項目類，Baksmali和Smali，SmaliUtil是操作smali的工具類，BrutCommon和BrutDir，BrutUtil是一些輔助的工具類，代碼簡單，不做太多的解釋，這裡除了Apktool之外，其他工程都是一個功能庫，他們直接的引用關系如下：

Baksmali依賴於：SmaliUtil
BrutDir依賴於：BrutCommon,BrutUtil
BrutUtil依賴於：BrutCommon
Smali依賴於：SmaliUtil
Apktool依賴於：Baksmali,BrutCommon,BrutDir,BrutUtil,Smali

這裡直接來看看主要功能Apktools項目



第一、分析Apktool的反編譯源碼

首先我們知道，Java項目的入口方法肯定是main方法，搜一下找到這個Main類：

這個方法中得到參數，然後進行參數的分析和組裝。繼續往下看，看執行代碼：

這裡看到了我們經常用的一些命令參數，他們的含義這裡也都可以了解到了，有一個ApkDecoder類，是反編譯的核心類：

最終也是調用他的decode方法：

這裡看到使用了Androlib這個核心類來做了一些操作，首先會判斷需不需要解析資源文件，即arsc格式的，這裡又細分了解析resource.arsc和AndroidManifest.xml這兩個文件的解析，下面繼續看：

這裡會解析dex文件，得到smali源碼，而且區分了多個dex的情況。



其實到這裡我們可以發現，apktool在反編譯的整個過程中核心點就三個：

解析resource.arsc文件，AndroidManifest.xml文件，dex文件

那麼關於這三個文件的格式解析，一定請看這篇文章：Android中解析所有文件格式

如果看了這篇文章之後，會發現Android中的這三個文件都有各自的格式，解析也是很簡單的。所以這裡就不在詳細介紹了具體的解析步驟了，但是這三個文件分別對應的三個經典格式圖必須展示一下：

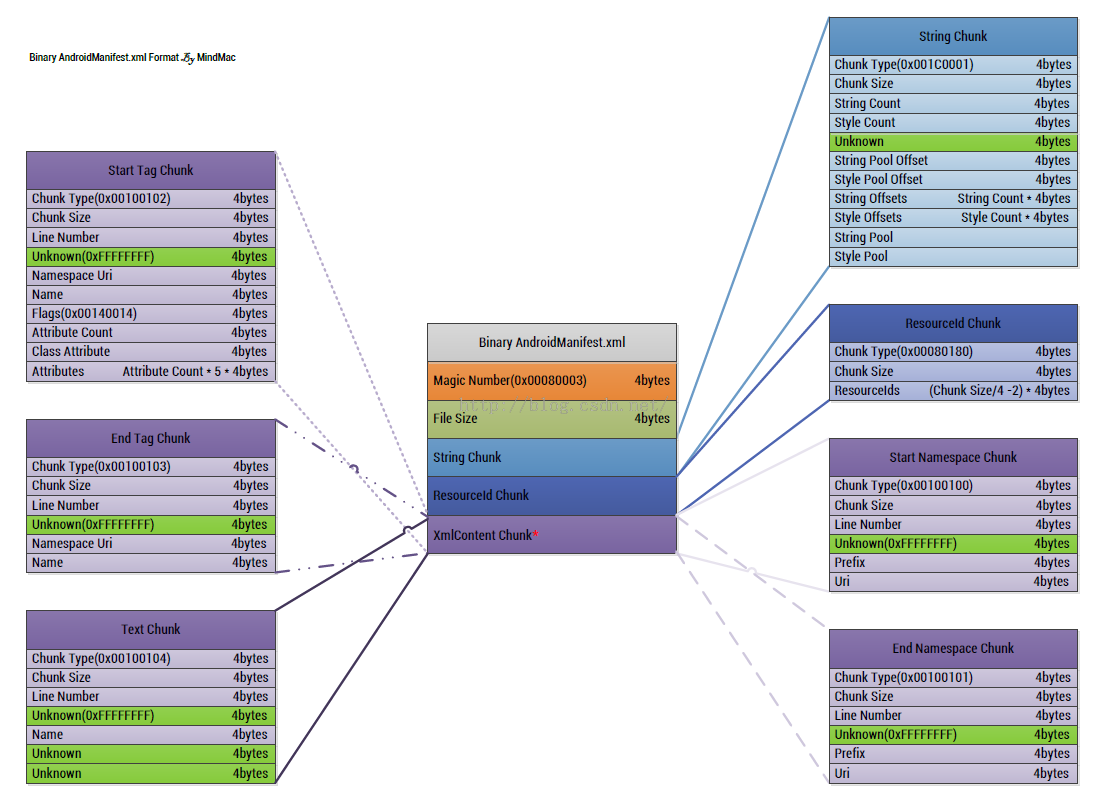

AndroidManifest.xml文件格式圖：



Resource.arsc文件格式圖：

Dex文件個格式圖：

這三張圖可算是經典中的經典，而且一定要看懂，因為不看懂這三張圖的話，自己在分析apktool解析源碼的時候會非常的費勁。



下面繼續分析，Androidlib這個核心解析類其實就那麼幾個方法，下面來一一講解：

1、decodeRawFiles

這個方法主要解析原生的文件，就是Android在編譯apk的過程中不參與編譯的文件目錄，一般是assets和libs



2、decodeManifestWithResources

這個方法主要是解析AndroidManifest.xml的

我們知道Android在安裝一個apk的時候，肯定也是需要解析AndroidManifest.xml文件的，而且Android中解析xml文件采用的是Pull解析法，所以這裡直接把Android中的一些方法copy過來了。

然後在弄一個xmlPull的解析jar包即可：



3、decodeResourcesFull

這個方法用來解析resource.arsc文件的，這個文件我們知道他主要包含了所有資源文件的一種格式，Android中資源文件都有相應的類型，以及唯一的一個整型id值，那麼這個文件就包含這些內容

這個方法其實用到的解析類和AndroidManifest.xml的解析類是一樣的，因為他們都屬於arsc格式，而且資源文件也是xml格式的，這裡值得注意的是，會產生一個反編譯中最關鍵的一個文件：public.xml，這個文件是在反編譯之後的res\values\public.xml

這裡可以看到，一個id字段，都有對應的類型，名稱，和id值的

而這裡的id值是一個整型值，8個字節；由三部分組成的：

PackageId+TypeId+EntryId
PackageId：是包的Id值，Android中如果是第三方應用的話，這個值默認就是0x7F，系統應用的話就是0x01，具體我們可以後面看aapt源碼得知，他占用兩個字節。
TypeId：是資源的類型Id值，一般Android中有這幾個類型：attr，drawable，layout，dimen，string，style等，而且這些類型的值是從1開始逐漸遞增的，而且順序不能改變，attr=0x01，drawable=0x02....他占用兩個字節。
EntryId：是在具體的類型下資源實體的id值，從0開始，依次遞增，他占用四個字節。



4、decodeSourcesSmali

這個方法主要是將dex文件解析成smali源碼

這裡使用了SmaliDecoder的decode方法：

這裡需要借助一個工具包dexlib，他是用來處理dex文件的，處理完dex文件之後，在交給baksmali這個工具類生成smali文件即可。



到這裡我們可以看到上面就大致分析完了apktool在反編譯的時候做的主要三件事：

解析resource.arsc，解析AndroidManifest.xml，解析dex文件

源碼分析完了，下面就開始測試運行一下，這裡用使用了BAT三家的主要app做實驗：

這裡為了運行簡單，我們在入口的main方法中，去手動構造一個參數：

這裡用了BAT三家的幾個app測試，發現，只有qq和支付寶有問題，所以這裡就直接看著兩個app反編譯會出現什麼錯誤，然後來分析解決這個問題：

1、分析QQ應用反編譯的問題

這裡報錯了，錯誤和我們開始使用apktool工具的時候是一樣的，看看崩潰代碼：

這裡可以發現，使用一個Map結構存放ResResSpec格式數據的，而且key是spec的name值，那麼我們知道資源id的值是唯一的，這裡不可能會出現相同的name值的，是騰訊做了混淆機制，這種混淆機制只對apktool工具有效，對Android系統解析apk運行是不影響的，那麼問題就好辦了，我們知道了崩潰的原因，修復也就簡單了，直接加一個判斷，判斷這個key是否存在map中，存在的話就直接返回即可：

再次運行：

看到了，過濾了重復的資源值，反編譯成功了，這裡因為反編譯過程中會用到系統的資源id，需要需要系統資源包framework.apk參與解析工作，這裡因為QQ程序包比較大，反編譯時間會長點。我們可以去看看反編譯之後的目錄：

我們可以看看他的AndroidManifest.xml內容：

解析成功，可以正常查看了。

這裡我們就解決了QQ反編譯的問題了，



2、分析支付寶應用反編譯的錯誤問題

看到了，這個錯誤和我們開始看到的錯誤是一樣的，下面我們看看崩潰的地方是什麼原因導致的：

這裡是讀取一個字符串常量池Chunk頭部信息報錯的，關於Chunk的頭部信息可以參考這篇文章：Android中解析resource.arsc文件

StringChunk的頭部信息包括這些內容：

header：標准的Chunk頭部信息結構
stringCount：字符串的個數
styleCount：字符串樣式的個數
flags：字符串的屬性,可取值包括0x000(UTF-16),0x001(字符串經過排序)、0X100(UTF-8)和他們的組合值
stringStart：字符串內容塊相對於其頭部的距離
stylesStart：字符串樣式塊相對於其頭部的距離

其中header是一個標准的Chunk頭部信息：

type：是當前這個chunk的類型(兩個字節)
headerSize：是當前這個chunk的頭部大小(兩個字節)
size：是當前這個chunk的大小(四個字節)

就是八個字節。

我們繼續分析錯誤代碼：

這裡會檢查已給Chunk結構的完整性，出入的StringPool值是：

看到了，這裡是字符串常量池Chunk的頭部信息，而且值是固定的：0x001C0001

在進入看看代碼：

這裡如果發現格式不正確就拋出一個異常，也就是格式不是0x001C0001的話。

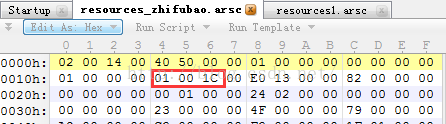

那麼問題差不多清楚了，這裡崩潰的原因很可能是支付寶應用的resource.arsc的StringPool的Chunk的頭部信息被混淆了，導致這個錯誤的，我們通過上面的分析知道，StringPool這個Chunk的頭部標准格式是：0x001C0001，我們來看看支付寶應用的resource.arsc文件的二進制數據：

發現了，有這個值，那麼為何還報錯呢？到這裡我們或許不知道該怎麼辦了，其實很簡單，我們再去弄一個能夠反編譯的apk的resource.arsc文件看看：

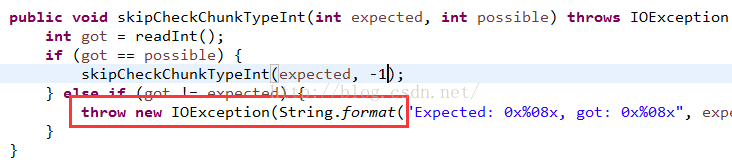

擦，發現果然不一樣，支付寶頭部信息多了8個字節，0x000001000，那麼我們再看上面的檢查Chunk頭部類型數據的代碼：

其實，這裡可以看到，apktool其實已經做了一個頭部信息的檢查，但是這裡只是檢查0x001C0001這個正確信息之前的值只有四個字節，而且是0的情況，這裡讀取int整型值，四個字節，發現如果等於傳遞進來的possible的話即0，就繼續執行這個方法，但是這裡的possible值是-1了，也就是這裡只會檢查四個字節，但是我們分析了支付寶的resource.arsc文件，發現他是8個字節，而且還不全是0，是前四個字節是0，後四個字節是1：

所以這裡檢測也是失敗的，拋出異常了。



好了，到這裡我們就分析完了支付寶的資源文件混淆的機制了，下面我們修改就簡單了，首先。我們把上面的8個字節全部改成0：

然後替換之前的resource.arsc文件，直接用壓縮軟件替換即可，

然後在修改上面的檢測代碼：

這裡，修改代碼，就是會做一直檢測，直到遇到正確的值為止，我們修復完成之後，運行：

哈哈，不報錯了，看看反編譯之後的目錄：

反編譯也成功啦啦~~



我們通過上面的分析就知道了，現在使用apktool反編譯的主要兩個錯誤就是：

1、Exception in thread "main" brut.androlib.AndrolibException: Multiple res specs: attr/name

異常原因：通過分析源碼知道，這個錯誤主要是因為apk做了混淆操作，導致在反編譯的過程中存入了重復的id值，錯誤代碼：

ResTypeSpec.java的addResSpec方法78行

修復：在這個方法存入map數據之前做一個判斷操作即可

2、Exception in thread "main" brut.androlib.AndrolibException: Could not decode arsc file

異常原因：通過分析源碼知道，這個錯誤主要是因為apk了做了resource.arsc頭部信息的修改，導致在分析頭部數據結構的時候出錯，錯誤代碼：ExtDataInput.java的skipCheckChunkTypeInt方法 73行

修復：修復resource.arsc頭部數據，修改skipCheckChunkTypeInt檢測方法邏輯



第二、Apktool的回編譯源碼分析

到這裡我們就分析完了apktool的反編譯功能源碼，也解決了QQ和支付寶應用反編譯的失敗問題，下面再繼續分析一下apktool的回編譯功能，關於回編譯功能的話，這裡可以先看這篇文章：Android中編譯Apk的步驟分析這裡我們可以知道aapt命令的功能：

使用aapt命令編譯資源文件
aapt package -f -m -J gen -S res -I D:/android-sdk-windows/platforms/android-16/android.jar -M AndroidManifest.xml
這裡的命令參數有點多就不全部介紹了，就說明幾個：
-J 後面跟著是gen目錄，也就是編譯之後產生的R類，存放的資源Id
-S 後面跟著是res目錄，也就是需要編譯的資源目錄
-l 後面跟著是系統的庫，因為我們在項目資源中會用到系統的一些資源文件，所以這裡需要鏈接一下
-M 後面跟著是工程的清單文件，需要從這個文件中得到應用的包名，然後產生對應的R文件和包名。

而且，這個命令不僅可以進行編譯，可以反編譯，就是上面我們提到的解析AndroidManifest.xml和resource.arsc的時候，使用它可以做到的，解析dex文件可以使用dumpdex這個命令的。這些命令都是在androidsdk目錄的build-tools目錄下。

知道了這個編譯過程，其實回編譯就是按照這個步驟來的，而這裡重要的就是使用aapt命令：

這裡我們把命令放到了項目的framework目錄下：

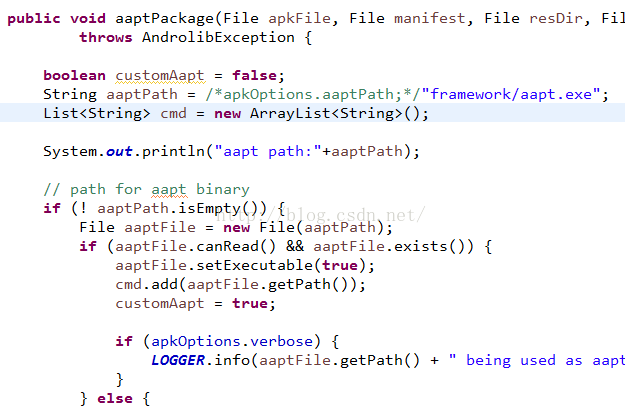

然後開始構造命令參數，主要需要引用系統的jar包：android.jar



這裡就差不多分析完了回編譯的功能，我們修改一下入口代碼，添加回編譯運行參數：

運行程序：

回編譯成功，得到apk文件：

不過這個文件是沒有簽名的，需要簽名，這裡不繼續了，不是本文的講解的知識點了。



到這裡我們就分析完了apktool工具所有的源碼了，其實他的功能很簡單：

1、反編譯的過程中主要是解析AndroidManifest.xml，resource.arsc，dex文件

2、回編譯的時候借助aapt命令完成編譯操作



五、分析Jadx源碼

下面繼續來看反編譯的另外一個神器：Jadx

這個工具也是開源的，可以直接去github上去搜索：https://github.com/skylot/jadx

這個工具其實和apktool反編譯的功能差不多，但是有一個特色，就是他的可視化功能，能夠高效的分析apk的結構，下面來看一個例子：

看到了吧，這裡感覺結構很清晰，而且是可視化的，分析起來會比較方便，感覺他是集成了apktool+jd-gui的功能，但是他和apktool相比的話，還是有點缺陷的，首先他反編譯會比較耗時，這個後面說，其次是他不能修改代碼，進行回編譯的，這個是很蛋疼的，所以他和apktool相比較的話，還是差了點，但是他反編譯還是很靠譜的，這裡為什麼分析它呢？其實是因為他是開源的，其次是借助了asm這個工具來生成class文件，實現Java代碼的可視化。

下面就來說說asm這個工具類的用途：

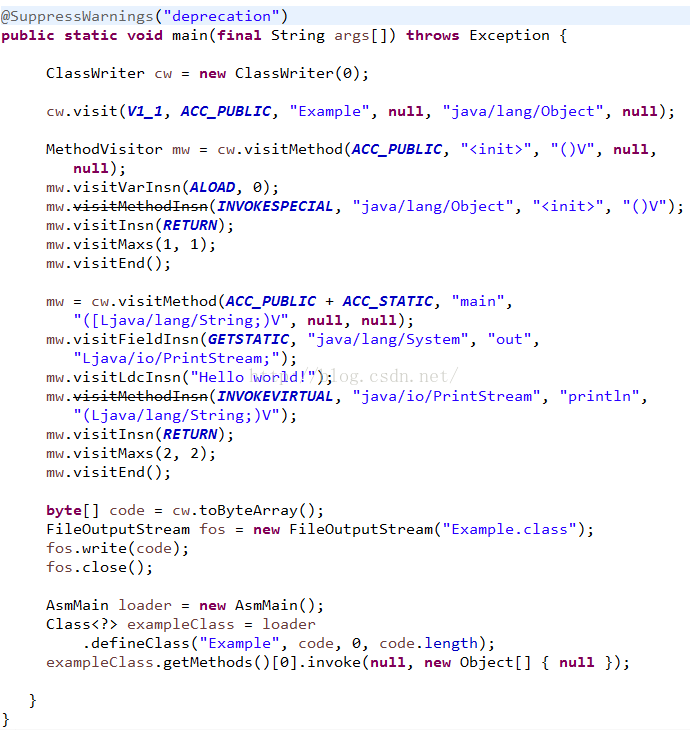

這裡寫了一個demo來看看效果：

運行結果：

這裡沒有打印Hello world!的代碼，但是結果卻打印了，這個就是asm功能了：能夠手動的構造一個class文件

這個功能，大家是否聯想到了，動態代理模式，會產生一個動態代理類，而且還會生成一個Proxy.class文件，而且在JavaWeb中的Spring框架中的Cglib也是采用了這個功能來實現AOP編程的，他可以通過輸入一個字符串來定義類，給這個類添加方法，字段等信息，然後生成類的字節碼數組，可以保存成class文件，同時也可以使用ClassLoader來加載字節碼數據，然後在反射調用指定的方法。

那麼其實Jadx的可視化功能就是借助於這個功，同時著名的dex2jar工具也是的，可以去dex2jar工具的lib目錄看看：



那麼Jadx的反編譯步驟是這樣的：

解析dex文件=》smali源碼=》解析smali指令=》借助asm生成class文件=》解析class文件得到Java源碼



Apktool+Jadx源碼下載：http://pan.baidu.com/s/1cHU30M



六、總結

好了，到這裡我們就分析完了Apktool和jadx的源碼了，我們這裡主要還是分析了Apktool的源碼，因為我們在反編譯的過程中還是需要借助這個神器的，其實他內部沒什麼神秘的，就是解析三個文件，因為apktool是開源的，所以一些公司就會去找他的漏洞，然後通過這個漏洞來給自己的apk加固，增加反編譯的困難，但是我們也是可以分析apktool源碼的，知道了反編譯的錯誤信息，也是可以去分析錯誤，然後修復錯誤，最終還是可以反編譯成功的，所以這種資源加固來抵抗apktool的方案其實效率並沒有那麼高，因為只要有apktool源碼，都不是問題。
