Android自定義View實現開關按鈕

 前言：Android自定義View對於剛入門乃至工作幾年的程序員來說都是非常恐懼的，但也是Android進階學習的必經之路，平時項目中經常會有一些苛刻的需求，我們可以在GitHub上找到各種各樣的效果，能用則用，不能用自己花功夫改改也能草草了事。不過隨著工作經驗和工作性質，越來越覺得自定義View是時候有必要自己花點功夫研究一下。

一、經過這兩天的努力，自己也嘗試著寫了一個Demo，效果很簡單，就是開關按鈕的實現。

可能有的人會說這效果so easy，找UI切三張圖就完事了，何必大費周折自定義。你說的沒錯，不過這裡只是用來學習自定義View來展示這麼一個常見案例。

自定義控件

1.為什麼自定義View？

Android自身帶的控件不能滿足需求, 需要根據自己的需求定義控件.

2.Android 的界面繪制流程？



onMeasure()——onLayout()——onDraw()方法都在Activity生命周期的onResume()方法之後執行。

3.Android自定義View的方式？

集成View：View流程

onMeasure() (在這個方法裡指定自己的寬高) -> onDraw() (繪制自己的內容)

集成ViewGroup：ViewGroup流程

onMeasure() (指定自己的寬高, 所有子View的寬高)-> onLayout() (擺放所有子View) -> onDraw() (繪制內容)

自定義View實現開關按鈕步驟：

寫個類繼承View,

拷貝包含包名的全路徑到xml中,

界面中找到該控件, 設置初始信息,

根據需求繪制界面內容,

響應用戶的觸摸事件,

創建一個狀態更新監聽.

1.自定義ToggleView集成View，並且重新三個構造方法。

注意：構造方法為什麼要重寫三個？

ToggleView(Context context)一個參數的構造方法是用於代碼創建控件時調用的

ToggleView(Context context, AttributeSet attrs)用於在xml裡使用, 可指定自定義屬性

ToggleView(Context context, AttributeSet attrs, int defStyle)用於在xml裡使用, 可指定自定義屬性, 如果指定了樣式, 則走此構造函數

我們在XML中定義了背景圖片、開關按鈕圖片和開關默認狀態，要獲取在XML文件定義的屬性就在包含三個參數的構造方法裡用TypedArray類來獲取。

在attrs.xml聲明節點declare-styleable

<declare-styleable name="ToggleView">
<attr name="switch_background" format="reference" />
<attr name="slide_button" format="reference" />
<attr name="switch_state" format="boolean" />
</declare-styleable>
/**
* 用於在xml裡使用, 可指定自定義屬性, 如果指定了樣式, 則走此構造函數
* @param context
* @param attrs
* @param defStyle
*/
public ToggleView(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
// 獲取配置的自定義屬性
TypedArray a = context.getTheme().obtainStyledAttributes(attrs, R.styleable.ToggleView, defStyle, 0);
int switchBackgroundResource = a.getResourceId(R.styleable.ToggleView_switch_background, -1);
int slideButtonResource = a.getResourceId(R.styleable.ToggleView_slide_button, -1);
mSwitchState = a.getBoolean(R.styleable.ToggleView_switch_state, false);
//獲取背景圖片和開關圖片後設置圖片，便於在onMeasure()方法中設置View寬和高，防止Null
setSwitchBackgroundResource(switchBackgroundResource);
setSlideButtonResource(slideButtonResource);
init();
}

2.自定義ToggleView集成View後，在XML文件裡不要忘記添加命名空間

“xmlns:cb=”http://schemas.android.com/apk/res-auto””

然後將自定義View的完整路徑粘貼到XML中，這點類似於Android v4包下的ViewPager控件

以下便是demo中XML文件代碼：

設置開關背景圖片

- cb:switch_background=”@drawable/switch_background”

設置開關按鈕圖片

- cb:slide_button=”@drawable/slide_button”

設置開關默認狀態

- cb:switch_state=”false”

3.界面中找到該控件, 設置初始信息

在Activity中通過findViewById方法找到自定義的View控件，和系統的組件操作沒區別。

private ToggleView toggleView;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
toggleView = (ToggleView) findViewById(R.id.toggleView);
// toggleView.setSwitchBackgroundResource(R.drawable.switch_background);
// toggleView.setSlideButtonResource(R.drawable.slide_button);
// toggleView.setSwitchState(true);
//
// 設置開關更新監聽
toggleView.setOnSwitchStateUpdateListener(new ToggleView.OnSwitchStateUpdateListener(){
@Override
public void onStateUpdate(boolean state) {
Toast.makeText(getApplicationContext(), "state: " + state, Toast.LENGTH_SHORT).show();
}
});
}

4.根據需求繪制界面內容

已經通過onMeasure()方法設置了View的寬度和高度，下面開始繪制的操作就全部在onDraw()方法中進行，onDraw(Canvas canvas) 方法中canvas參數：畫布, 畫板. 在上邊繪制的內容都會顯示到界面上.

// 根據開關狀態boolean, 直接設置圖片位置
if(mSwitchState){// 開
int newLeft = switchBackgroupBitmap.getWidth() - slideButtonBitmap.getWidth();
canvas.drawBitmap(slideButtonBitmap, newLeft, 0, paint);
}else {// 關
canvas.drawBitmap(slideButtonBitmap, 0, 0, paint);
}

開關打開時，開關按鈕的位置在開關背景中的位置計算：

int newLeft = switchBackgroupBitmap.getWidth() -

slideButtonBitmap.getWidth(); 背景的寬度-按鈕的寬度就是當前開關按鈕所在的X軸上的位置點

開關關閉時，當前開關按鈕所在的X軸上的位置點=0

5.響應用戶的觸摸事件

在完成以上3步操作後，你會發現，只有在第一次進入後XML初始化默認開關狀態的boolean值才會有變化，此後點擊是沒有任何效果的，這個時候我們就要想辦法監聽手勢事件，重寫onTouchEvent(MotionEvent event)方法，相信大多數朋友對這個方法並不陌生。

MotionEvent有三種狀態：

MotionEvent.ACTION_DOWN: //按下屏幕
MotionEvent.ACTION_MOVE: //手指在屏幕上移動
MotionEvent.ACTION_UP //離開屏幕

當前需要考慮的問題是：

當手指按下屏幕後MotionEvent.ACTION_DOWN(在當前開關背景View中)開關的X軸位置應該移動到手指按下的位置；

當手指在屏幕上移動MotionEvent.ACTION_MOVE(在當前開關背景View中)開關按鈕X軸應該隨著手指移動的位置改變；

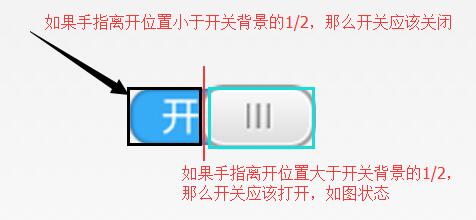

當手指離開屏幕後MotionEvent.ACTION_UP(在當前開關背景View中)開關按鈕應該判斷手指離開的位置是否是當前背景的一半位置，如果X軸位置大於View背景寬度的1/2、那麼應該處於打開狀態，如果X軸位置小於View背景寬度的1/2，那麼應該處於關閉狀態。

如圖所示：

private OnSwitchStateUpdateListener onSwitchStateUpdateListener;
// 重寫觸摸事件, 響應用戶的觸摸.
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
isTouchMode = true;
System.out.println("event: ACTION_DOWN: " + event.getX());
currentX = event.getX();
break;
case MotionEvent.ACTION_MOVE:
System.out.println("event: ACTION_MOVE: " + event.getX());
currentX = event.getX();
break;
case MotionEvent.ACTION_UP:
isTouchMode = false;
System.out.println("event: ACTION_UP: " + event.getX());
currentX = event.getX();
float center = switchBackgroupBitmap.getWidth() / 2.0f;
// 根據當前按下的位置, 和控件中心的位置進行比較.
boolean state = currentX > center;
// 如果開關狀態變化了, 通知界面. 裡邊開關狀態更新了.
if(state != mSwitchState && onSwitchStateUpdateListener != null){
// 把最新的boolean, 狀態傳出去了
onSwitchStateUpdateListener.onStateUpdate(state);
}
mSwitchState = state;
break;
default:
break;
}
// 重繪界面
invalidate(); // 會引發onDraw()被調用, 裡邊的變量會重新生效.界面會更新
return true; // 消費了用戶的觸摸事件, 才可以收到其他的事件.
}

注意：

以上監聽onTouchEvent(MotionEvent

event)方法後還存在一個問題，不知道大家有沒有發現，我們沒有設置開關按鈕的邊界值，什麼意思呢？就是手指滑動的時候左邊和右邊可以畫出當前背景之外。

所以這裡需要對左右兩邊的X軸位置進行處理：

// Canvas 畫布, 畫板. 在上邊繪制的內容都會顯示到界面上.
@Override
protected void onDraw(Canvas canvas) {
// 1. 繪制背景
canvas.drawBitmap(switchBackgroupBitmap, 0, 0, paint);
// 2. 繪制滑塊
if(isTouchMode){
// 根據當前用戶觸摸到的位置畫滑塊
// 讓滑塊向左移動自身一半大小的位置
float newLeft = currentX - slideButtonBitmap.getWidth() / 2.0f;
int maxLeft = switchBackgroupBitmap.getWidth() - slideButtonBitmap.getWidth();
// 限定滑塊范圍
if(newLeft < 0){
newLeft = 0; // 左邊范圍
}else if (newLeft > maxLeft) {
newLeft = maxLeft; // 右邊范圍
}
canvas.drawBitmap(slideButtonBitmap, newLeft, 0, paint);
}else {
// 根據開關狀態boolean, 直接設置圖片位置
if(mSwitchState){// 開
int newLeft = switchBackgroupBitmap.getWidth() - slideButtonBitmap.getWidth();
canvas.drawBitmap(slideButtonBitmap, newLeft, 0, paint);
}else {// 關
canvas.drawBitmap(slideButtonBitmap, 0, 0, paint);
}
}
}

6.創建一個狀態更新監聽.

基本上所以工作已經完成，這樣我們一個自定義View已經大功告成了，當你完成這個效果後，你可能會發現有點類似於CheckBox。既然類似於CheckBox，我們知道當CheckBox點擊選中和取消選中的時候都會有ischecked()方法來獲取選中狀態，所以我們這個自定義的開關按鈕自然不能少這個功能，否則我們在界面上只有效果展示，卻沒有邏輯處理的地方。

public interface OnSwitchStateUpdateListener{
// 狀態回調, 把當前狀態傳出去
void onStateUpdate(boolean state);
}
public void setOnSwitchStateUpdateListener(
OnSwitchStateUpdateListener onSwitchStateUpdateListener) {
this.onSwitchStateUpdateListener = onSwitchStateUpdateListener;
}

代碼很簡單，寫一個接口，然後定義一個回調方法返回開關狀態，需要注意的是，在手指離開屏幕的時候，我們需要判斷此次操作是否改變了開關的狀態，如果沒有變化我們不做操作，如果跟上次狀態不同，則通知Activity狀態更改！

case MotionEvent.ACTION_UP:
isTouchMode = false;
System.out.println("event: ACTION_UP: " + event.getX());
currentX = event.getX();
float center = switchBackgroupBitmap.getWidth() / 2.0f;
// 根據當前按下的位置, 和控件中心的位置進行比較.
boolean state = currentX > center;
// 如果開關狀態變化了, 通知界面. 裡邊開關狀態更新了.
if(state != mSwitchState && onSwitchStateUpdateListener != null){
// 把最新的boolean, 狀態傳出去了
onSwitchStateUpdateListener.onStateUpdate(state);
}
mSwitchState = state;
break;

Activity中回調也是非常簡單的，類似於Android系統為我們提供的setOnClickListener回調接口，之前一直用系統定義的監聽接口，這次通過簡單的一個自定義View，我們也可以給自己的View寫回調接口了。是不是覺得是件很開心的事情呢？

// 設置開關更新監聽
toggleView.setOnSwitchStateUpdateListener(new ToggleView.OnSwitchStateUpdateListener(){
@Override
public void onStateUpdate(boolean state) {
Toast.makeText(getApplicationContext(), "state: " + state, Toast.LENGTH_SHORT).show();
}
});

以上所述是小編給大家介紹的Android自定義View實現開關按鈕，希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對本站網站的支持！
