Android系統NFC開發之實例講解

       很多Android設備已經支持NFC（近距離無線通訊技術）了。本文就以實例的方式，為大家介紹如何在Android系統中進行NFC開發。

       Android NFC開發環境

       使用硬件：Google Nexus S，北京大學學生卡。（ps:筆者本想使用公交一卡通進行測試，發現手機不能正確識別）

       手機操作系統：Android ICS 4.04。

       開發時，筆者從Google Play Store上下載了NFC TagInfo軟件進行對比學習。所以我們可以使用任意一張能被TagInfo軟件正確識別的卡做測試。

       在Android NFC 應用中，Android手機通常是作為通信中的發起者，也就是作為各種NFC卡的讀寫器。Android對NFC的支持主要在 android.nfc 和android.nfc.tech 兩個包中。

       android.nfc 包中主要類如下：

       NfcManager 可以用來管理Android設備中指出的所有NFCAdapter，但由於大部分Android設備只支持一個NFC Adapter，所以一般直接調用getDefaultAapater來獲取手機中的Adapter。

       NfcAdapter 相當於一個NFC適配器，類似於電腦裝了網絡適配器才能上網，手機裝了NfcAdapter才能發起NFC通信。

       NDEF: NFC Data Exchange Format，即NFC數據交換格式。

       NdefMessage 和NdefRecord NDEF 為NFC forum 定義的數據格式。

       Tag 代表一個被動式Tag對象，可以代表一個標簽，卡片等。當Android設備檢測到一個Tag時，會創建一個Tag對象，將其放在Intent對象，然後發送到相應的Activity。

android.nfc.tech 中則定義了可以對Tag進行的讀寫操作的類，這些類按照其使用的技術類型可以分成不同的類如：NfcA, NfcB, NfcF,以及MifareClassic 等。其中MifareClassic比較常見。

       在本次實例中，筆者使用北京大學學生卡進行數據讀取測試，學生卡的TAG類型為MifareClassic。

       NFC開發實例講解

        AndroidManifest.xml：

1. <span style="font-size:16px;"><?xml version="1.0" encoding="utf-8"?>
2. <manifest xmlns:android="http://schemas.android.com/apk/res/android"
3.     package="org.reno"
4.     android:versionCode="1"
5.     android:versionName="1.0" >
6.     <uses-permission android:name="android.permission.NFC" />
7.     <uses-sdk android:minSdkVersion="14" />
8.     <uses-feature android:name="android.hardware.nfc" android:required="true" />
9.     <application
10.         android:icon="@drawable/ic_launcher"
11.         android:label="@string/app_name" >
12.         <activity
13.             android:name="org.reno.Beam"
14.             android:label="@string/app_name"
15.             android:launchMode="singleTop" >
16.             <intent-filter>
17.                 <action android:name="android.intent.action.MAIN" />
18.
19.                 <category android:name="android.intent.category.LAUNCHER" />
20.             </intent-filter>
21.             <intent-filter>
22.                 <action android:name="android.nfc.action.TECH_DISCOVERED" />
23.             </intent-filter>
24.             <meta-data
25.                 android:name="android.nfc.action.TECH_DISCOVERED"
26.                 android:resource="@xml/nfc_tech_filter" />
27.         </activity>
28.     </application>
29. </manifest>
30. </span>

       res/xml/nfc_tech_filter.xml：

1. <resourcesxmlns:xliffresourcesxmlns:xliff="urn:oasis:names:tc:xliff:document:1.2">
2.     <tech-list>
3.        <tech>android.nfc.tech.MifareClassic</tech>
4.     </tech-list>
5. </resources>
6.
7. <uses-permission android:name="android.permission.NFC"/>
8. <uses-feature android:name="android.hardware.nfc" android:required="true"/>

       表示會使用到硬件的NFC功能。並且當用戶在Google Play Store中搜索時，只有帶有NFC功能的手機才能夠搜索到本應用。

       當手機開啟了NFC，並且檢測到一個TAG後，TAG分發系統會自動創建一個封裝了NFC TAG信息的intent。如果多於一個應用程序能夠處理這個intent的話，那麼手機就會彈出一個框，讓用戶選擇處理該TAG的Activity。TAG分發系統定義了3中intent。按優先級從高到低排列為：

       NDEF_DISCOVERED, TECH_DISCOVERED, TAG_DISCOVERED

       當Android設備檢測到有NFC Tag靠近時，會根據Action申明的順序給對應的Activity 發送含NFC消息的 Intent。

       此處我們使用的intent-filter的Action類型為TECH_DISCOVERED從而可以處理所有類型為ACTION_TECH_DISCOVERED並且使用的技術為nfc_tech_filter.xml文件中定義的類型的TAG。

       下圖為當手機檢測到一個TAG時，啟用Activity的匹配過程。

       res/layout/main.xml：

1. <?xml version="1.0" encoding="utf-8"?>
2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:layout_width="fill_parent"
4.     android:layout_height="fill_parent"
5.     android:orientation="vertical" >
6.
7.     <ScrollView
8.         android:id="@+id/scrollView"
9.         android:layout_width="fill_parent"
10.         android:layout_height="fill_parent"
11.         android:background="@android:drawable/edit_text" >
12.
13.         <TextView
14.             android:id="@+id/promt"
15.             android:layout_width="fill_parent"
16.             android:layout_height="wrap_content"
17.             android:scrollbars="vertical"
18.             android:singleLine="false"
19.             android:text="@string/info" />
20.     </ScrollView>
21.
22. </LinearLayout>

       定義了Activity的布局：只有一個帶有滾動條的TextView用於顯示從TAG中讀取的信息。

       res/values/strings.xml：

1. <?xml version="1.0" encoding="utf-8"?>
2. <resources>
3.     <string name="app_name">NFC測試</string>
4.     <string name="info">掃描中。。。</string>
5. </resources>

       src/org/reno/Beam.java：

1. package org.reno;
2.
3. import android.app.Activity;
4. import android.content.Intent;
5. import android.nfc.NfcAdapter;
6. import android.nfc.Tag;
7. import android.nfc.tech.MifareClassic;
8. import android.os.Bundle;
9. import android.widget.TextView;
10.
11. public class Beam extends Activity {
12.     NfcAdapter nfcAdapter;
13.     TextView promt;
14.     @Override
15.     public void onCreate(Bundle savedInstanceState) {
16.         super.onCreate(savedInstanceState);
17.         setContentView(R.layout.main);
18.         promt = (TextView) findViewById(R.id.promt);
19.         // 獲取默認的NFC控制器
20.         nfcAdapter = NfcAdapter.getDefaultAdapter(this);
21.         if (nfcAdapter == null) {
22.             promt.setText("設備不支持NFC！");
23.             finish();
24.             return;
25.         }
26.         if (!nfcAdapter.isEnabled()) {
27.             promt.setText("請在系統設置中先啟用NFC功能！");
28.             finish();
29.             return;
30.         }
31.     }
32.
33.     @Override
34.     protected void onResume() {
35.         super.onResume();
36.         //得到是否檢測到ACTION_TECH_DISCOVERED觸發
37.         if (NfcAdapter.ACTION_TECH_DISCOVERED.equals(getIntent().getAction())) {
38.             //處理該intent
39.             processIntent(getIntent());
40.         }
41.     }
42.     //字符序列轉換為16進制字符串
43.     private String bytesToHexString(byte[] src) {
44.         StringBuilder stringBuilder = new StringBuilder("0x");
45.         if (src == null || src.length <= 0) {
46.             return null;
47.         }
48.         char[] buffer = new char[2];
49.         for (int i = 0; i < src.length; i++) {
50.             buffer[0] = Character.forDigit((src[i] >>> 4) & 0x0F, 16);
51.             buffer[1] = Character.forDigit(src[i] & 0x0F, 16);
52.             System.out.println(buffer);
53.             stringBuilder.append(buffer);
54.         }
55.         return stringBuilder.toString();
56.     }
57.
58.     /**
59.      * Parses the NDEF Message from the intent and prints to the TextView
60.      */
61.     private void processIntent(Intent intent) {
62.         //取出封裝在intent中的TAG
63.         Tag tagFromIntent = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
64.         for (String tech : tagFromIntent.getTechList()) {
65.             System.out.println(tech);
66.         }
67.         boolean auth = false;
68.         //讀取TAG
69.         MifareClassic mfc = MifareClassic.get(tagFromIntent);
70.         try {
71.             String metaInfo = "";
72.             //Enable I/O operations to the tag from this TagTechnology object.
73.             mfc.connect();
74.             int type = mfc.getType();//獲取TAG的類型
75.             int sectorCount = mfc.getSectorCount();//獲取TAG中包含的扇區數
76.             String typeS = "";
77.             switch (type) {
78.             case MifareClassic.TYPE_CLASSIC:
79.                 typeS = "TYPE_CLASSIC";
80.                 break;
81.             case MifareClassic.TYPE_PLUS:
82.                 typeS = "TYPE_PLUS";
83.                 break;
84.             case MifareClassic.TYPE_PRO:
85.                 typeS = "TYPE_PRO";
86.                 break;
87.             case MifareClassic.TYPE_UNKNOWN:
88.                 typeS = "TYPE_UNKNOWN";
89.                 break;
90.             }
91.             metaInfo += "卡片類型：" + typeS + "\n共" + sectorCount + "個扇區\n共"
92.                     + mfc.getBlockCount() + "個塊\n存儲空間: " + mfc.getSize() + "B\n";
93.             for (int j = 0; j < sectorCount; j++) {
94.                 //Authenticate a sector with key A.
95.                 auth = mfc.authenticateSectorWithKeyA(j,
96.                         MifareClassic.KEY_DEFAULT);
97.                 int bCount;
98.                 int bIndex;
99.                 if (auth) {
100.                     metaInfo += "Sector " + j + ":驗證成功\n";
101.                     // 讀取扇區中的塊
102.                     bCount = mfc.getBlockCountInSector(j);
103.                     bIndex = mfc.sectorToBlock(j);
104.                     for (int i = 0; i < bCount; i++) {
105.                         byte[] data = mfc.readBlock(bIndex);
106.                         metaInfo += "Block " + bIndex + " : "
107.                                 + bytesToHexString(data) + "\n";
108.                         bIndex++;
109.                     }
110.                 } else {
111.                     metaInfo += "Sector " + j + ":驗證失敗\n";
112.                 }
113.             }
114.             promt.setText(metaInfo);
115.         } catch (Exception e) {
116.             e.printStackTrace();
117.         }
118.     }
119. }

       關於MifareClassic卡的背景介紹：數據分為16個區(Sector) ,每個區有4個塊(Block) ，每個塊可以存放16字節的數據。

       每個區最後一個塊稱為Trailer ，主要用來存放讀寫該區Block數據的Key ，可以有A，B兩個Key，每個Key 長度為6個字節，缺省的Key值一般為全FF或是0。由MifareClassic.KEY_DEFAULT 定義。

       因此讀寫Mifare Tag 首先需要有正確的Key值（起到保護的作用），如果鑒權成功，然後才可以讀寫該區數據。

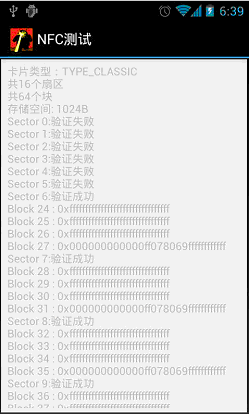

       執行效果：
