Android HWUI硬件加速模塊淺析

什麼是硬件加速（What）

傳統軟件的UI繪制是依靠CPU來完成的，硬件加速就是將繪制任務交由GPU來執行。GPU相比CPU更加適合完成光柵化、動畫變換等耗時任務，在移動設備上比起使用CPU來完成這些任務，GPU會更加省電些，帶來的用戶體驗也會更佳。

為什麼要硬件加速（Why）

Android的硬件加速的底層實現是基於OpenGL ES接口向GPU提交指令來完成繪制的。相對於CPU實現的軟繪制，硬件加速的幀率會高於CPU，效能更高。屏幕分辨率越大（尤其對於高清電視而言），硬件加速的優勢更加明顯。

下圖是Android 5.0的HWUI繪制執行流程：

源碼位於目錄android/platform/framework/base/libs/hwui<喎?/kf/ware/vc/" target="_blank" class="keylink">vcD4NCjxwcmUgY2xhc3M9"brush:java;"> public class View implements Drawable.Callback, KeyEvent.Callback, AccessibilityEventSource { ...... public void buildLayer() { ...... final AttachInfo attachInfo = mAttachInfo; ...... switch (mLayerType) { case LAYER_TYPE_HARDWARE: updateDisplayListIfDirty(); if (attachInfo.mHardwareRenderer != null && mRenderNode.isValid()) { attachInfo.mHardwareRenderer.buildLayer(mRenderNode); } break; case LAYER_TYPE_SOFTWARE: buildDrawingCache(true); break; } } ...... }

當View的LayerType設置為HARDWARE時，View就會綁定到一個OpenGL ES的FrameBufferObject上去，如果要對這個View進行Animation（Alpha，Rotation，etc.）,會將這個FrameBufferObject渲染至Texture（2D），然後再進行動畫的渲染，這樣有一個壞處，消耗的內存增加了。

硬件加速的實現（How）

獨立的渲染線程

在Android 5上，ThreadedRenderer的出現減輕了主線程的負擔，可以更快的響應用戶的操作。

Deferred Display List

DisplayList記錄了繪制操作和狀態，主線程將它們提交至OpenGL渲染器，由渲染器執行最終的DrawCall。

Android 4.4之後，HWUI模塊引入了Deferred Display List，它在Display List的基礎上做了一些優化，比如剔除過繪制的區域、對DrawCall進行分批或合並，在一定程度上提升了繪制的性能。

創建紋理集

seo8L3N0cm9uZz6jrMq5VUnSwMi7xNy5u9X9yLe75tbGoaM8L3A+DQo8L2Jsb2NrcXVvdGU+DQo8cD7I57n7yeixuNans9ZPcGVuR0wgRVMgMy4wo6xBbmRyb2lku+HKudPDPHN0cm9uZz5QaXhlbEJ1ZmZlck9iamVjdLDztqg8L3N0cm9uZz7Ktc/WzsbA7bXE0uyyvcnPtKujrNXi0fnX9rXEusO0ptTa09rNqLn907PJ5Le9yr2jqGdsTWFwQnVmZmVyo6m4/LzTuN/Qp7XEyc+0q87GwO3K/b7d1sFHUFWho8/Cw+bV4rbOtPrC68C019TT2tfAw+a2y7XEyrXP1qOs0sa2r7bLtcTKtc/Wsu7S7LK7tPOhozwvcD4NCjxwcmUgY2xhc3M9"brush:java;"> // 綁定紋理單元和PBO glBindTexture(GL_TEXTURE_2D, textureId); glBindBufferARB(GL_PIXEL_UNPACK_BUFFER_ARB, pboIds[index]); // 將PBO的像素復制到紋理中去 glTexSubImage2D(GL_TEXTURE_2D, 0, 0, 0, WIDTH, HEIGHT, GL_BGRA, GL_UNSIGNED_BYTE, 0); //准備上傳下一份紋理 glBindBufferARB(GL_PIXEL_UNPACK_BUFFER_ARB, pboIds[nextIndex]); //這裡如果直接調用glMapBuffer會引起OpenGL狀態機的一個同步檢查（開銷較大），但是使用BufferData的話就不會，他可以直接分配完數據返回 glBufferDataARB(GL_PIXEL_UNPACK_BUFFER_ARB, DATA_SIZE, 0, GL_STREAM_DRAW_ARB); //將GPU數據映射至內存 GLubyte* ptr = (GLubyte*)glMapBufferARB(GL_PIXEL_UNPACK_BUFFER_ARB, GL_WRITE_ONLY_ARB); if(ptr) { updatePixels(ptr, DATA_SIZE); //直接更新紋理數據 glUnmapBufferARB(GL_PIXEL_UNPACK_BUFFER_ARB); // 釋放映射的緩沖區 } glBindBufferARB(GL_PIXEL_UNPACK_BUFFER_ARB, 0);

ATLAS的使用減少了GPU顯存的消耗，以及紋理單元（Texture Unit）綁定調用（Resource Binding）的開銷。

合並DrawCall

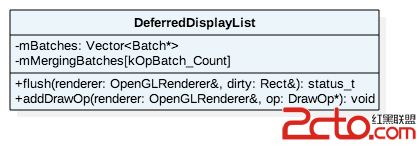

Android硬件加速的過程中並沒有啟用深度測試（DepthTest），所有的UI繪制都是按照繪制的次序展示在屏幕上。由於OpenGL ES的驅動實現的復雜性，每個GL的綁定調用以及GL狀態的切換都是昂貴的，所以才引入了Deferred Display List對DrawCall合並以及分批，相關類，如上圖。

字體繪制

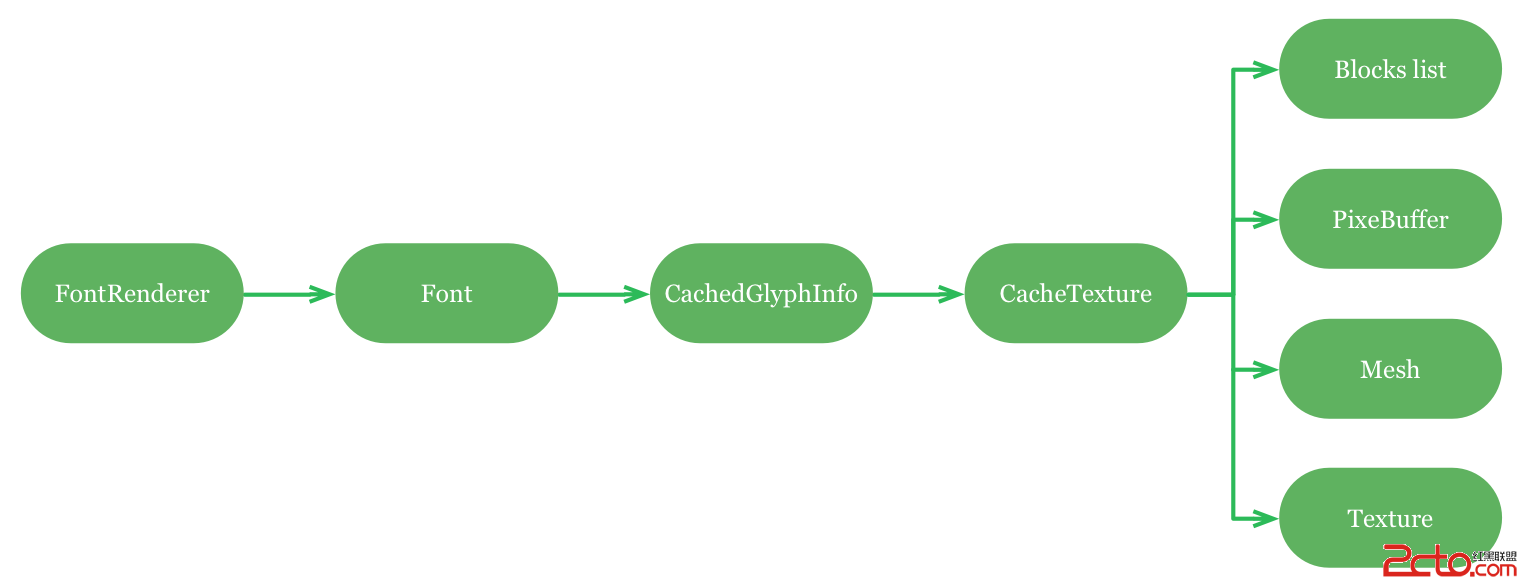

文字的渲染也是一個令人頭疼的問題，APP的文字渲染不像游戲中那樣的簡單，通常游戲發布的時候可以預先將固定的文字轉換成單張的紋理，渲染文字時直接映射紋理坐標即可。Android底層對文字字形紋理數據進行了Cache。Android使用了Skia和第三方開源字體庫（FreeType）對字體進行柵格化。

硬件加速的改進

iOS的UI繪制使用了Multiple GL Context，在iOS 8之後又引入了Metal Framework，原生支持多線程UI渲染，Android由於GL驅動以及GPU廠商實現的差異無法很好地搾干GPU的機能，但是在下一代的圖形API（Vulkan，驅動變薄、支持多線程）普及之後，仍然有較大的優化空間，UI流暢性可以進一步提升。
