一. AChartEngine 簡介
1. 項目地址
AChartEngine 簡介 : AChartEngine 是 Android 平台的圖表開發庫, 能繪制 折線圖, 餅圖, 氣泡圖, 柱狀圖, 散點圖, 面積圖等統計圖表;
最新版本 : 1.1.0 版本;
AChartEngine 地址 : https://code.google.com/p/achartengine/ ;
-- 示例代碼下載地址 : https://achartengine.googlecode.com/files/achartengine-1.1.0-demo-source.zip;
-- 參考文檔下載地址 : https://achartengine.googlecode.com/files/achartengine-1.1.0-javadocs.zip;
-- jar包下載地址 : https://achartengine.googlecode.com/files/achartengine-1.1.0.jar;
CSDN資源下載 : http://download.csdn.net/detail/han1202012/7741579;
-- Google被牆因素 : 鑒於 Google 被河蟹了, 提供 CSDN 資源下載最新的 AChartEngine-1.1.0 版本的 JAR包 文檔 和 示例程序;
2. AChartEngine 運行機制

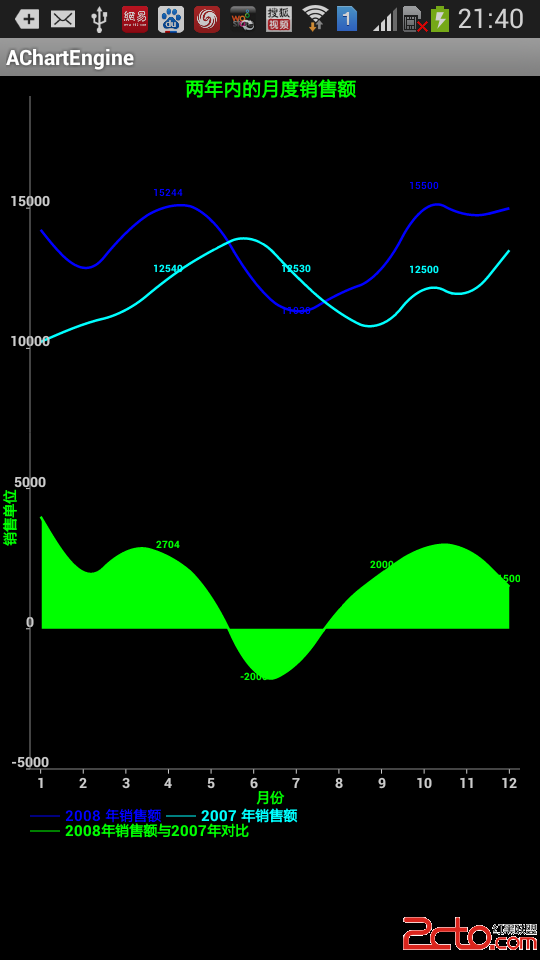

AChartEngine 運行示例圖 : 每個圖表都需要一個數據集 (Dataset) 和 渲染器集合 (Renderer);
-- 數據集 : 又由許多數據組成,
-- 渲染器 : 也由不同的子渲染器組成,
-- 獲取Activity 或 組件 : 圖表工廠 (ChartFactory) 通過調用 數據集 (Dataset) 和 渲染器集合 (Renderer) 可以生成帶圖表的 GraphicalView 或者 GraphicalActivity;
AChartEngine 相關類介紹 :
-- ChartFactory : 圖表生成的工廠類, 通過你傳入 數據集 和 渲染器集合, 即可生成 GraphicalView 或者 GraphicalActivity;
-- XYMultipleSeriesDataset : 數據集, 其中可以封裝圖表所需的數據;
-- XYSeries : 屬於 圖表數據集的一部分, 每個都代表了一個數據集合 例如 折線, 一個圖表中可以有多條折線, 所有的數據放在一起就是 數據集 XYMultipleSeriesDataset ;
-- XYMultipleSeriesRenderer : 渲染器集合, 圖表中多個曲線的渲染器;
-- XYSeriesRenderer : 單個曲線或單元的渲染器, 一個圖表中可能有多條曲線或者柱狀圖等, 每個都需要一個渲染器, 所有的渲染器放在一起就是渲染器集合 XYMultipleSeriesRenderer;
二. AChartEngine 主要代碼解析
1. 曲線圖 柱狀圖 圖表數據集
(1) 針對 x y 軸數據都是 Double 的情況
相關類介紹 :
-- XYMultipleSeriesDataset 類 : 該類可以封裝 曲線圖 柱狀圖 等圖表的數據集, 這些圖表的共性是值都是由 x 和 y 數值組成的, 需要分別傳入 x 軸數據 和 y 軸數據;
-- XYSeries 類 : 圖表中有多個曲線, 該類封裝單個曲線的集合, XYMultipleSeriesDataset 封裝了多個 XYSeries;
需要准備的數據 :
-- 單組數據名稱集合 : String[] titles, 單組數據名稱 每條曲線可能有一個名稱, 一個圖表可能有多個曲線, 因此這裡需要一個 標題數組;
-- x軸數據組集合 : List xValues, x 軸數據集合, 其中每個數組都是一個 曲線的x軸數據, 整個 List 集合是多個曲線的數據;
-- y軸數據組集合 : List yValues, y 軸數據集合, 整個 List 集合是多個曲線的 y 軸數據集合;
相關方法詳解 :
-- 創建 XYMultipleSeriesDataset 對象 : 直接調用無參數的構造方法即可, XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();
-- 創建 XYSeries 對象 : 該對象是單條曲線數據, 可以設置 單條曲線標題, x 軸數據數組, y 軸數據數組, XYSeries series = new XYSeries(String titles, float scale);
-- 為單個曲線添加數據 : 即未 XYSeries 對象添加兩個數組, 分別是 x 軸和 y 軸的數據, series.add(xV[k], yV[k]);
-- 將 XYSeries 對象添加到 XYMultipleSeriesDataset 對象中 : dataset.addSeries(series);
代碼示例 :
/**
* 曲線圖(數據集) : 創建曲線圖圖表數據集
*
* @param 賦予的標題
* @param xValues x軸的數據
* @param yValues y軸的數據
* @return XY軸數據集
*/
protected XYMultipleSeriesDataset buildDataset(String[] titles, List xValues,
List yValues) {
XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();/* 創建圖表數據集 */
addXYSeries(dataset, titles, xValues, yValues, 0); /* 添加單條曲線數據到圖表數據集中 */
return dataset;
}
/**
* 曲線圖(被調用方法) : 添加 XY 軸坐標數據 到 XYMultipleSeriesDataset 數據集中
*
* @param dataset 最後的 XY 數據集結果, 相當與返回值在參數中
* @param titles 要賦予的標題
* @param xValues x軸數據集合
* @param yValues y軸數據集合
* @param scale 縮放
*
* titles 數組個數 與 xValues, yValues 個數相同
* tittle 與 一個圖標可能有多條曲線, 每個曲線都有一個標題
* XYSeries 是曲線圖中的 一條曲線, 其中封裝了 曲線名稱, X軸和Y軸數據
*/
public void addXYSeries(XYMultipleSeriesDataset dataset, String[] titles, List xValues,
List yValues, int scale) {
int length = titles.length; /* 獲取標題個數 */
for (int i = 0; i < length; i++) {
XYSeries series = new XYSeries(titles[i], scale); /* 單條曲線數據 */
double[] xV = xValues.get(i); /* 獲取該條曲線的x軸坐標數組 */
double[] yV = yValues.get(i); /* 獲取該條曲線的y軸坐標數組 */
int seriesLength = xV.length;
for (int k = 0; k < seriesLength; k++) {
series.add(xV[k], yV[k]); /* 將該條曲線的 x,y 軸數組存放到 單條曲線數據中 */
}
dataset.addSeries(series); /* 將單條曲線數據存放到 圖表數據集中 */
}
}
(2) x 軸是日期 y 軸是 Double
相關類介紹 :
-- XYMultipleSeriesDataset : 這種 日期-值 圖, 使用的圖表數據集也是該類;
-- TimeSeries : 這裡就不同了, 單個曲線的數據中因為要封裝 Date 數組, 因此要使用該類封裝 Date[] 和 Double[] 數據;
需要准備的數據 :
-- String[] titles : 圖表中有多個折線, 數組中每個元素都是一個折線的標題;
-- List xValues : List 集合中每個 Date[] 都是一條曲線的 x 軸數據;
-- List yValues : List 集合中每個 double[] 都是一條曲線的 y 軸數據;
相關方法介紹 :
-- 創建單條曲線數據 TimeSeries 對象 : TimeSeries series = new TimeSeries(titles[i]), 參數是該條曲線的標題名稱;
-- 設置 日期 和 值數組給 TimeSeries 對象 : series.add(xV[k], yV[k]);
-- 將 TimeSeries 對象設置給 XYMultipleSeriesDataset 對象 : dataset.addSeries(series);
代碼示例 :
/**
* 曲線圖(日期數據集) : 創建曲線圖數據集, x軸是日期, y軸是具體的數值
*
* @param titles 各條曲線的標題, 放在一個數組中
* @param xValues x軸的日志值數組組成的集合
* @param yValusey軸具體的數據值數組組成的集合
* @return 具體的曲線圖圖表
*/
protected XYMultipleSeriesDataset buildDateDataset(String[] titles, List xValues,
List yValues) {
XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();/* 創建圖表數據集 */
int length = titles.length; /* 獲取曲線個數, 每個曲線都有一個標題 */
for (int i = 0; i < length; i++) {
TimeSeries series = new TimeSeries(titles[i]); /* 帶日期的單條曲線數據 */
Date[] xV = xValues.get(i); /* 獲取該條曲線數據的 日期數組 */
double[] yV = yValues.get(i); /* 獲取該條曲線數據的 值數組 */
int seriesLength = xV.length; /* 獲取該條曲線的值的個數, 即x軸點個數 */
for (int k = 0; k < seriesLength; k++) {
series.add(xV[k], yV[k]); /* 將日期數組 和 值數組設置給 帶日期的單條曲線數據 */
}
dataset.addSeries(series); /* 將單條曲線數據設置給 圖標曲線數據集 */
}
return dataset;
}
2. 曲線圖圖表渲染器
(1) 曲線渲染
相關類介紹 :
-- XYMultipleSeriesRenderer : 曲線圖整體渲染器, 其中封裝了許多 XYSeriesRenderer 單曲線渲染器;
-- XYSeriesRenderer : 單個曲線渲染器, 設置曲線的顏色 和 風格樣式;
數據准備 :
-- int[] colors : 顏色集合, 每種曲線都要有一個顏色值;
-- PointStyle[] styles : 曲線樣式集合, 每條曲線都有其繪制樣式;
XYMultipleSeriesRenderer 相關方法介紹 :
-- 設置 xy 軸標題字體大小 : setAxisTitleTextSize(int size);
-- 設置表格標題大小 : setChartTitleTextSize(int size);
-- 設置標簽文字大小 : setLabelsTextSize(int size);
-- 設置說明文字大小 : setLegendTextSize(int size);
-- 設置點的大小: setPointSize(int size);
-- 添加單曲線渲染器 : addSeriesRenderer(render);
XYSeriesRenderer 相關方法介紹 :
-- 創建對象 : XYSeriesRenderer r = new XYSeriesRenderer();
-- 設置單個曲線顏色 : r.setColor(colors[i]);
-- 設置單個曲線繪制風格 : r.setPointStyle(styles[i]);
代碼示例 :
/**
* 曲線圖(渲染器) : 創建曲線圖圖表渲染器
*
* @param 每條曲線要渲染的顏色, 把這些顏色放入數組
* @param 每條曲線繪制點的風格
* @return 數據渲染器集合
*/
protected XYMultipleSeriesRenderer buildRenderer(int[] colors, PointStyle[] styles) {
XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer();/* 創建曲線圖圖表渲染器 */
setRenderer(renderer, colors, styles); /* 為曲線圖渲染器設置顏色和樣式 */
return renderer;
}
/**
* 曲線圖(渲染器 - 被調用方法) : 設置坐標軸渲染器
*
* @param renderer 設置的渲染器集合, 這個參數相當與返回值, 設置渲染器結果保存在這個參數中
* @param colors 要渲染的顏色集合
* @param styles 要渲染的樣式集合
*/
protected void setRenderer(XYMultipleSeriesRenderer renderer, int[] colors, PointStyle[] styles) {
renderer.setAxisTitleTextSize(16); /* 設置XY軸標題字體大小 */
renderer.setChartTitleTextSize(20); /* 設置表格標題文字大小 */
renderer.setLabelsTextSize(15); /* 設置標簽文字大小 */
renderer.setLegendTextSize(15); /* 設置說明文字大小 */
renderer.setPointSize(5f); /* 設置點的大小 */
renderer.setMargins(new int[] { 20, 30, 15, 20 }); /* 設置 margin, 單位像素 */
int length = colors.length; /* 獲取渲染器的個數, 即有多少條曲線 */
for (int i = 0; i < length; i++) {
XYSeriesRenderer r = new XYSeriesRenderer(); /* 單個曲線的渲染器 */
r.setColor(colors[i]); /* 為單個曲線渲染器設置曲線顏色 */
r.setPointStyle(styles[i]); /* 為單個曲線渲染器設置曲線風格 */
renderer.addSeriesRenderer(r); /* 將單個曲線渲染器設置到渲染器集合中 */
}
}
(2) 坐標軸設置
渲染器參數設置 : 坐標軸渲染主要是對 XYMultipleSeriesRenderer 進行一系列的參數設置, 都是調用的 XYMultipleSeriesRenderer 對象中的方法;
-- 設置曲線標題 : setChartTitle(String tittle);
-- 設置 x 軸標題 : setXTitle(String tittle);
-- 設置 y 軸標題 : setYTitle(String tittle);
-- 設置 x 軸最小值 : setXAxisMin(double);
-- 設置 x 軸最大值 : setXAxisMax(double);
-- 設置 y 軸最小值 : setYAxisMin(double);
-- 設置 y 軸最大值 : setYAxisMax(double);
-- 設置坐標軸顏色 : setAxesColor();
-- 設置標簽顏色 : setLabelsColor();
代碼示例 :
/**
* 坐標軸(渲染器) : 對曲線圖渲染器進行配置, 主要配置坐標軸
*
* @param renderer 要進行配置的渲染器
* @param title 圖表的名稱
* @param xTitle x軸坐標的名稱
* @param yTitle y軸坐標的名稱
* @param xMin x軸最小值
* @param xMax x軸最大值
* @param yMin y軸最小值
* @param yMax y軸最大值
* @param axesColor 坐標軸的顏色
* @param labelsColor 標簽的顏色
*/
protected void setChartSettings(XYMultipleSeriesRenderer renderer, String title, String xTitle,
String yTitle, double xMin, double xMax, double yMin, double yMax, int axesColor,
int labelsColor) {
renderer.setChartTitle(title); /* 設置曲線圖標題 */
renderer.setXTitle(xTitle); /* 設置x軸標題 */
renderer.setYTitle(yTitle); /* 設置y軸標題 */
renderer.setXAxisMin(xMin); /* 設置x軸最小值 */
renderer.setXAxisMax(xMax); /* 設置x軸最大值 */
renderer.setYAxisMin(yMin); /* 設置y軸最小值 */
renderer.setYAxisMax(yMax); /* 設置y軸最大值 */
renderer.setAxesColor(axesColor); /* 設置坐標軸顏色 */
renderer.setLabelsColor(labelsColor); /* 設置標簽顏色 */
}
3. 餅圖數據集
(1) 單個餅圖數據集
相關類介紹 :
-- CategorySeries : 餅圖數據集;
相關方法介紹 :
-- 添加數據元素 : CategorySeries.add(String category, double value), 參數分別是 名稱 和 值;
代碼示例 :
/**
* 餅圖(單數據) : 創建只包含一個餅圖的圖表數據集
*
* @param titles 餅圖的標題
* @param values 餅圖的值組成的數組
* @return 返回餅圖
*/
protected CategorySeries buildCategoryDataset(String title, double[] values) {
CategorySeries series = new CategorySeries(title); /* 創建單個餅狀圖數據, 傳入餅狀圖標題 */
int k = 0;
for (double value : values) {
series.add(Project + ++k, value); /* 鍵值對, 鍵是餅圖元素的標題, 值是大小 */
}
return series;
}
(2) 多餅圖圖表數據集
相關類介紹 :
-- MultipleCategorySeries : 多餅圖圖表數據集, 該類對象與單餅圖圖表數據集 CategorySeries 對象沒有包含關系;
准備數據 :
-- 餅圖每個元素名稱 : List titles, 其中集合中的數組就是一個餅圖每個元素的集合;
-- 餅圖每個元素的大小 : List values, 其中的數組就是一個餅圖每個元素的大小;
相關方法介紹 :
-- 創建多餅圖數據集 : MultipleCategorySeries series = new MultipleCategorySeries(title), 傳入圖表的名稱;
-- 添加一個餅圖的數據 : series.add(tittle, titles.get(k), value), 第一個參數是單個餅圖名稱, 第二個參數是餅圖元素名稱字符串數組, 第三個是餅圖元素大小 double[] 數組;
示例代碼 :
/**
* 餅圖(數據集) : 創建包含多個餅圖的圖表數據集
* 多個餅圖通過大小環嵌套形式展示
*
* @param titles 圖表的標題
* @param tittles 圖表中 每個餅圖的標題 組成的數組
* @param values 餅圖的值組成的數組 組成的集合
* @return 返回餅圖圖表
*/
protected MultipleCategorySeries buildMultipleCategoryDataset(String title,
List titles, List values) {
MultipleCategorySeries series = new MultipleCategorySeries(title); /* 多個餅圖組成的圖表 */
int k = 0;
for (double[] value : values) {
/*
* 第一個參數是 餅圖的名稱
* 第二個參數是 餅圖的元素名稱組成的數組
* 第三個參數是 餅圖的元素對應的數值組成的數組SimpleSeriesRenderer
*
* 注意 餅圖元素名稱數組 與 餅圖值數組 個數是相同的, 並且是對應的
*/
series.add(2007 + k + , titles.get(k), value);
k++;
}
return series;
}
4. 餅圖渲染器
相關類介紹 :
-- DefaultRenderer : 餅圖渲染器, 單餅圖 和 多餅圖使用的渲染器都是同一個;
-- DefaultRenderer : 餅圖單個元素渲染器, 一個餅圖有多個該渲染器渲染, 整個圖表有多組該渲染器;
數據准備 :
-- 餅圖元素的顏色 : int[] colors, 將餅圖中所有的顏色放在一個數組中, 每個元素都有一個顏色;
DefaultRenderer 類方法介紹 :
-- 構造方法 : DefaultRenderer renderer = new DefaultRenderer();
-- 設置標簽文字大小 : setLabelsTextSize(int size);
-- 設置說明文字大小 : setLegendTextSize(int size);
-- 設置邊距 : setMargins(new int[] { 20, 30, 15, 0 });
-- 添加SimpleSeriesRenderer對象到該渲染器集合 : addSeriesRenderer(r);
SimpleSeriesRenderer 方法 :
-- 構造函數 : SimpleSeriesRenderer r = new SimpleSeriesRenderer();
-- 設置顏色 : setColor(color);
示例代碼 :
/**
* 餅圖(渲染器) : 使用現有顏色創建餅圖渲染器
*
* @param colors 顏色數組
* @return 返回餅圖渲染器
*/
protected DefaultRenderer buildCategoryRenderer(int[] colors) {
DefaultRenderer renderer = new DefaultRenderer(); /* 默認的餅圖圖表渲染器 */
renderer.setLabelsTextSize(15); /* 設置標簽文字大小 */
renderer.setLegendTextSize(15); /* 設置說明文字大小 */
renderer.setMargins(new int[] { 20, 30, 15, 0 }); /* 設置邊距 */
for (int color : colors) {
SimpleSeriesRenderer r = new SimpleSeriesRenderer(); /* 餅狀圖中單個數據的顏色渲染器 */
r.setColor(color);
renderer.addSeriesRenderer(r); /* 將單個元素渲染器設置到餅圖圖表渲染器中 */
}
return renderer;
}
5. 柱狀圖數據集
相關類介紹 :
-- XYMultipleSeriesDataset : 封裝柱狀圖的數據, 其中可能有多個柱狀圖, 每個都封裝了若干個 CategorySeries 單個數據集對象;
-- CategorySeries : 柱狀圖圖表中單個柱狀圖的數據, 可以被封裝入 XYMultipleSeriesDataset 數據集中;
數據准備 :
-- 柱狀圖標題 : String[] titles, 由於一個柱狀圖圖表中可能有多個柱狀圖, 因此需要一個字符串數組存放這些標題;
-- 柱狀圖值 : List values, 集合中的每個數組都代表了一個柱狀圖的值;
CategorySeries 方法介紹 :
-- 構造函數 : CategorySeries series = new CategorySeries(titles[i]), 傳入的參數是柱狀圖的值;
-- 設置值大小 : series.add(double), 具體的值需要一個一個去設定;
-- 轉換類型 : series.toXYSeries(), 只有轉換成 XYSeries 對象, 才能加入到 XYMultipleSeriesDataset 對象中;
示例代碼 :
/**
* 柱狀圖(數據集) : 使用現有的數據, 創建一個柱狀圖數據集
*
* @param titles 柱狀圖名稱數組
* @param values 每個柱狀圖中具體的多個值組成的數組 組成的 集合
* @return the XY multiple bar dataset
*/
protected XYMultipleSeriesDataset buildBarDataset(String[] titles, List values) {
XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset(); /* 創建 XYMultipleSeriesDataset對象, 圖表的總數據集 */
int length = titles.length; /* 獲取圖表中柱狀圖個數 */
for (int i = 0; i < length; i++) {
CategorySeries series = new CategorySeries(titles[i]); /* 創建一個 CategorySeries對象, 單個柱狀圖數據 */
double[] v = values.get(i); /* 獲取本柱狀圖數值數組 */
int seriesLength = v.length; /* 獲取單個柱狀圖值的個數 */
for (int k = 0; k < seriesLength; k++) {
series.add(v[k]); /* 將具體的值設置給 CategorySeries對象, 單個柱狀圖數據 */
}
dataset.addSeries(series.toXYSeries()); /* 將單個柱狀圖數據 CategorySeries對象 設置給 圖表數據集 XYMultipleSeriesDataset對象 */
}
return dataset;
}
6. 柱狀圖渲染器
相關類介紹 :
-- XYMultipleSeriesRenderer : 柱狀圖渲染器集合, 與曲線圖的渲染器是一樣的, 其中封裝了很多 SimpleSeriesRenderer 對象;
-- SimpleSeriesRenderer : 柱狀圖中的單個柱狀圖渲染器, 可以封裝到 XYMultipleSeriesRenderer 對象中;
准備數據 :
-- 柱狀圖顏色 : int[] colors, 一個柱狀圖的圖表中含有若干個柱狀圖, 每個柱狀圖都設定一個顏色;
代碼示例 :
/**
* 柱狀圖(渲染器) : 創建柱狀圖渲染器
*
* @param colors 柱狀圖的顏色數組
* @return 返回柱狀圖渲染器colors
*/
protected XYMultipleSeriesRenderer buildBarRenderer(int[] colors) {
XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer(); /* 創建圖表渲染器 */
renderer.setAxisTitleTextSize(16); /* 設置坐標軸標題字體大小 */
renderer.setChartTitleTextSize(20); /* 設置圖表標題字體大小 */
renderer.setLabelsTextSize(15); /* 設置標簽字體大小 */
renderer.setLegendTextSize(15); /* 設置說明文字字體大小 */
int length = colors.length; /* 獲取圖表中柱狀圖個數 */
for (int i = 0; i < length; i++) {
SimpleSeriesRenderer r = new SimpleSeriesRenderer(); /* 單個柱狀圖渲染器 */
r.setColor(colors[i]); /* 為單個柱狀圖渲染器設置顏色 */
renderer.addSeriesRenderer(r); /* 將單個柱狀圖渲染器設置給圖表渲染器 */
}
return renderer;
}
三. 銷售額對比圖(折線圖 面積圖)示例
需求分析 : 給出 2007 年和 2008 年銷售額, 將銷售額繪制到折線圖中, 並將它們的差繪制到面積圖中;
package org.achartengine.chartdemo.demo.chart;
import java.util.ArrayList;
import java.util.List;
import org.achartengine.ChartFactory;
import org.achartengine.GraphicalView;
import org.achartengine.chart.PointStyle;
import org.achartengine.renderer.XYMultipleSeriesRenderer;
import org.achartengine.renderer.XYSeriesRenderer;
import org.achartengine.renderer.XYSeriesRenderer.FillOutsideLine;
import android.content.Context;
import android.content.Intent;
import android.graphics.Color;
import android.graphics.Typeface;
/**
* 銷售額對比圖表
*/
public class SalesComparisonChart extends AbstractDemoChart {
/**
* 獲取圖表名稱
*
* @return 圖表名稱
*/
public String getName() {
return 銷售額對比;
}
/**
* 獲取圖表的描述信息
*
* @return 返回圖表的詳細信息
*/
public String getDesc() {
return 2年內的月度銷售額發展 (插入了 折線圖 和 面積圖);
}
/**
* 獲取圖表
*
* @param context 上下文對象
* @return the built intent
*/
public Intent execute(Context context) {
String[] titles = new String[] { 2008 年銷售額, 2007 年銷售額,
2008年銷售額與2007年對比 };
/* 初始化數據集 */
List values = new ArrayList();
/* 2008年銷售額 */
values.add(new double[] { 14230, 12300, 14240, 15244, 14900, 12200, 11030, 12000, 12500, 15500,
14600, 15000 });
/* 2007年銷售額 */
values.add(new double[] { 10230, 10900, 11240, 12540, 13500, 14200, 12530, 11200, 10500, 12500,
11600, 13500 });
/* 計算出兩年銷售額的對比差 2008年 減去 2007年 */
int length = values.get(0).length;
double[] diff = new double[length];
for (int i = 0; i < length; i++) {
diff[i] = values.get(0)[i] - values.get(1)[i];
}
values.add(diff);
/* 第一條線 藍色 08年銷售額, 第二條線 藍綠色 07年銷售額, 第三個面積圖 綠色 兩年銷售額對比 */
int[] colors = new int[] { Color.BLUE, Color.CYAN, Color.GREEN };
PointStyle[] styles = new PointStyle[] { PointStyle.POINT, PointStyle.POINT, PointStyle.POINT };
/* 創建圖表渲染器 */
XYMultipleSeriesRenderer renderer = buildRenderer(colors, styles);
setChartSettings(renderer, /* 渲染器 */
兩年內的月度銷售額, /* 圖表標題 */
月份, /* x軸標題 */
銷售單位, /* y軸標題 */
0.75, /* x軸最小值 */
12.25, /* x軸最大值 */
-5000, /* y軸最小值 */
19000, /* y軸最大值 */
Color.GRAY, /* 坐標軸顏色 */
Color.LTGRAY); /* 標簽顏色 標簽即 圖表標題 xy軸標題 */
renderer.setXLabels(12); /* 設置 x 軸刻度個數 */
renderer.setYLabels(10); /* 設置 y 軸刻度個數 */
renderer.setChartTitleTextSize(20); /* 設置表格標題字體大小 */
renderer.setTextTypeface(sans_serif, Typeface.BOLD); /* 設置字體 */
renderer.setLabelsTextSize(14f); /* */
renderer.setAxisTitleTextSize(15);
renderer.setLegendTextSize(15);
length = renderer.getSeriesRendererCount();
for (int i = 0; i < length; i++) {
/* 獲取具體的 渲染器 */
XYSeriesRenderer seriesRenderer = (XYSeriesRenderer) renderer.getSeriesRendererAt(i);
if (i == length - 1) {
/* 單獨對面積圖渲染器進行設置 */
FillOutsideLine fill = new FillOutsideLine(FillOutsideLine.Type.BOUNDS_ALL);
fill.setColor(Color.GREEN);
seriesRenderer.addFillOutsideLine(fill);
}
/* 設置折線圖渲染器 */
seriesRenderer.setLineWidth(2.5f);
seriesRenderer.setDisplayChartValues(true);
seriesRenderer.setChartValuesTextSize(10f);
}
/* */
GraphicalView view = ChartFactory.getCubeLineChartView(context, buildBarDataset(titles, values), renderer, 0.5f);
return ChartFactory.getCubicLineChartIntent(context, buildBarDataset(titles, values), renderer,
0.5f);
}
}
執行效果 :
作者 : 韓曙亮
轉載請注明出處 : http://blog.csdn.net/shulianghan/article/details/38420197
