Android Multimedia框架總結（四）MediaPlayer中從Java層到C++層類關系及prepare及之後其他過程

前言：在上篇中，分析了MediaPlayer的從創建到setDataSource過程，盡管看了代碼，但是沒有從MediaPlayer生態上認識各類庫之間依賴調用關系，在本篇中將作一個補充整體上的認識。看下今天的Agenda:

MediaPlayer各個so庫之間關系結構圖 MediaPlayer各個具體類之間依賴關系圖 prepare的執行過程 prepareAsync執行過程 prepare和prepareAsync區別 start執行過程 pause執行過程

MediaPlayer各個so庫之間關系結構圖

在各個so中，libmedia.so位於核心的位置，它對上層的提供的jni主要是Java中MediaPlayer類，類libmedia_jni.so通過調用MediaPlayer類提供對Java的接口，並且實現了Android.media.MediaPlayer類。
libmediaplayerservice.so是Media的服務器，它通過繼承libmedia.so的類實現服務器的功能，而libmedia.so中的另外一部分內容則通過IPC和libmediaplayerservice.so進行通信。libmediaplayerservice.so的真正功能通過調用OpenCore Player來完成解碼。OpenCore是一個多媒體的框架，從宏觀上來看，它主要包含了兩大方面的內容：

PVPlayer：提供媒體播放器的功能，完成各種音頻(Audio)、視頻(Video)流的回放(Playback)功能 PVAuthor：提供媒體流記錄的功能，完成各種音頻(Audio)、視頻(Video)流的以及靜態圖像捕獲功能 PVPlayer和PVAuthor以SDK的形式提供給開發者，可以在這個SDK之上構建多種應用程序和服務。在移動終端中常常使用的多媒體應用程序，例如媒體播放器、照相機、錄像機、錄音機等等。 OpenCore組織了codec等一些組建，統一接口，MediaPlayer調用OpenCore的東西，不用太關心下層的codec是什麼，這個庫在6.0上已經不用，代替它的是Stagefright，比OpenCore簡潔很多。
MediaPlayer部分的頭文件在frameworks/base/include/media/目錄中，這個目錄是和libmedia.so庫源文件的目錄frameworks/base/media/libmedia/相對應的。主要的頭文件有以下幾個：
IMediaPlayerClient.h mediaplayer.h IMediaPlayer.h IMediaPlayerService.h MediaPlayerInterface.h

在這些頭文件mediaplayer.h提供了對上層的接口，而其他的幾個頭文件都是提供一些接口類（即包含了純虛函數的類），這些接口類必須被實現類繼承才能夠使用。

MediaPlayer各個具體類之間依賴關系圖

整個MediaPlayer在運行的時候，可以分成Client和Server兩個部分，它們分別在兩個進程中運行，它們之間使用Binder機制實現IPC通信。從框架結構上來看，IMediaPlayerService.h、IMediaPlayerClient.h和MediaPlayer.h三個類定義了MeidaPlayer的接口和架構，MediaPlayerService.cpp和mediaplayer.cpp兩個文件用於MeidaPlayer架構的實現，MeidaPlayer的具體功能在PVPlayer（庫libopencoreplayer.so）中的實現。

prepare的執行過程

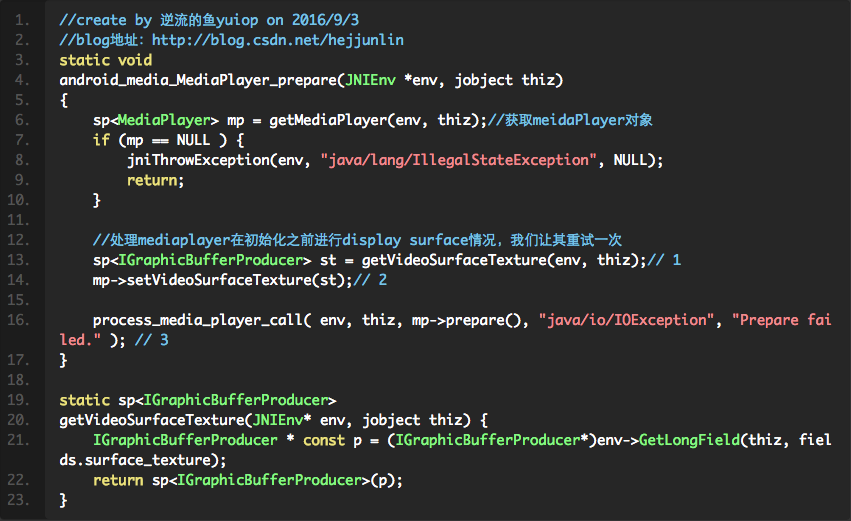

prepare播放器為playback，這是個同步方法，當setDataSource且展現了surface，你應當開始調用prepare或prepareAsync方法，對於文件類型，調用prepare方法將暫時block，直到MediaPlayer已經為playback准備好。接著調用native層android_media_MediaPlayer_prepare方法：

上述1，2，3 我們在上一篇中，曾結介紹過，1中getVideoSurfaceTexture是獲取一個IGraphicBufferProducer類型指針，2中是setVideoSurfaceTexture,這個xxx中最後的部分介紹過，這裡不再細說。3中是個判定並且notify的方法，這裡是送進mp->prepare的方法調用的狀態送入，如果不ok，就notify相關error或者拋出異常。我們知道還有一個prepareAsync方法，我們前面的思路都是順著MediaPlayer中create方法來的。

prepareAsync的執行過程

如果是下面這種場景,一個網絡url送過來，視頻非常大：這時就要用到異步prepare

看下MediaPlayer中prepareAsync方法： 准備好播放器為接下來playback，這是個異步方法，當setDataSource且展現了surface，你應當開始調用prepare或prepareAsync方法了，對於流類型，你應該調用prepareAsync方法能立馬返回，而不是在沒有足夠的流數據被緩沖時一直block

本文出自逆流的魚yuiop：http://blog.csdn.net/hejjunlin/article/details/52420803

這是個native方法，我們看android_media_MediaPlayer_prepareAsync方法：

從代碼上看，除了最後process_media_player_call中mp->prepareAsync()判斷狀態時，不一樣，其他和prepare都是一樣。它的操作結果經過回調通知給Java層。
看下media/mediaplayer.h中prepareAsync函數，c++代碼：

上面代碼總結為：首先判斷mFlags，此時不是preparing。接著啟動mQueue(類TimedEventQueue)。之後修改mFlags的狀態為PREPARING，表示現在正在准備處理文件的音視頻流。然後通過實例一個AwesomeEvent，然後放到之前啟動的mQueue中進行通知出去。
queue中處理的結果就是調用AwesomePlayer::onPrepareAsyncEvent函數。後面的過程就是初始化解碼器，將流解碼出來，也能知道視頻流的寬高等屬性，然後通知prepared.不再向下跟蹤。prepare的流程就完成了。

接下來，我們再回到java層中之前prepare方法中的scanInternalSubtitleTracks()方法

這個方法是掃描內嵌字幕並進行跟蹤.

start的執行過程

接下來分析看下MediaPlayer中start過程：

以上代碼總結為：start方法用於start或者重新恢復播放，如果playback先前已暫停，playback將開始從paused狀態變成在start狀態，如果playback已經是stopped，或之前從來沒有started過，playback將會開始start。
3中執行stayAwake()中是對屏幕進行操作：

首先PowerManager pm = (PowerManager)getSystemService(Context.POWER_SERVICE); 通過 Context.getSystemService().方法獲取PowerManager實例。 然後通過PowerManager的newWakeLock((int flags, String tag)來生成WakeLock實例。int flags指示要獲取哪種WakeLock，不同的Lock對CPU、屏幕、鍵盤燈有不同影響。獲取WakeLock實例後通過acquire()獲取相應的鎖，然後進行其他業務邏輯的操作，最後使用release()釋放（釋放是必須的）。
關於int flags,各種鎖的類型對CPU 、屏幕、鍵盤的影響：
PARTIAL_WAKE_LOCK:保持CPU 運轉，屏幕和鍵盤燈有可能是關閉的。 SCREEN_DIM_WAKE_LOCK：保持CPU運轉，允許保持屏幕顯示但有可能是灰的，允許關閉鍵盤燈 SCREEN_BRIGHT_WAKE_LOCK：保持CPU運轉，允許保持屏幕高亮顯示，允許關閉鍵盤燈 FULL_WAKE_LOCK：保持CPU運轉，保持屏幕高亮顯示，鍵盤燈也保持亮度 ACQUIRE_CAUSES_WAKEUP：正常喚醒鎖實際上並不打開照明。相反，一旦打開他們會一直仍然保持。當獲得wakelock，這個標志會使屏幕或/和鍵盤立即打開。一個典型的使用就是可以立即看到那些對用戶重要的通知。

最後通過updateSurfaceScreenOn()進行，更新屏幕上的Surface.我們還是回到最上面start方法中。最後會調用_start方法到native jni中。

從中間的mp-start開始，就調到底層c++,在native中引入media/mediaplayer.h，我們進入這個頭文件看看：

從接口中可以看出MediaPlayer類實現了一個MediaPlayer的基本playback操作，播放（start）、停止（stop）、暫停（pause）, 重置（reset）等。
另外的一個類DeathNotifier在MediaPlayer類中定義，它繼承了IBinder類中的DeathRecipient類，這些作用都是為了進程間通信准備：

以下過程就是和mediaplayerservice通過IPC進行通信，不再向下分析。
可以發現start後，底層來返回一個狀態，是ok還是不ok的。這就回到process_media_player_call中判定這個返回的狀態，然後notify java層中的回調函數。

pause的執行過程

接下來，再看下pause方法，

在對應的jni中找到android_media_MediaPlayer_pause方法

pause方法，可以看到和start的流程類似，也是通過 mp->pause()返回對應的狀態，然後notify上層去pause

還有一個stop方法也是類似，這裡不再分析。
