Android自定義view實現水波紋進度球效果

今天我們要實現的這個view沒有太多交互性的view，所以就繼承view。

自定義view的套路，套路很深

      1、獲取我們自定義屬性attrs（可省略）

      2、重寫onMeasure方法，計算控件的寬和高

      3、重寫onDraw方法，繪制我們的控件

這麼看來，自定義view的套路很清晰嘛。

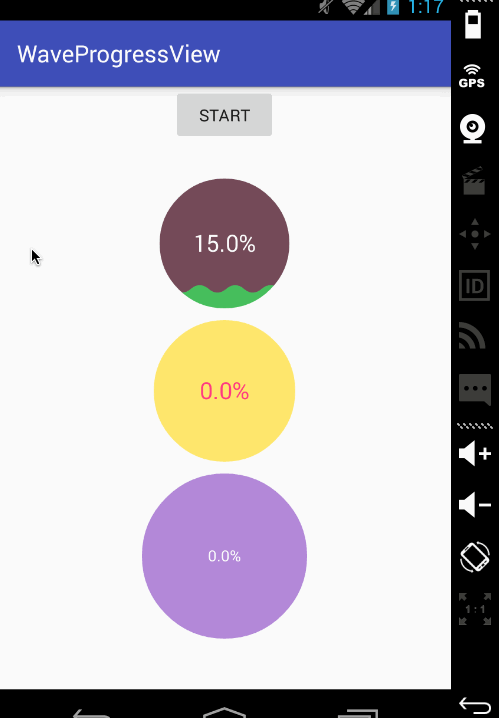

我們看下今天的效果圖，其中一個是放慢的效果（時間調的長）

我們按照套路來。

一.自定義屬性

 <declare-styleable name="WaveProgressView">
  <attr name="radius" format="dimension|reference" />
  <attr name="radius_color" format="color|reference" />
  <attr name="progress_text_color" format="color|reference" />
  <attr name="progress_text_size" format="dimension|reference" />
  <attr name="progress_color" format="color|reference" />
  <attr name="progress" format="float" />
  <attr name="maxProgress" format="float" />
 </declare-styleable>

看下效果圖我們就知道因該需要哪些屬性。就不說了。

然後就是獲取我們的這些屬性，就是用TypedArray來獲取。當然是在構造中獲取，一般我們會復寫構造方法，少參數調用參數多的，然後走到參數最多的那個。

TypedArray a = getContext().obtainStyledAttributes(attrs, R.styleable.WaveProgressView, defStyleAttr, R.style.WaveProgressViewDefault);
  radius = (int) a.getDimension(R.styleable.WaveProgressView_radius, radius);
  textColor = a.getColor(R.styleable.WaveProgressView_progress_text_color, 0);
  textSize = a.getDimensionPixelSize(R.styleable.WaveProgressView_progress_text_size, 0);
  progressColor = a.getColor(R.styleable.WaveProgressView_progress_color, 0);
  radiusColor = a.getColor(R.styleable.WaveProgressView_radius_color, 0);
  progress = a.getFloat(R.styleable.WaveProgressView_progress, 0);
  maxProgress = a.getFloat(R.styleable.WaveProgressView_maxProgress, 100);
  a.recycle();

注： R.style.WaveProgressViewDefault是這個控件的默認樣式。

二.onMeasure測量

我們重寫這個方法主要是更具父看見的寬和高來設置自己的寬和高。

 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  //計算寬和高
  int exceptW = getPaddingLeft() + getPaddingRight() + 2 * radius;
  int exceptH = getPaddingTop() + getPaddingBottom() + 2 * radius;
  int width = resolveSize(exceptW, widthMeasureSpec);
  int height = resolveSize(exceptH, heightMeasureSpec);
  int min = Math.min(width, height);

  this.width = this.height = min;

  //計算半徑,減去padding的最小值
  int minLR = Math.min(getPaddingLeft(), getPaddingRight());
  int minTB = Math.min(getPaddingTop(), getPaddingBottom());
  minPadding = Math.min(minLR, minTB);
  radius = (min - minPadding * 2) / 2;

  setMeasuredDimension(min, min);
 }

首先該控件的寬和高肯定是一樣的，因為是個圓嘛。其實是寬和高與半徑和內邊距有關，這裡的內邊距，我們取上下左右最小的一個。寬和高也選擇取最小的。

this.width = this.height = min; 包含左右邊距。

resolveSize這個方法很好的為我們實現了我們想要的寬和高我慢看下源碼。

 public static int resolveSizeAndState(int size, int measureSpec, int childMeasuredState) {
  final int specMode = MeasureSpec.getMode(measureSpec);
  final int specSize = MeasureSpec.getSize(measureSpec);
  final int result;
  switch (specMode) {
   case MeasureSpec.AT_MOST:
    if (specSize < size) {
     result = specSize | MEASURED_STATE_TOO_SMALL;
    } else {
     result = size;
    }
    break;
   case MeasureSpec.EXACTLY:
    result = specSize;
    break;
   case MeasureSpec.UNSPECIFIED:
   default:
    result = size;
  }
  return result | (childMeasuredState & MEASURED_STATE_MASK);
 }

如果我們自己寫也是這樣寫。

最後通過setMeasuredDimension設置寬和高。

三.onDraw繪制

關於繪制有很多android 提供了很多API，這裡就不多說了。

繪制首先就是一些畫筆的初始化。

需要提一下繪制path路徑的畫筆設置為PorterDuff.Mode.SRC_IN模式，這個模式只顯示重疊的部分。

 pathPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
  pathPaint.setColor(progressColor);
  pathPaint.setDither(true);
  pathPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));

我們要將所有的繪制 繪制到一個透明的bitmap上，然後將這個bitmap繪制到canvas上。

if (bitmap == null) {
   bitmap = Bitmap.createBitmap(this.width, this.height, Bitmap.Config.ARGB_8888);
   bitmapCanvas = new Canvas(bitmap);
  }

為了方便計算和繪制，我將坐標系平移padding的距離

 bitmapCanvas.save();
  //移動坐標系
  bitmapCanvas.translate(minPadding, minPadding);
 // .... some thing
 bitmapCanvas.restore();

3.1繪制圓

  bitmapCanvas.drawCircle(radius, radius, radius, circlePaint);

3.2繪制PATH 路徑.

一是要實現波紋的左右飄，和上下的振幅慢慢的減小

繪制這個之前我們需要知道二階貝塞爾曲線的大致原理。

簡單的說就是知道：P1起始點,P2是終點，P1是控制點.利用塞爾曲線的公式就可以得道沿途的一些點，最後把點連起來就是喽。

下面這個圖片來於網絡：

二階貝塞爾曲線

在android－sdk裡提供了繪制貝塞爾曲線的函數rQuadTo方法

public void rQuadTo(float dx1, float dy1, float dx2, float dy2)

      dx1:控制點X坐標，表示相對上一個終點X坐標的位移坐標，可為負值，正值表示相加，負值表示相減；

      dy1:控制點Y坐標，相對上一個終點Y坐標的位移坐標。同樣可為負值，正值表示相加，負值表示相減；

      dx2:終點X坐標，同樣是一個相對坐標，相對上一個終點X坐標的位移值，可為負值，正值表示相加，負值表示相減；

      dy2:終點Y坐標，同樣是一個相對，相對上一個終點Y坐標的位移值。可為負值，正值表示相加，負值表示相減；

這四個參數都是傳遞的都是相對值，相對上一個終點的位移值。

要實現振幅慢慢的減小我們可以調節控制點的y坐標即可，即：

float percent=progress * 1.0f / maxProgress;

就可以得到［0，1］的

一個閉區間，［0，1］這貨好啊，我喜歡，可以來做很多事情。

這樣我們就可以根據percent來調節控制點的y坐標了。

//根據直徑計算繪制貝賽爾曲線的次數
   int count = radius * 4 / 60;
   //控制-控制點y的坐標
   float point = (1 - percent) * 15;
   for (int i = 0; i < count; i++) {
    path.rQuadTo(15, -point, 30, 0);
    path.rQuadTo(15, point, 30, 0);
   }

要實現左右波紋只需要控制閉合路徑的左上角的x坐標即可，當然也是根據percent喽。

大家可以結合下面這個圖來理解下上面的話。

path繪制的完整代碼片段。

 //繪制PATH
  //重置繪制路線
  path.reset();
  float percent=progress * 1.0f / maxProgress;
  float y = (1 - percent) * radius * 2;
  //移動到右上邊
  path.moveTo(radius * 2, y);
  //移動到最右下方
  path.lineTo(radius * 2, radius * 2);
  //移動到最左下邊
  path.lineTo(0, radius * 2);
  //移動到左上邊
  // path.lineTo(0, y);
  //實現左右波動,根據progress來平移
  path.lineTo(-(1 -percent) * radius*2, y);
  if (progress != 0.0f) {
   //根據直徑計算繪制貝賽爾曲線的次數
   int count = radius * 4 / 60;
   //控制-控制點y的坐標
   float point = (1 - percent) * 15;
   for (int i = 0; i < count; i++) {
    path.rQuadTo(15, -point, 30, 0);
    path.rQuadTo(15, point, 30, 0);
   }
  }
  //閉合
  path.close();
  bitmapCanvas.drawPath(path, pathPaint);

3.3繪制進度的文字

這個就比較簡單了，繪制在控件的中間即可。關於文字的坐標計算還是很好理解的。

 //繪制文字
  String text = progress + "%";
  float textW = textPaint.measureText(text);
  Paint.FontMetrics fontMetrics = textPaint.getFontMetrics();
  float baseLine = radius - (fontMetrics.ascent + fontMetrics.descent) / 2;
  bitmapCanvas.drawText(text, radius - textW / 2, baseLine, textPaint);

最後別忘了把我們的bitmap繪制到canvas上。

canvas.drawBitmap(bitmap, 0, 0, null);

哦，最後是實用方法，這裡我們不用thread＋handler，我們用屬性動畫。

你懂的！！！，like

 ObjectAnimator objectAnimator0 = ObjectAnimator.ofFloat(waveProgressView_0, "progress", 0f, 100f);
  objectAnimator0.setDuration(3300);
  objectAnimator0.setInterpolator(new LinearInterpolator());
  objectAnimator0.start();

結束語

至此，也就實現了我們的效果。以上就是本文的全部內容，希望本文的內容對大家開發Android能有所幫助。
