Android熱補丁技術—dexposed原理簡析(手機淘寶采用方案)

Android熱補丁技術—dexposed原理簡析(手機淘寶采用方案)

本文由嵌入式企鵝圈原創團隊成員、阿裡資深工程師Hao分享。

上篇文章《Android無線開發的幾種常用技術》我們介紹了幾種android移動應用開發中的常用技術，其中的熱補丁正在被越來越多的開發團隊所使用，它涉及到dalvik虛擬機和android的一些核心技術，現在就來介紹下它的一些原理。

本篇先介紹dexposed方案：https://github.com/alibaba/dexposed，它是手機淘寶團隊使用的熱補丁方案，後來開源到github上，取的名字dexposed表明了自己是基於大名鼎鼎的xposed hook方案，有飲水思源、回饋開源項目的意思。與xposed不同的是，dexposed是自己hook自己的應用，因此不需要root權限。

它的關鍵點是：在native層中先找到要修復的Java函數對應的Method對象，修改它變為native方法，把它的nativeFunc指向hookedMethodCallback。這樣對這個java函數的調用就轉為調用hookedMethodCallback這個native函數了，然後再用這個native函數回調java層自己實現的統一接口來處理。這個統一接口是XC_MethodReplacement類，它主要有beforeHookedMethod、afterHookedMethod和replaceHookedMethod等幾個方法，前兩個在執行原java函數前後做一些事，replaceHookedMethod則是替換原java方法。下面來詳細分析下這個hook的過程。

一、DexposedBridge.findAndHookMethod

findAndHookMethod是hook原java方法的入口，它傳入的參數是類Class和方法名，最後一個可變參數parameterTypesAndCallback，是用戶實現的用於替換原方法的XC_MethodReplacement的實例。

先調用XposedHelpers.findMethodExact找到要hook的java方法，再用hookMethod進行真正的hook。

1．findMethodExact根據類名和方法名，用反射找到Method，並把它的屬性改為可訪問。

2．hookMethod先把hook成功後的callback、要hook的方法的參數和返回值類型保存到AdditionalHookInfo中，把它作為參數傳給hookMethodNative。hookMethodNative是一個native方法，它的第3個參數slot表示該Method在class的方法表中所處的位置，在native的實現中會用到這個slot。

hookMethodNative的實現環境分dalvik和art，因為dexposed對art的支持不完善，同時art本身的原理和機制也是一個難點，所以本篇只介紹dalvik下的實現，art的有關內容以後有機會再作介紹。

二、hookMethodNative

每一個java的類在虛擬機的實現中都對應著一個C++的ClassObject。dvmDecodeIndirectRef是libdvm中的方法，它可以從java對象的間接引用獲得ClassObject對象，再根據slot，用dvmSlotToMethod找到Method對象。這裡的ClassObject和Method都是虛擬機內部用來表示class和Method的數據結構。

然後把原來的Method結構先備份到XposedHookInfo中，

XposedHookInfo的結構如下：

可見，它用originalMethod保存原來java方法的Method，用reflectedMethod保存原java方法在native的引用，注意這跟originalMethod中保存的Method對象不同。originalMethod中保存的Method可以理解為執行字節碼的地址，而reflectedMethod中保存的是用來描述原java方法的一個ClassObject對象。它們兩個在第五部分重新調用原java方法時會用到。

additionalInfo用來保存附加信息AdditionalHookInfo。接著使用SET_METHOD_FLAG宏把該方法設為native，讓nativeFunc指向hookedMethodCallback，這樣對該java方法的調用就會轉為對hookedMethodCallback這個native方法的調用了。Insns指向這個方法的字節碼，在這裡把它改為指向hookInfo，實際上也就是originalMethod的字節碼的地址。

三、hookedMethodCallback

hookedMethodCallback會回調java層的方法handleHookedMethod，最終會調用到前面說過的，在findAndHookMethod中傳入的XC_MethodReplacement裡的before、after方法。

這裡首先把在hookInfo中保存的信息作為傳給java層的handleHookedMethod的參數，然後用dvmCallMethod這個dalvik的函數調用xposedHandleHookedMethod這個java的方法。xposedHandleHookedMethod在初始化時已經被設置好了。

GetStaticMethodId是dvm中用來獲取靜態方法地址的函數，可見在初始化時，已經把java的靜態方法handleHookedMethod的地址賦給了xposedHandleHookedMethod了。這裡需要注意兩點，一是這個時候已經不能像沒hook之前那樣，通過jni從native調java的函數，或者從java調native的函數，因為原來java方法的上下文已經被改變了（已經被保存在hookInfo中），所以後面只能通過libdvm中的方法，手動修改函數的指向。二是dvmCallMethod的第5和第6個參數originalReflected和original就是第二部分中保存的方法的引用和方法的字節碼地址（original被直接轉成了int型），後面第五部分中這兩項還會被重新傳回native層用來找到原java函數的入口。

四、handleHookedMethod

前面說到從native中調回java的方法handleHookedMethod，handleHookedMethod會根據需要，選擇是否還調用原來的java方法，或者只調用XC_MethodReplacement裡自己實現的before、after方法。

其中beforeHookedMethod方法默認會調用replaceHookedMethod，我們只要實現它即可替代對原方法的調用。

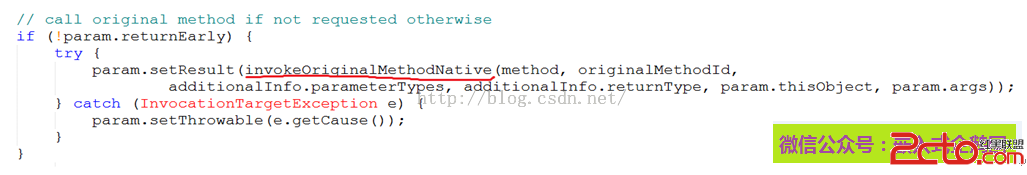

如果param.returnEarly為false才會調invokeOriginalMethodNative執行原來的方法。

默認的beforeHookedMethod中會調setParam，把param.returnEarly的值設為為true，這樣就不會再調用原來的java方法了。

最後還要把返回值返回。

五、invokeOriginalMethodNative

如果在java層需要重新調用原java函數，那麼在第二部分中把原java函數的信息備份到hookInfo中就能起到作用了。Java層的invokeOriginalMethod方法會調一個native的方法invokeOriginalMethodNative來實現這個過程。

這個native函數同樣在初始化時就被設置好了：

要調用的invokeOriginalMethodNative在虛擬機中Method是dexposedInvokeOriginalMethod，這裡傳入了第二部分中備份的原java方法的對象引用reflectedMethod和字節碼地址int型的original。

dvmSetNativeFunc的第2個參數是DalvikBridgeFunc類型的指針，這個函數會把dexposedInvokeOriginalMethod的nativeFunc指向xxx_invokeOriginalMethodNative。再次注意此時不能像平常的jni調用那樣，java層的invokeOriginalMethodNative經過jni注冊後能直接調到com_taobao_android_dexposed_DexposedBridge_invokeOriginalMethodNative了。

dvmInvokeMethod跟dvmCallMethod一樣，都是dalvik中用來直接調Method的函數，這樣就完成了對原java方法的調用。

最後一句話概括這種hook方法，就是通過把原java方法的類型改為native來把對java函數的調用轉到native層，在native層用dvm的各種函數來操作Method的指針和對象來控制函數流程。
