從上一篇文章《Android屏幕適配全攻略》寫完之後，經常會有朋友問我這個問題：“能不能一個App只提供一套切圖適應所有的分辨率呢？”我覺得有必要寫一篇文章來研究一下這個問題，所以就有了這篇文章。

研究內容 研究方法 測試環境 研究過程 結果分析 結論 另外一個難以解釋的問題

研究內容

本篇內容主要探討以下場景：同一張圖片，放置在不同的drawable文件夾，在同一設備上運行，對圖片大小及內存占用有什麼影響。

研究方法

控制變量法 分析法

測試環境

采用錘子T1手機(1080*1960，xxhdpi)進行測試

對於內存的查看，使用AS自帶的內存查看工具。

圖片大小使用如下代碼獲取

 private void printBitmapSize(ImageView imageView) {
        Drawable drawable = imageView.getDrawable();
        if (drawable != null) {
            BitmapDrawable bitmapDrawable = (BitmapDrawable) drawable;
            Bitmap bitmap = bitmapDrawable.getBitmap();
            Log.d(TAG,  width =  + bitmap.getWidth() +  height =  + bitmap.getHeight());
        } else {
            Log.d(TAG, Drawable is null !);
        }
    }

研究過程

下面將給出測試的過程的截圖，然後進行分析和總結

下面的測試使用的是一張720*1280分辨率的png圖片，32位色，占用硬盤大小為77.11k

下面給出測試工程代碼，非常簡單

主界面

public class MainActivity extends AppCompatActivity {

    private static final String TAG = MainActivity;

    private ImageView img;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        img = (ImageView) findViewById(R.id.img);
    }

    @Override
    public void onWindowFocusChanged(boolean hasFocus) {
        super.onWindowFocusChanged(hasFocus);
        printBitmapSize(img);
    }

    private void printBitmapSize(ImageView imageView) {
        Drawable drawable = imageView.getDrawable();
        if (drawable != null) {
            BitmapDrawable bitmapDrawable = (BitmapDrawable) drawable;
            Bitmap bitmap = bitmapDrawable.getBitmap();
            Log.d(TAG,  width =  + bitmap.getWidth() +  height =  + bitmap.getHeight());
        } else {
            Log.d(TAG, Drawable is null !);
        }
    }

}

布局界面

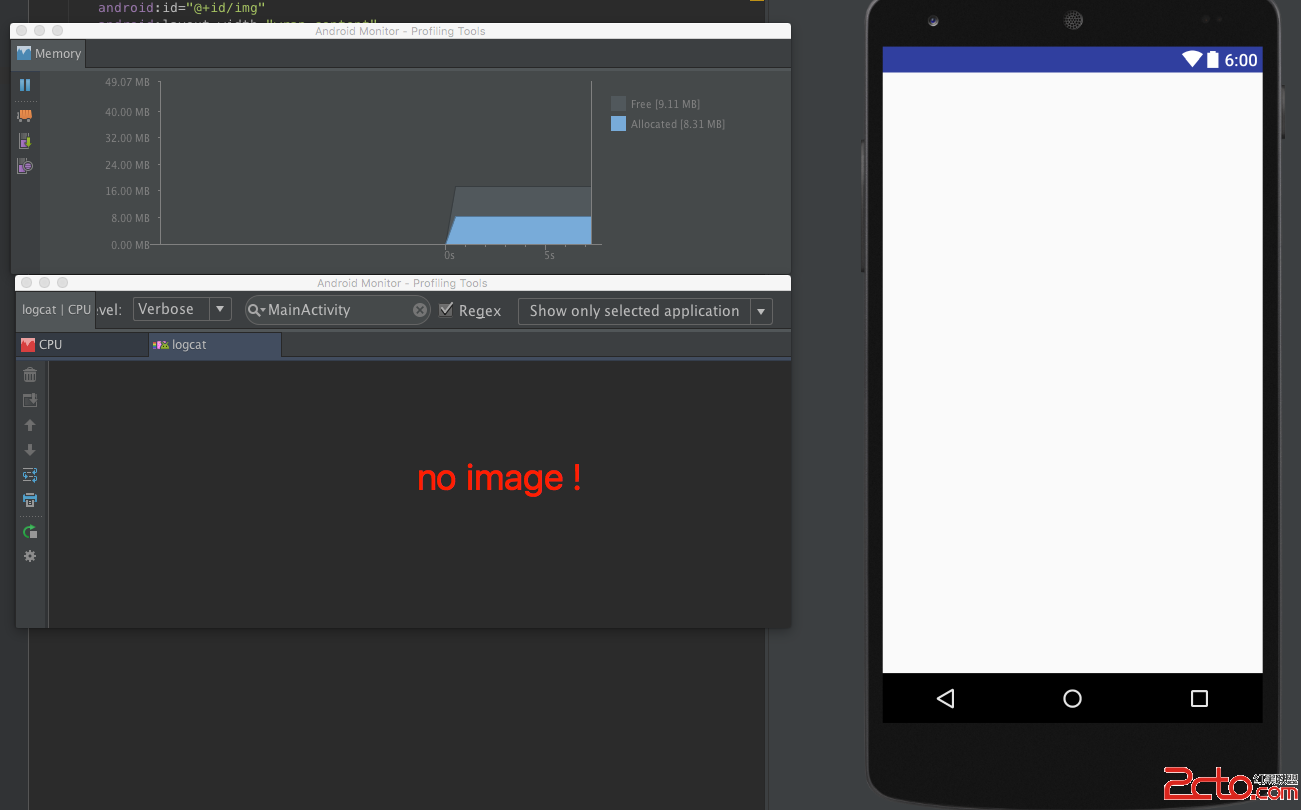

在不設置圖片的情況下，App占用內存8.31M

以下為測試部分

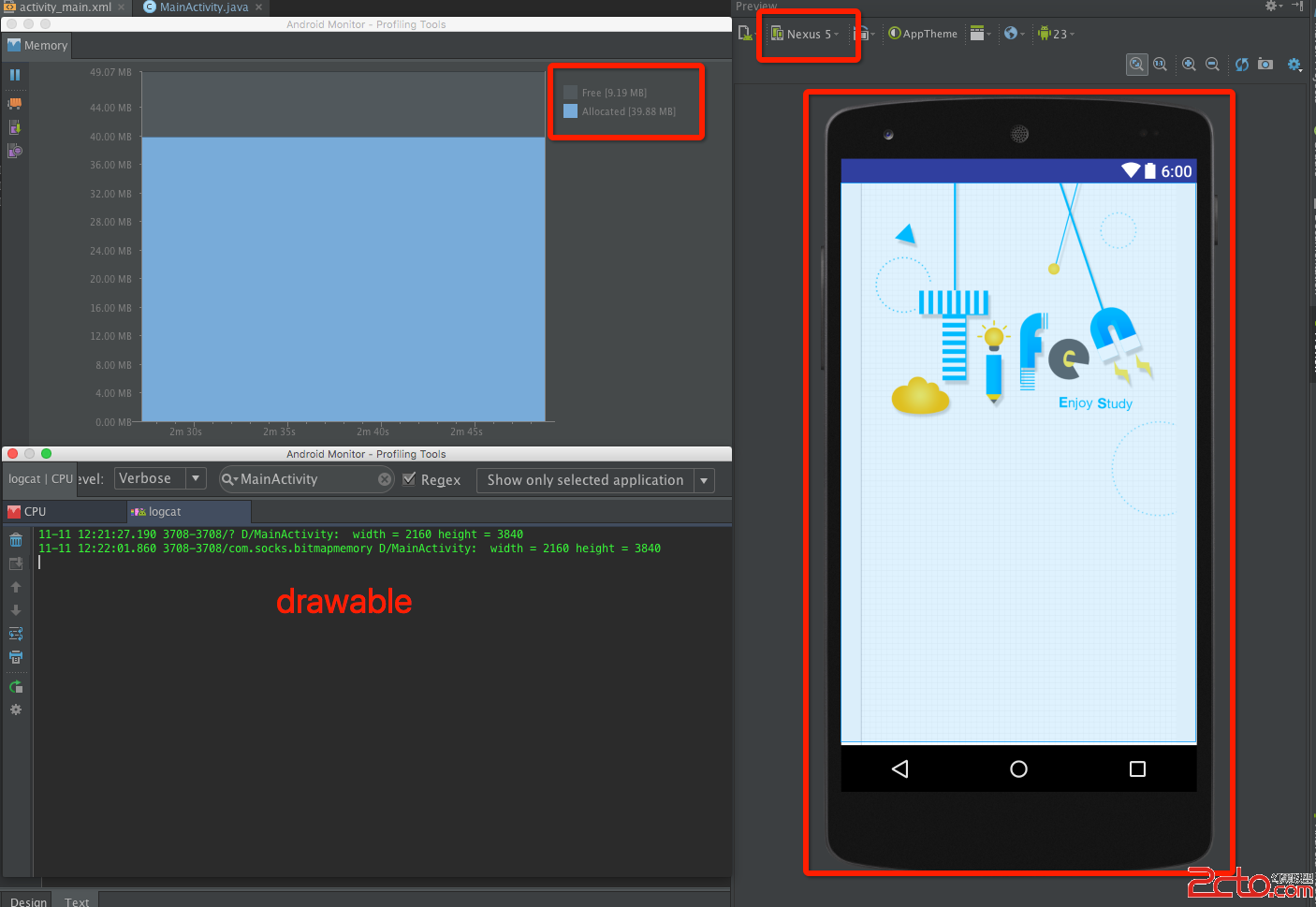

把圖片放置在drawable文件夾下，圖片大小為2160 * 3840，內存占用39.88M

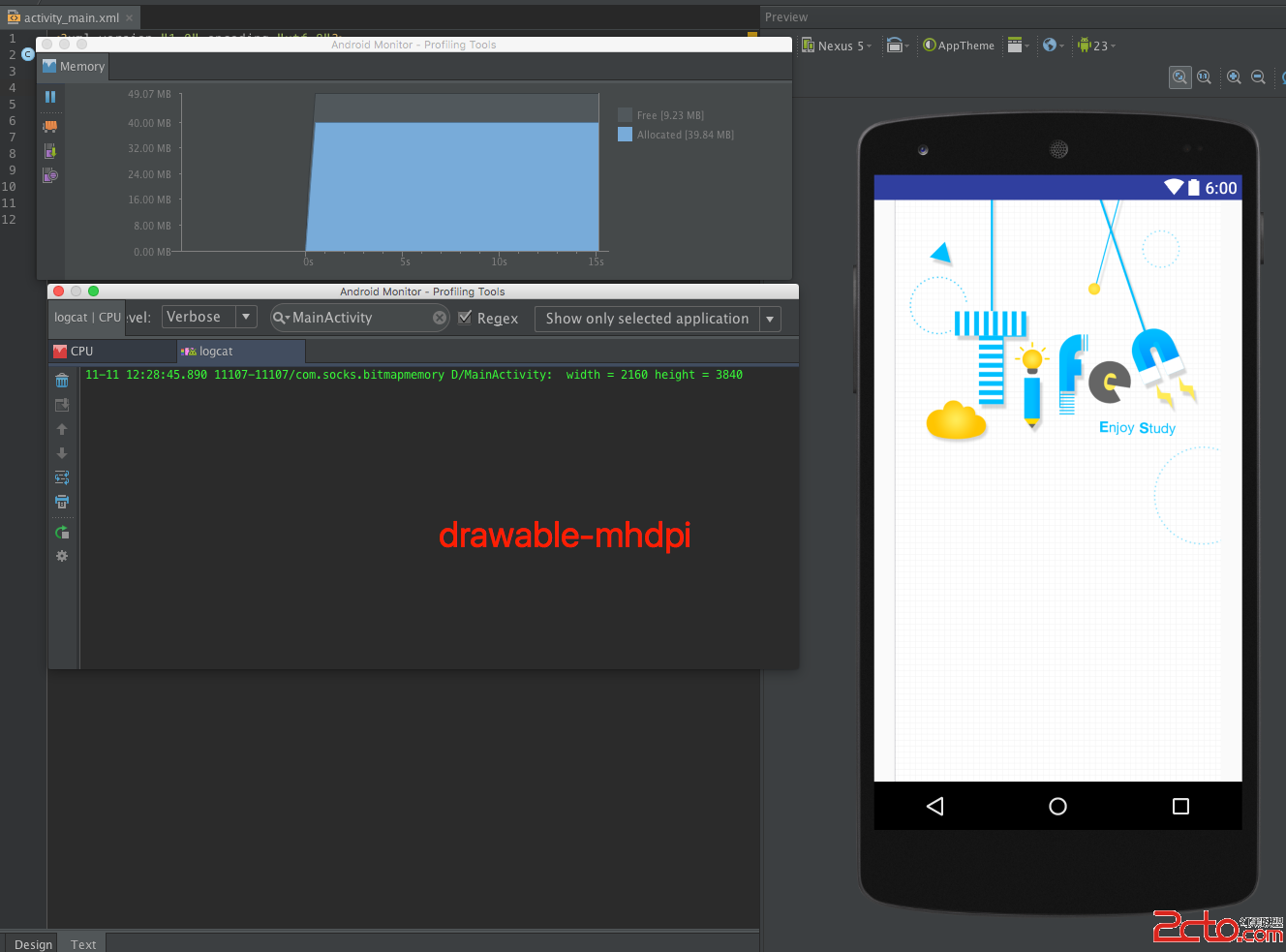

把圖片放置在drawable-mdpi文件夾下，圖片大小為2160 * 3840，內存占用39.84M

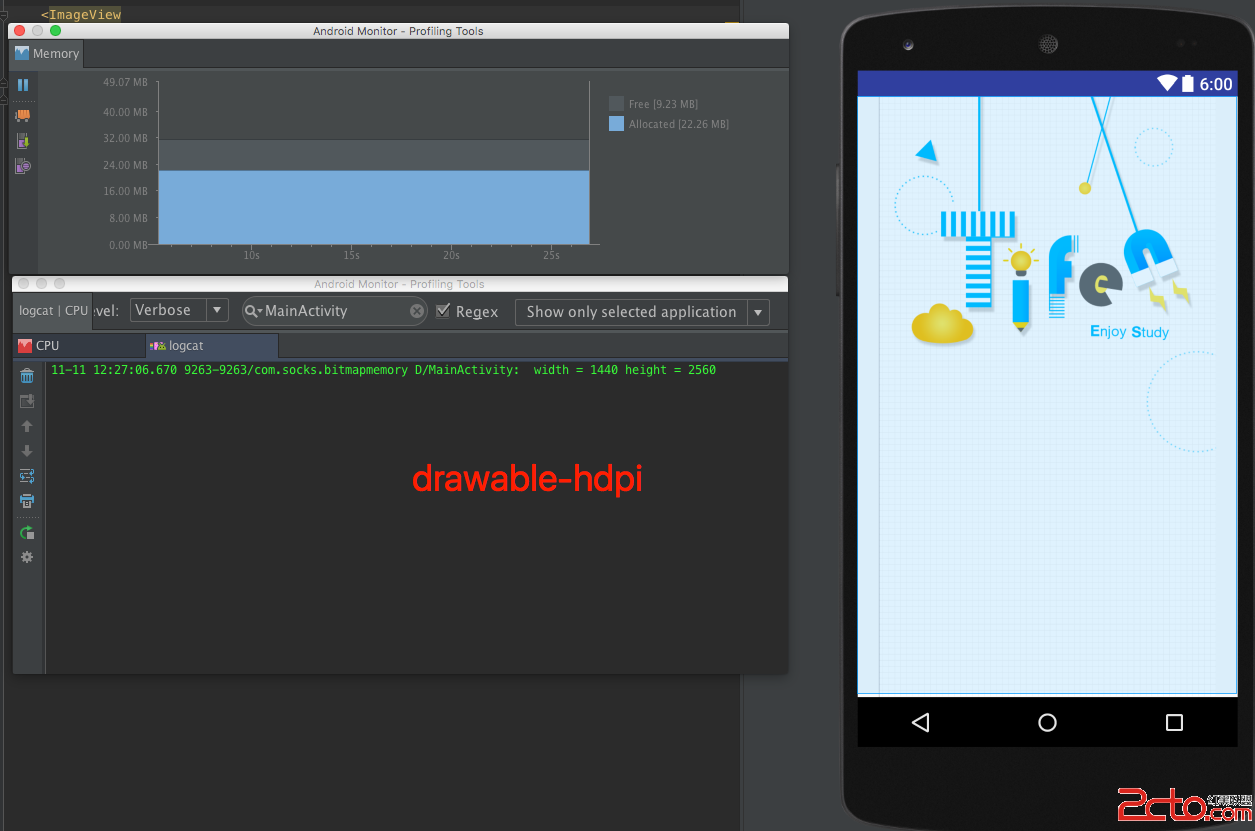

把圖片放置在drawable-hdpi文件夾下，圖片大小為1440 * 2560，內存占用22.26M

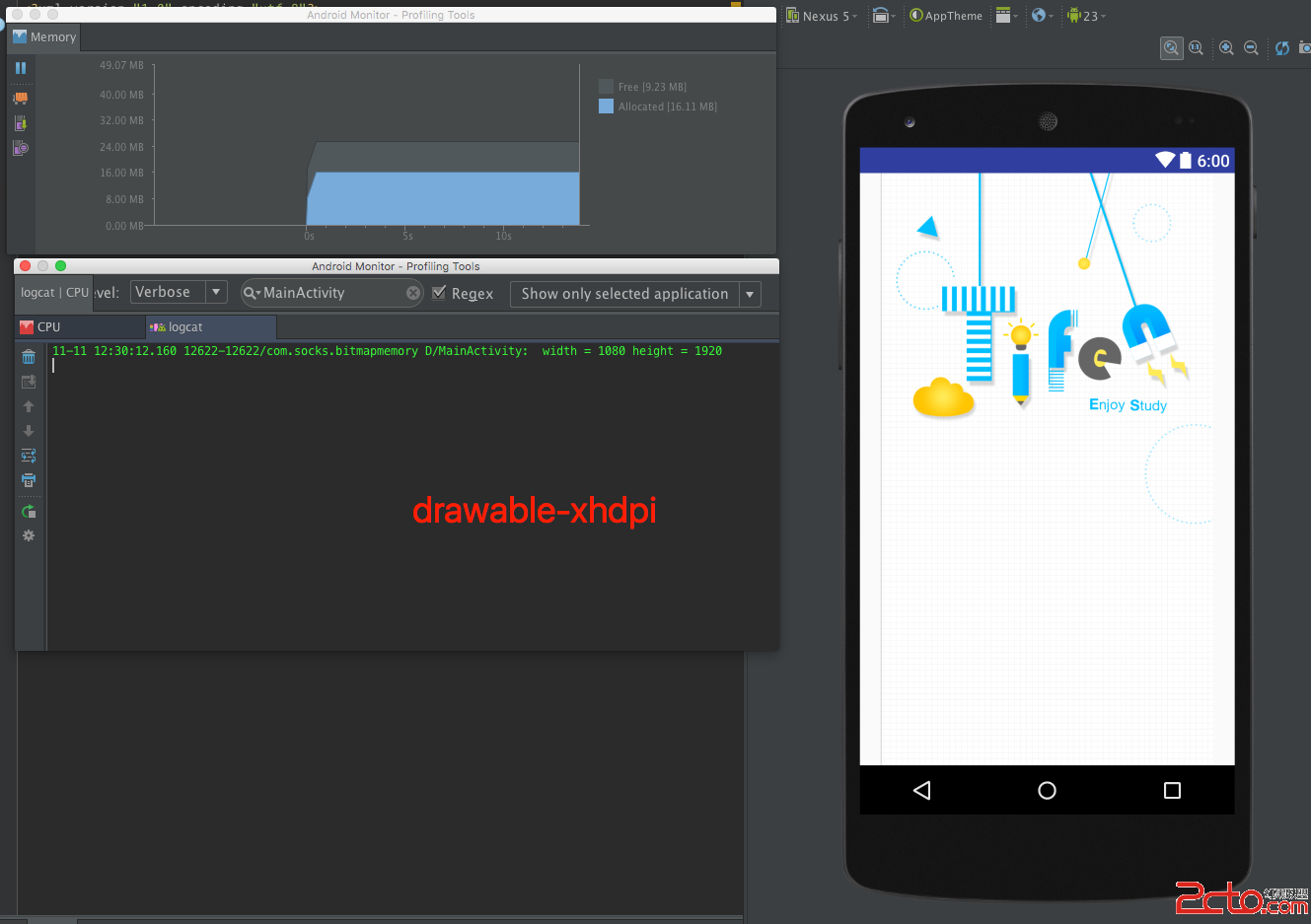

把圖片放置在drawable-xhdpi文件夾下，圖片大小為1080 * 1920，內存占用16.11M

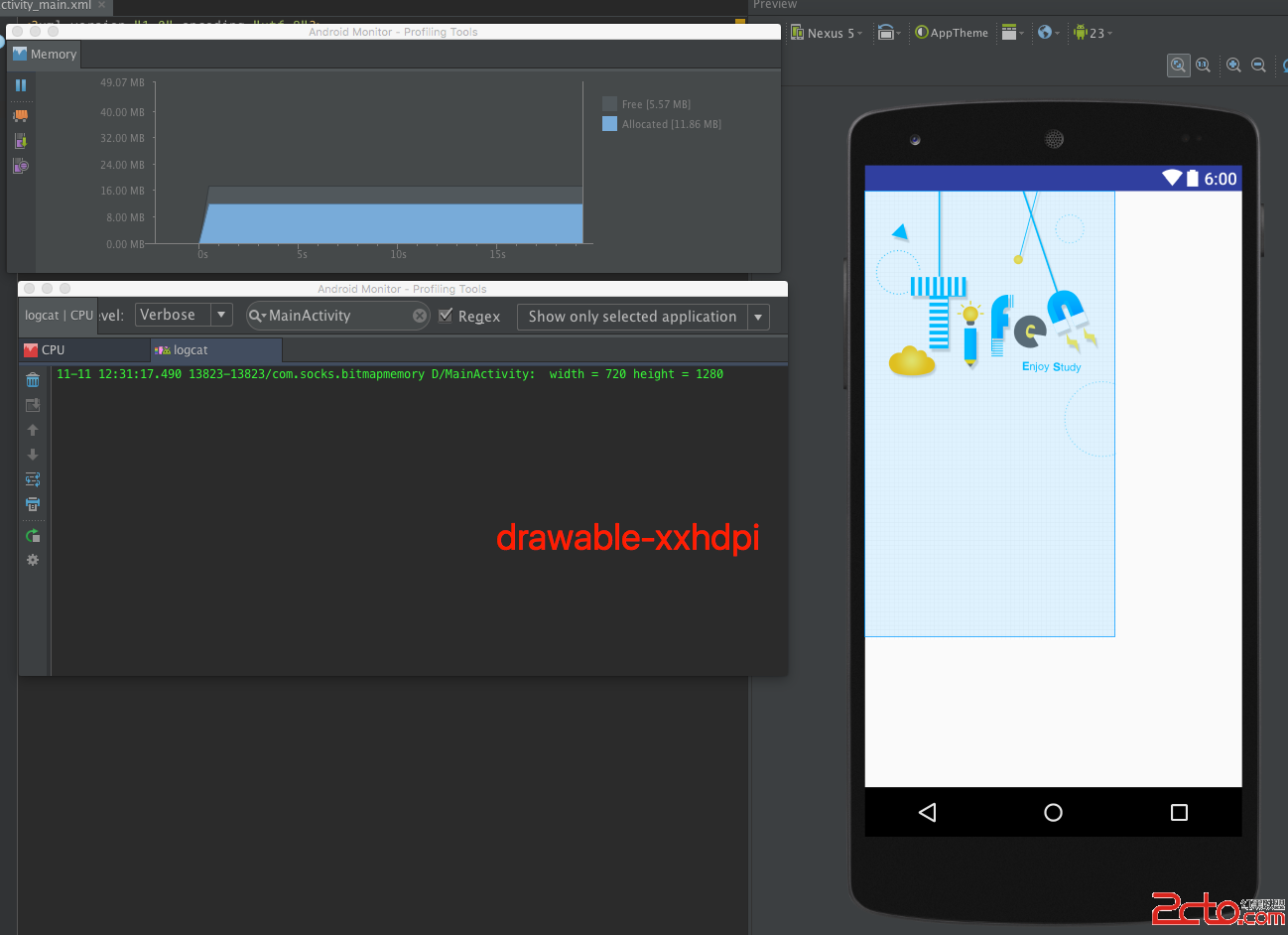

把圖片放置在drawable-xxhdpi文件夾下，圖片大小為720 * 1280，內存占用11.86M

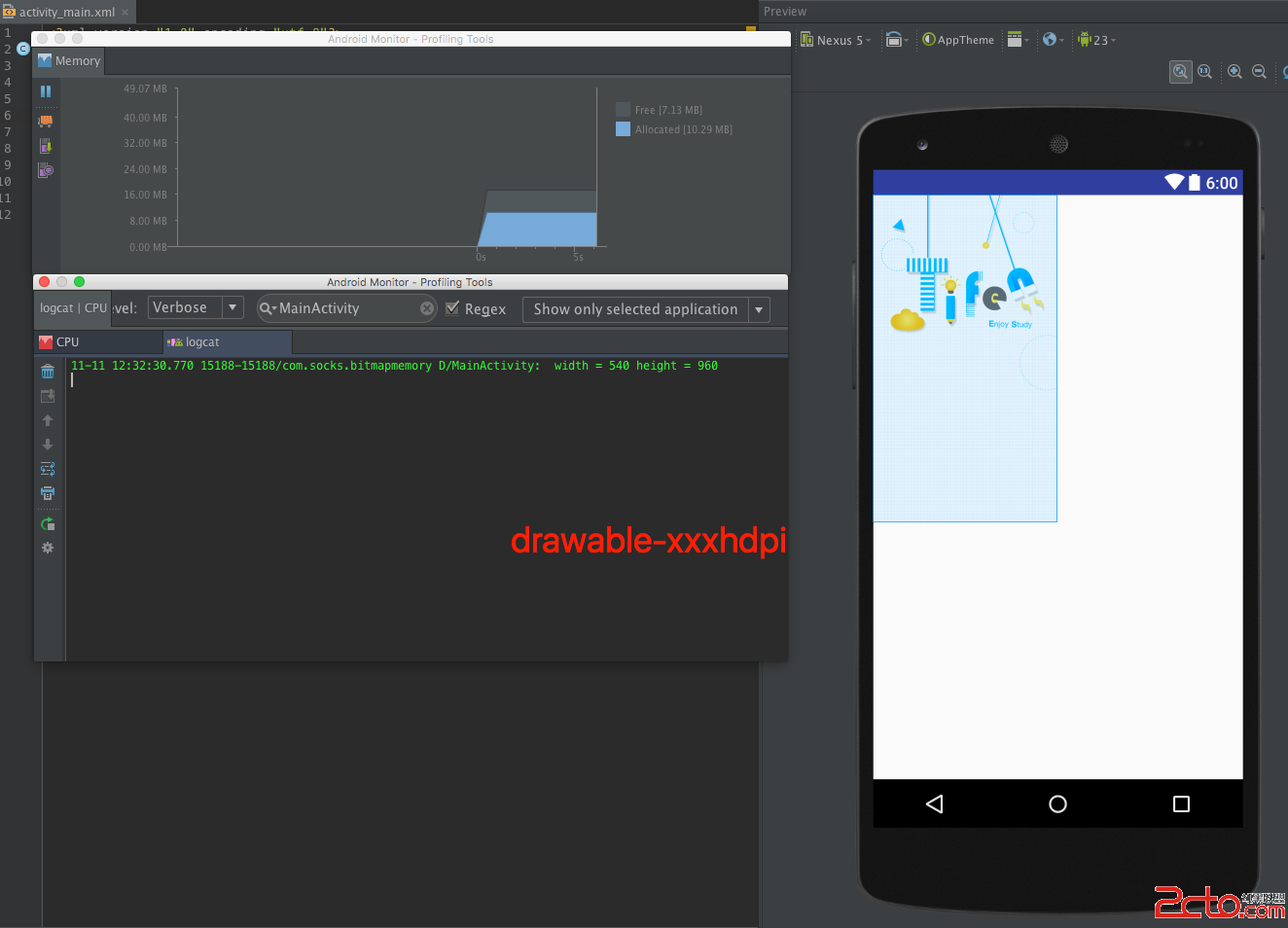

把圖片放置在drawable-xxxhdpi文件夾下，圖片大小為540 * 960，內存占用10.29M

結果分析

從上面的測試結果，我們可以得出如下結論：

同一張圖片，放在不同目錄下，會生成不同大小的Bitmap Bitmap的長度和寬度越大，占用的內存就越大 圖片在硬盤上占用的大小，與在內存中占用的大小完全不一樣

下面我會對上面幾個問題一一解釋。

我們以放在drawable文件夾下面的圖片為例，加載到內存之後，2160*3840大小的Bitmap占用的內存為

2160 * 3840 * 4 = 3317,7600 byte = 3,2400kb = 31.640625 M

所以drawable文件夾下的App內存占用 = 原始內存8.31M+圖片內存31.64M= 39.95M ，與實際內存占用39.88M存在0.1755%的誤差，在誤差范圍之內。

先簡單解釋一下上面的計算公式，長*寬是圖片的像素總數，乘以4則是因為一個像素占用A、R、G、B四個通道，每個通道占用8位，所以描述一個像素需要32位即4個字節。

一個顏色通道需要8位描述，2^8=256，所以每個顏色通道就有256種狀態。如果把彩色圖轉化成灰階圖的話，也有256種狀態分割從白色到黑色之間的過渡顏色。

當然，也並不是所有格式的圖片每個像素占用4字節，這和圖片在加載時設置的Bitmap.Config有關，默認的是Bitmap.Config.ARGB_8888，其他類型如下：

Bitmap.Config.ALPHA_8 此時圖片只有alpha值，沒有RGB值，
一1個像素占用一個字節 Bitmap.Config.ARGB_4444 一個像素占用2個字節，alpha(A)值，Red（R）值，Green(G)值，Blue（B）值各占4個bites共16bites,即2個字節 Bitmap.Config.ARGB_8888 一個像素占用4個字節，alpha(A)值，Red（R）值，Green(G)值，Blue（B）值各占8個bites，共32bites,即4個字節。這是一種高質量的圖片格式，在電腦上普通采用。它也是Android手機上一個Bitmap的默認格式。 Bitmap.Config.RGB_565 一個像素占用2個字節，沒有alpha(A)值，即不支持透明和半透明，Red（R）值占5個bites ，Green(G)值占6個bites ，Blue（B）值占5個bites,共16bites,即2個字節。對於沒有透明和半透明顏色的圖片來說，該格式的圖片能夠達到比較的呈現效果，相對於ARGB_8888來說也能減少一半的內存開銷。因此它是一個不錯的選擇。

那麼為啥在硬盤上存儲只需要77.11k，放到內存裡面就需要30多M呢？

因為這根本不是一回事呀~

存放在硬盤上的圖片文件，會根據各自的壓縮規則進行壓縮，比如Jpeg這種有損壓縮的圖片格式，最常使用可變字長編碼的哈弗曼編碼，會使用哈弗曼樹，也就是最優二叉樹，根據某些數據出現的頻率對數據段編碼，從而減少占用的硬盤大小。

比如說“10111”這個序列在圖片的二進制數據中出現的概率最大，那我們可以用“01”來代替這一段數據，原來5位的數據，用2位就可以表示了，這就是壓縮率60%。當然這只是打個比方，在實際操作中需要考慮“異前綴原則”等編碼的基本原則。

而如果把圖像讀取到內存中就不一樣了，因為我們需要每一個像素都能在屏幕上顯示，所以會把每個像素點都加載至內存中，不會對相同像素進行壓縮或者是替換，所以你也應該能明白前面提到的Bitmap占用內存大小的計算公式的由來了。

說到這裡，其實後兩個結論已經解釋清楚了，那麼為什麼“同一張圖片，放在不同目錄下，會生成不同大小的Bitmap”呢？

如果你真的看懂了我之前寫的文章，那麼這個問題應該不算問題。

我的測試設備為錘子T1，1080*1960，xxhdpi，所以說，如果把這張放置在xxhdpi的話，應該不會對圖像進行放縮，也就是原始大小，所以我們在前面得到drawable-xxhdpi文件夾下，圖片大小為720 * 1280是完全可以理解的，就是圖片本身的大小。

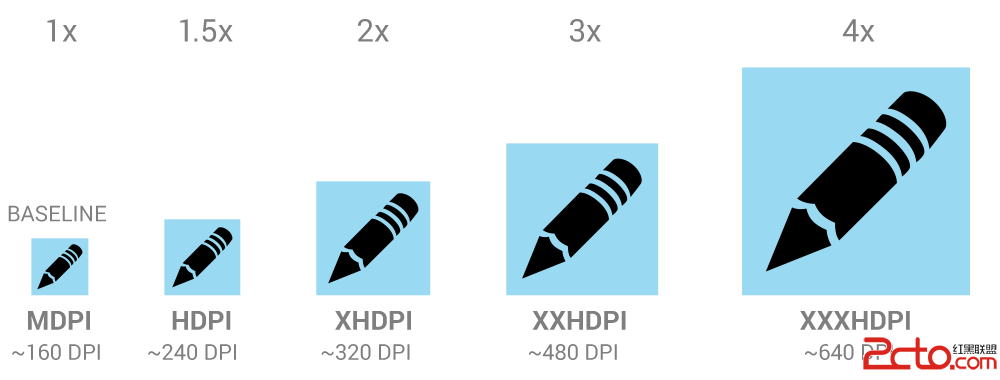

當圖片放置在drawable-hdpi中時，圖片大小為1440 * 2560，長寬變為原來的兩倍，這是因為不同分辨率之間的倍數關系導致的，來一張圖

我們可以很明顯的看到xxhdpi是hdpi的2倍，所以如果單獨放置在某個drawable文件夾，手機會自動根據當前的屏幕密度對圖片進行放縮。

比如上面，當把圖片放置在xxxhdpi裡面的時候，在xxhdpi的設備上，圖片長 = 720 * (3/4) = 540，圖片寬 = 1280 * (3/4) = 960，這與上面的測試結果是完全一致的。

至於為什麼在前面的測試中，drawable和drawable-mdpi是一樣的大小，是因為drawable-mdpi是系統默認的像素密度，其他像素密度都以它為基數，當只在drawable中存在圖片時，如果使用該圖片，那麼將按照drawable-mdpi的放縮比例進行放縮。

結論

從上面的測試我們可以得出以下幾個結論：

當圖片放置在不同drawable文件夾中，且只有這一張圖片時，運行設備會根據自身的屏幕密度，對圖片進行放縮，放縮比例符合前面圖上的規則 圖片文件的大小與在內存中占用的大小沒關系，內存中實際占用大小與圖片分辨率、像素顯示參數有關

所以，在一個App裡面使用一套UI理論上應該是沒有問題的，但是要注意

最好使用較高分辨率的切圖，並且放置在正確的drawable文件夾中，比如按照xxhdpi的分辨率進行切圖，放置在drawable-xxhdpi中 對於可以使用.9格式的圖片，最好使用.9，減少資源大小 如果有條件，最好提供多套UI切圖。如果只有一套切圖，系統需要對圖片進行壓縮，會進行大量運算，影響設備性能。同時，在某些情況下，系統對圖片的壓縮會可能會出現鋸齒，造成信息的丟失 如果是多套切圖的話，最好不要直接用工具按照比例放縮，這樣小圖標會丟失一些細節。當然，這部分是美工來做的，可以讓她參考這篇文章利用PS CS6的新功能保持ICON細節飽滿完美

思考一下，如果把一個本來應該放在drawable-xxhdpi裡面的圖片放在了drawable文件夾中會出現什麼問題呢？

在xxhdpi設備上，圖片會被放大3倍，圖片內存占用就會變為原來的9倍！

另外一個難以解釋的問題

我還試著將上面那張圖片放置在drawable-xxhdpi文件夾下，觀察在不同屏幕密度設備的表現

xxhdpi設備(T1)，圖片大小為720 * 1280，內存占用 = 11.86M-8.31M= 3.55M

xxhdpi設備(N5) ，圖片大小為720 * 1280，內存占用 = 20.19M-16.82M = 3.37M

xxhdpi設備(魅族m351)，圖片大小為720 * 1280，內存占用 = 20.17M-17.84M = 2.33M

xhdpi設備(華為g716-l070) 內存占用 = 7.72M-2.66M = 5.06M

hdpi設備(聯想A360e)，圖片大小為360 * 640，內存占用 = 2.83M-2.96M = -0.7M

hdpi設備(酷派7269)，圖片大小為320 * 568，內存占用 = 6.85M-2.78M = 4.07M

然後我就凌亂了，這是什麼玩意！除了俺的大錘子和原生的N5符合圖片內存計算公式，其他的設備都是什麼玩意！聯想手機的還是負值！不過我在模擬機上測試得到的也是類似的效果，這個測試與上面的應該是同一種情況，具體原因不得而已。

有知曉原因的可以告訴我，謝謝。

---
